Подробная информация о продукте:
|
| Модельное имя: | Заплата оптического волокна привязывает ФК к ФК | Соединитель: | ФК к ФК |
|---|---|---|---|
| Тип волокна: | СМ/ММ/ОМ3,9/125μм | Отсчет волокна: | 2 ядра |
| Диаметр кабеля: | 0.9мм, 1.8мм, 2.0мм, 3.0мм | Наружная оболочка: | ПВК ЛСЗХ ОФНР ОФНП |
| Цвет кабеля: | Аука, желтый цвет, апельсин етк. | Длина кабеля: | 1М, 2М, 3М, 5М или согласно запросу клиента |
| Обслуживание: | ОЭМ&ОДМ | Образцы: | свободный |
| Выделить: | 2M FC к гибкому проводу оптического волокна FC,Гибкий провод оптического волокна куртки LZSH,fc 2m двухшпиндельное к гибкому проводу fc |
||

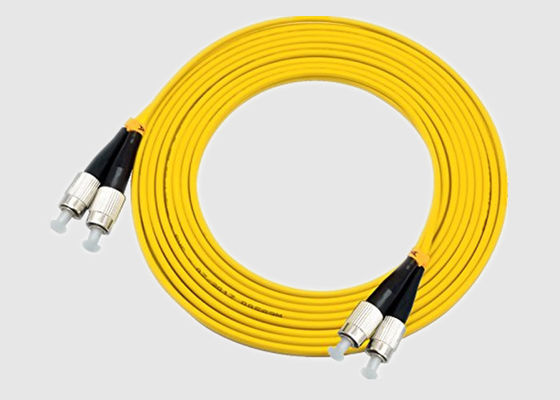

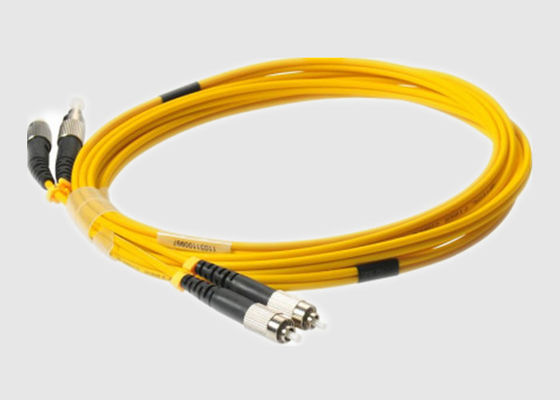

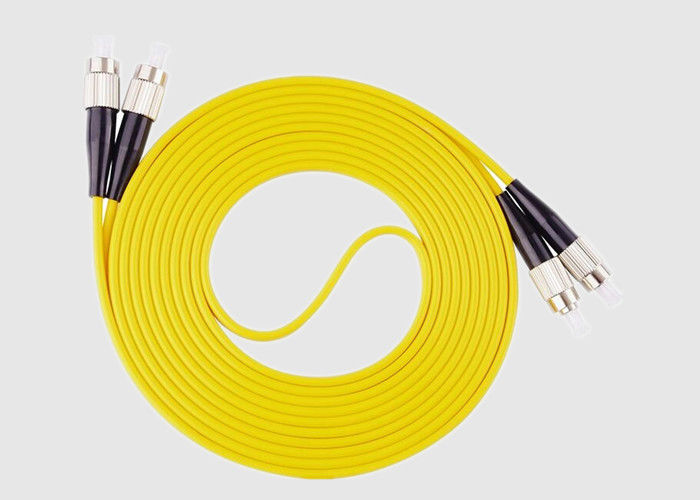

Кабели FC заплаты оптического волокна дуплекса 2M куртки потери высокого дохода LZSH к FC
1. Основное введение:
Гибкий провод FC/UPC-FC/UPC мультимодный имеет ввод 100%, потерю возвращения, конечную грань, и осмотр взаимодействия.
Соединители волокна на обоих концах содержат волоконнооптические линии соединения гибкие провода оптического волокна, и головы на обоих концах гибкого провода оптического волокна могут быть этими же или различный, которые делают разнообразие шнура оптического волокна поменяло. Но режиму заголовка нужно быть этим же, как однорежимное к однорежимному, мультимодный к мультимодному.
Кабели заплаты волокна FC широко использованы в оптически пути, с metalheads и керамическим ferrule. Они имеют хорошую стабильность и более высокие pluggable времена чем пластиковые головы. диаметр кабеля 0.9/1.8/2.0/2.8/3.0mm можно выбрать.
2. Преимущество & особенности гибкого провода:
3. Применения гибкого провода оптического волокна:
4. Параметр Specification&Technology
| Параметры | Значение | ||||
| Тип соединителя | LC/UPC, LC/UPC | ||||
| Разбивочная длина волны (nm) | 1310 или 1550 | ||||
| Потеря Max.Insertion (dB) | 0,3 | ||||
| Коэффициент Min.Extinction (dB) | 23 | ||||
| Потеря Min.Return (UPC) (dB) | 50 | ||||
| Потеря Min.Return (APC) (dB) | 60 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Совмещение осей (deg) | ±3 | ||||
| Рабочая температура (℃) | -20~+70 | ||||
| Температура хранения (℃) | -40~+85 | ||||
| Тип волокна | Волокно панды премьер-министра | ||||
* для прибора с connector.IL 0.3dB более высоко, RL 5dB понижает, ER 2dB более низкое.
* ключ соединителя дефолта выровнян к медленной оси.
5. LC к параметру технологии Specification& соединителя FC:
| Параметр | Блок | Индексируйте | |||
| Тип конечной грани | ПК | UPC | APC | ||
| IL | dB | SM: ≤0.3; MM ≤0.1 | |||
| Повторимость | dB | ≤0.1 | |||
| взаимозаменяемость | dB | ≤0.2 | |||
| RL | SM | dB | ≥50 | ≥50 | ≥50 |
| MM | dB | ≥36(без соединителя APC) | |||
| Сопрягая времена | >1000 | ||||
| Рабочая температура | ℃ | -40~ +80 | |||
* БЫВШИЙ: OFC-D-LA-LA-09-0-1.0
6. Упорядочение информации соединителя FC:
| OFC | - X | - XX | - XX | - XX | - X | - X |
| S: Симплекс D: Дуплекс |
FA: FC/APC FC: FC/UPC FP: FC/PC |
FA: LC/APC FC: LC/UPC FP: LC/PC |
09:0.9mm 20:2.0mm 30:3.0mm | 0: G652D 1: 2:50 G657A/125 3:62.5/125 4: другие | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Режим волокна | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* БЫВШИЙ: OFC-S-FA-FC-09-1-0.5
7. Польский тип аббревиатуры:
Примечание: Польский тип влияет на количество заднего отражения, также известное как отражение.
ПК - Физический контакт. Отполированный для того чтобы создать небольшой купол в конце ferrule который помогает увеличить будучи переданным сигнал.
UPC - Ультра физический контакт. Более обширный полировать чем тип ПК, большая форма купола создан что более дальнеишая помощь для того чтобы увеличить будучи переданным сигнал.
APC - Двинутый под углом физический контакт. Отполированный под углом а не форма купола. Это самый эффективный польский тип.
