Подробная информация о продукте:
|
| Название модели: | Дуплексные оптоволоконные кабели OM4 | Количество волокон: | 8 ядра, 12 сердечников или 24 ядра |
|---|---|---|---|
| Виды волокон: | OS2, OM2, OM3, OM4 | Соединитель 1: | MTP/MPO Женщина |
| Соединитель 2: | 24 X LC | Тип куртки: | (Ofnp) plenum |
| Длина проламывания: | От 1 до 150 метров | Ферлерский польский: | UPC (Standard) или APC (Angled) |
| Длина волны: | 850 нм/1310 нм/1550 нм | Форма материала: | Круглый проволока |
| Выделить: | Двухшпиндельные кабели оптического волокна OM4,mpo к кабелям оптического волокна lc OM4,Mpo OM4 к кабелю проламывания lc |
||

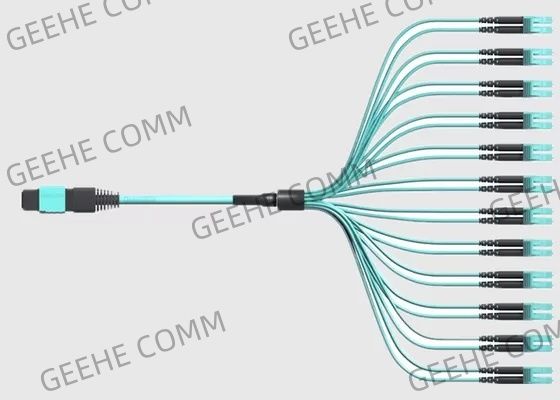

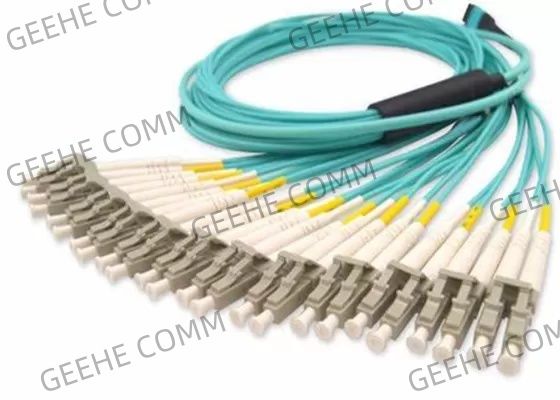

50/125 Мультимодные волокна MPO до 12x LC Duplex OM4 волоконно-оптические кабели
Основная информация:
Консолидация волокон всегда привлекательна, особенно в условиях HD (высокой плотности), где 24 MPO-волокна могут быть отлично подходят, экономия места при подключении AE (активное оборудование),в район распределения (пересечение) в другую АЭНесомненно, самый популярный размер куртки для прыгунов LC - это 2 мм шнур, из-за прочности и/или экономичности.но это борьба не только для HD панелей, но и для кабельных менеджеров.
Конфигурации внутренних волокон: 12×1, 12×2, 12×4, 12×6, 12×8, 12×12, 24×1, 24×2, 24×3, 24×4, 24×6
Внутреннее количество волокон: от 8 до 144 волоконных нитей на кабельное устройство
Особенности и преимущества:
Спецификации и параметры:
Продуктивность оптоволоконного кабеля MPO:
| Коннектор MPO | Стандартный Sm | Низкая потеря Sm | Стандартный Мм | Низкая потеря | |
| Потеря вставки | Типичный ((dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Максимальный ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Потеря возврата (dB) | ≥ 60 для APC (8 угловых полировки) |
≥ 20 для ПК | |||
| ≥ 50 для ПК | — | ||||
| Мужчина/женщина ((dB) | Мужчина: с булавками, Женщина: без булавок | ||||
| Прочность на растяжение (dB) | ≤ 0,3 (макс. 66N) | ||||
| Вибрация (dB) | ≤ 0,3 (от 10 до 55 Гц) | ||||
| Тепловой цикл (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 цикл) | ||||
Геометрический параметр конечной стороны:
| Положение | Спецификация | ||||
| СМ | ММ | ||||
| RX(мм) | MIN 2000 | ||||
| RY(мм) | MIN 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Максимальная дифференциальная высота (нм) | Максимальная: 500 | ||||
| Максимальная разница в высоте (нм) | Максимальная: 300 | ||||
| Угол оси X (°) | -0,2 ~ 0.2 | ||||
| Угол оси Y (°) | ПК: -0,2 ~ 0.2 АПК: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Корневой водоем | Никаких | -100 ~ 200 | |||
Информация о заказе:
| МПО | -XX | -XX | -XX | - Х | -XX | - Х | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((женщина к женщине)) MF: MPO/MPO (мужчина на женщину) MM: MPO/MPO (от мужчины к мужчине) |
L: Низкие потери B: Стандартные потери |
121×12 ядра 484×12 ядра 72:6×12 ядра 96: 8×12 ядра |
A: TIA568 через тип B: TIA568 Обратный тип C: перекрестный тип TIA568 |
5M до 50 миллионов |
|
| Тип пола | Цвет корпуса | Ферула | Стандарт потери соединителя | Ядра из волокон | Полярность | Длина волокна |
Применение MPO к LC пластыревой веревки:
