Подробная информация о продукте:
|
| Наименование модели: | MTP MPO оптический патч кабель | Режим волоконного обмена: | OM4 50/125μm |
|---|---|---|---|
| Диаметр кабеля: | 30,0 мм | Тип соединителя: | MTP (элита), MPO (элита) |
| Цвет куртки: | Маджента/бежевое/Aqua/зеленый цвет/желтое, красное, etc | Длина волны: | 850/1300nm |
| Длина волокна: | 1m, 3m, 5m или OEM | Минимальный радиус изгиба: | 7.5 мм |
| Нагрузка при испытании на разрыв установки: | 100 n | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | Гибкий провод OM4 Mpo,гибкий провод 10Gbs MPO,кабель оптического волокна mpo 10Gbs |
||

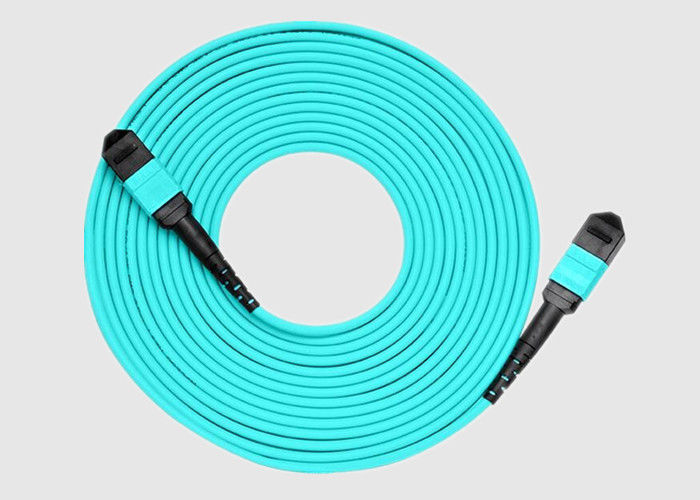

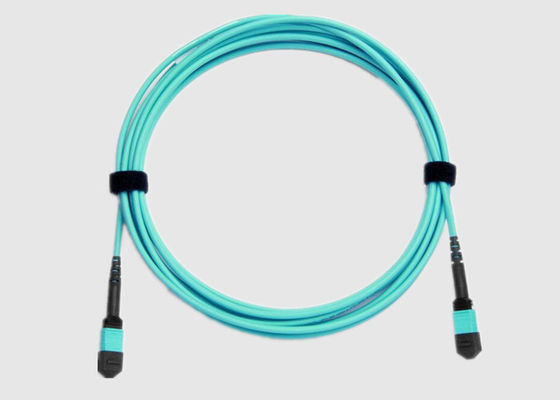

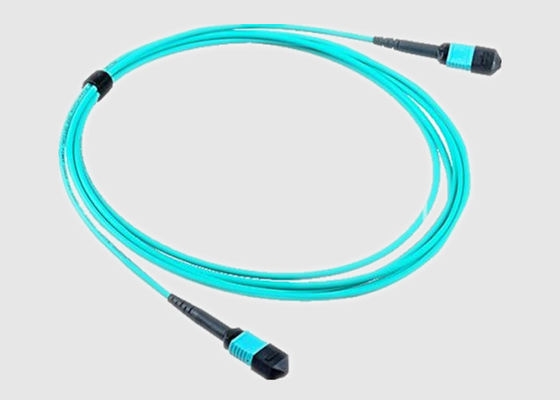

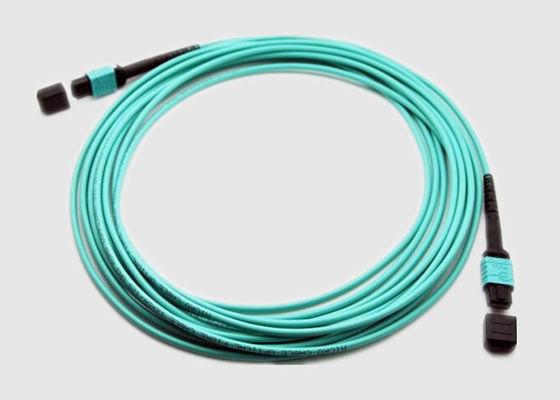

Aqua 10Gbs Multi Mode OM3 OM4 12- 24 Волокно MTP MPO оптический патч кабель
Основная информация:
12- и 24-модные мультимодные волокнистые магистральные кабели с пленарными прокладками OFNP упрощают соединения и сокращают время установки, используя 12 волокон в одном кабеле.
MPO-волоконные патчевые кабели Geehe экономиют пространство для постоянных аудиовизуальных установок и передачи данных для подключения с стойки на стойку, установки шасси MTP, коробки для вентиляторов и корпуса для вентиляторов.
Оптический пластырь доступен в различных длинах, таких как 1 м,1.5m,2m,3m,4m,5m до 300M, Различные типы оптических волокон доступны ((G.652D, G.657, OM1, OM2, OM3 или OM4, OM5).
Особенности и польза:
Спецификации и параметры:
Оптические характеристики волоконно-оптических кабелей MPO:
| Коннектор MPO | Стандартный Sm | Низкая потеря Sm | Стандартный Мм | Низкая потеря | |
| Потеря вставки | Типичный ((dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Максимальный ((dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Потеря возврата (dB) | ≥ 60 для APC (8 угловых полировки) |
≥ 20 для ПК | |||
| ≥ 50 для ПК | — | ||||
| Мужчина/женщина ((dB) | Мужчина: с булавками, Женщина: без булавок | ||||
| Прочность на растяжение (dB) | ≤ 0,3 (макс. 66N) | ||||
| Вибрация (dB) | ≤ 0,3 (от 10 до 55 Гц) | ||||
| Тепловой цикл (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 цикл) | ||||
Геометрический параметр конечной стороны:
| Положение | Спецификация | ||||
| СМ | ММ | ||||
| RX(мм) | MIN 2000 | ||||
| RY(мм) | MIN 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Максимальная дифференциальная высота (нм) | Максимальная: 500 | ||||
| Максимальная разница в высоте (нм) | Максимальная: 300 | ||||
| Угол оси X (°) | -0,2 ~ 0.2 | ||||
| Угол оси Y (°) | ПК: -0,2 ~ 0.2 АПК: 7,8 ~ 8.2 |
-0,2 ~ 0.2 | |||
| Корневой водоем | Никаких | -100 ~ 200 | |||
Информация о заказе:
| МПО | -XX | -XX | -XX | - Х | -XX | - Х | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((женщина к женщине)) MF: MPO/MPO (мужчина на женщину) MM: MPO/MPO (от мужчины к мужчине) |
L: Низкие потери B: Стандартные потери |
121×12 ядра 484×12 ядра 72:6×12 ядра 96: 8×12 ядра |
A: TIA568 через тип B: TIA568 Обратный тип C: перекрестный тип TIA568 |
5M до 50 миллионов |
|
| Тип пола | Цвет корпуса | Ферула | Стандарт потери соединителя | Ядра из волокон | Полярность | Длина волокна |
Применение MPO Fiber Patch Cord:
Соответствие стандартам Geehe:
