Подробная информация о продукте:
|
| Название модели: | Соединитель оптического волокна MPO | Волоконно -режим: | OM4 50/125μm |
|---|---|---|---|
| Диаметр кабеля: | 3,0 мм | Тип разъема: | MTP (элита), MPO (элита) |
| Цвет куртки: | Маджента/бежевое/Aqua/зеленый цвет/желтое, красное, etc | Длина волны: | 850/1300nm |
| Длина волокна: | 1m, 3m, 5m или OEM | Минимальный радиус изгиба: | 7,5 мм |
| Нагрузка при испытании на разрыв установки: | 100 n | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | женщина 3.0mm MPO к кабелю MPO мужскому,однорежимному 9/125 кабелям оптического волокна MTO,кабелю оптического волокна MPO для сети |
||

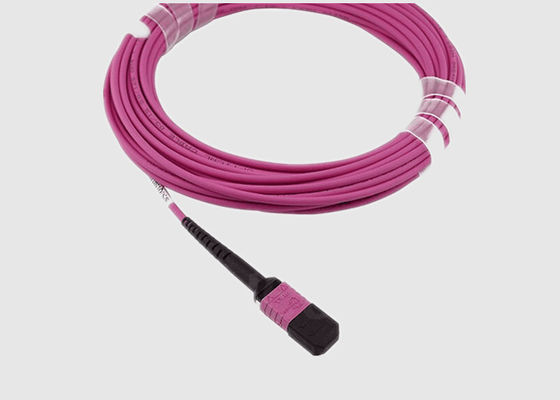

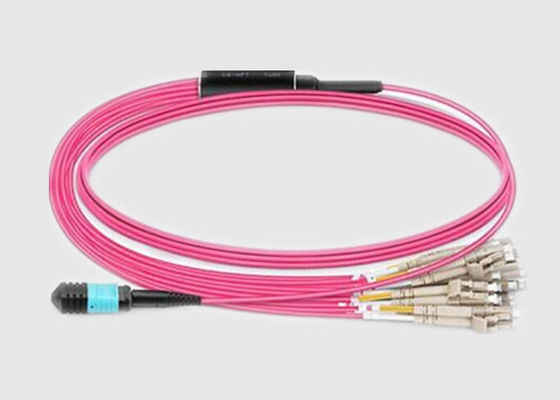

MPO Разъем «мама» - MPO Разъем «папа» Одномодовый 9/125 MPO Оптический Разъем для Сети
Основная информация:
MPO - это система многоволоконных разъемов высокой плотности, построенная на основе прецизионной формованной феррулы MT. Пружинный механизм защелкивания MPO прост в использовании, обеспечивая надежное соединение - обе эти важные особенности важны для критически важных приложений высокой плотности. Выравнивание феррулы достигается с помощью высокоточных направляющих штифтов. MPO от Geehe доступен в версиях с 4, 8 и 12 волокнами, с полировкой PC и APC, и поддерживает как многомодовые, так и одномодовые приложения. Превосходные оптические характеристики (низкие IL и высокие RL) являются результатом нашей передовой технологии полировки.
Мы с гордостью производим все наши пользовательские сборки в США при строгом контроле качества. Наши сборки поставляются вам полностью протестированными, готовыми к установке и соответствуют требованиям RoHS.
Особенности и преимущества оптического кабеля MPO:
Технические характеристики и параметры:
Оптические характеристики волоконного кабеля MPO:
| Разъем MPO | Стандартный Sm | Низкие потери Sm | Стандартный Mm | Низкие потери Mm | |
| Вносимые потери | Типичные (дБ) | 0.35 | 0.2 | 0.35 | 0.2 |
| Максимальные (дБ) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Обратные потери (дБ) | ≥60 для APC (полировка под углом 8 градусов) |
≥20 для PC | |||
| ≥50 для PC | — | ||||
| Разъем «папа»/«мама» (дБ) | Разъем «папа»: с контактами, разъем «мама»: без контактов | ||||
| Прочность на растяжение (дБ) | ≤0.3 (макс. 66 Н) | ||||
| Вибрация (дБ) | ≤0.3 (10-55 Гц) | ||||
| Термический цикл (дБ) | ≤0.3 (-40~75℃, 21 цикл) | ||||
Геометрический параметр торцевой поверхности:
| Элемент | Спецификация | ||||
| SM | MM | ||||
| RX(мм) | МИН. 2000 | ||||
| RY(мм) | МИН. 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Макс. разница высоты всех (нм) | МАКС.: 500 | ||||
| Макс. разница высоты смежных (нм) | МАКС.: 300 | ||||
| Угол по оси X (°) | -0.2 ~ 0.2 | ||||
| Угол по оси Y (°) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Углубление сердечника | Н/Д | -100 ~ 200 | |||
Информация для заказа:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (разъем «мама» - разъем «мама») MF: MPO/MPO (разъем «папа» - разъем «мама») MM: MPO/MPO (разъем «папа» - разъем «папа») |
L: Низкие потери B: Стандартные потери |
12: 1×12 жил 48: 4×12 жил 72: 6×12 жил 96: 8×12 жил |
A: TIA568 сквозной тип B: TIA568 обратный тип C: TIA568 перекрестный тип |
от 5 м до 50 м |
|
| Тип разъема | Цвет корпуса | Феррула | Стандарт потерь разъема | Волоконные жилы | Полярность | Длина волокна |
Применение волоконного патч-корда MPO:
Соответствие стандартам Geehe:
