Подробная информация о продукте:
|
| Наименование модели: | Мини размер FBT оптоволоконные соединители | Тип конфигурации оптически муфты: работая длина волны 1x2: | 1310nm, 1490nm, 1550 nm |
|---|---|---|---|
| Соотношение разделения: | 50:50,30:70,10:90,5:95,1:99 | другие типы: | Singlewindow, Dualwindow, Triplewindow |
| Тип прибора: | Сплавленный соединитель | Пре-прекращенное доступное: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, и ST/UPC |
| Выравнивание поляризации: | Медленная ось или быстрая ось | Тип волокна: | Кабель волокна после полудня |
| размер упаковки: | Ø4x40;Ø4x54;98x16x9 мм | Номер ФИБЕ4: | 8 Ввод волокон,8 выход волокон |
| Выделить: | муфта стекловолокна 8×8,муфта волокна fbt 8×8,5/95 муфт стекловолокна |
||

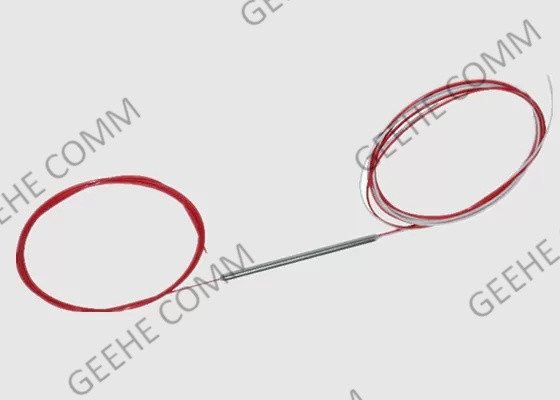

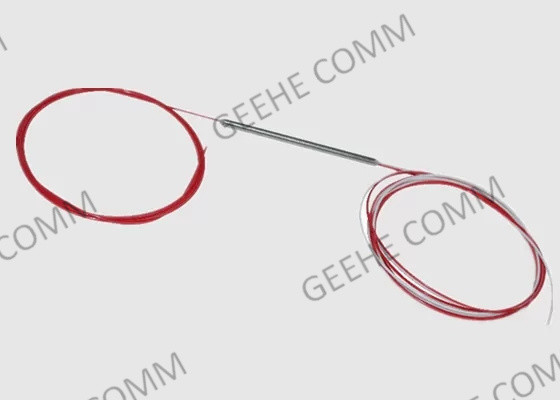

Мини-размеры стальные трубы 8 × 8 одномодные звездные FBT волоконно-оптические соединители
ФБТ Оптический соединитель краткое введение:
Сцепление оптоволоконного соединения, также известное как соединитель оптического волокна, обеспечивает окончание конца оптического волокна, служа быстрого подключения или отключения одного волокна от другого.
Само оптическое волокно содержит ядро из тонкого, гибкого и прозрачного стекла или пластика, которое, без оптоволоконного соединителя, потребует скрещивания,который является актом сброса материала, окружающего ядро на кончике каждого волокна, а затем обеспечивает прямой контакт между двумя ядрами.

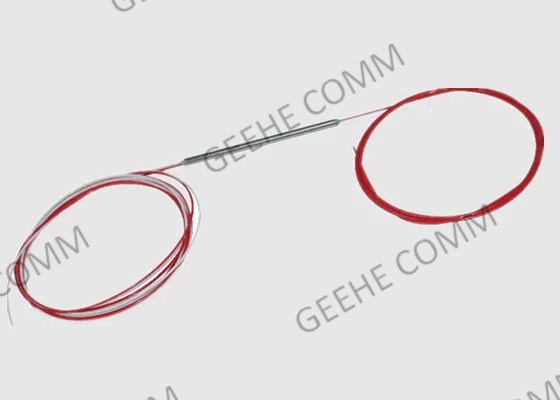

8×8 оптоволоконные соединители
FBT соединитель сравнить с PLC разделитель:
| Параметры | ФБТ-разделитель | Разделитель ПЛК |
| Способ изготовления | Два или более кусочка оптических волокон связывают друг с другом и накладывают на устройство с расплавленным коническим волокном.Волокна затем вытягиваются в соответствии с выходной ветвью и соотношением с одним волокном, выделяемым в качестве входа. | Состоит из одного оптического чипа и нескольких оптических массивов в зависимости от коэффициента выхода. |
| Рабочая длина волны | 1310 нм и 1550 нм (стандарт); 850 нм (на заказ) | 1260nm -1650nm (полная длина волны) |
| Применение | HFC (сеть из волоконных и коаксиальных кабелей для CATV); все приложения FTIH. | То же самое. |
| Производительность | Для больших разделений надежность может стать проблемой. | Высокий уровень надежности и стабильности. |
| Вход/выход | Один или два входа с выходом максимум 32 волокон. | Один или два входа с выходом максимум 64 волокон. |
| Пакет | Стальная труба (используется в основном в оборудовании); ABS Black Module (Conventional) | То же самое. |
| Входно-выходной кабель | Обнаженные оптические волокна; 0,9 мм, 2,0 мм и 3,0 мм | То же самое. |
| Размер упаковки | Размер от 1×2 до 1×8 меньше ПЛК | Более 1 × 8, размер PLC Splitter меньше |
| Стабильность и надежность | Стабильность лучше. | Высокая устойчивость, не такая, как у FBT Splitter |
Спецификации и параметры широкоформатного соединителя:
| Параметр | П | А. | |||
| Рабочая длина волны ((nm) | 1310&1490&1550 | ||||
| Операционная полоса пропускания ((nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| Тип волокна ((dB) | Корнинг G652D или Корнинг G657 A1 | ||||
| Потеря вставки (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 - 6,10/≤2.1 | |||
| 10:90 | 90,60 ~ 10,50/≤ 0.6 | 80,80 ~ 11,40/≤ 0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 120,05 до 14,05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 180,80 до 21,40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Убытки от возврата ((dB) | ≥ 55 | ≥ 45 | |||
| Директивность (dB) | ≥ 55 | ||||
| Рабочая температура ((°C) | -40 ~ +85 | ||||
* Указанная выше спецификация без разъема
* Другие спецификации могут быть сделаны по запросу клиента
Информация о заказе:
| Белокожие крови... | Х- | X2- | 345- | XX- | Х- | XX- | XX- | X |
| P: Премия А: класс А X: по запросу |
121х2 22Плохая идея. |
1310&1490&1550nm | 01: 01:99 05- 05:95 ...... 5050.50 |
11 м x: по запросу |
25250,0 мкм волокна 09 900 мкм свободные волокна | СК: SC/UPC SA: SC/APC 00Нет подключения |
А: А В: В C:C |
|
| Уровень | Номер порта | Операция "Длина волны" | Соотношение сцепления | Длина волокна | Тип волокна | Тип соединителя | Размер |
EX:WBC-P-12-345-50-1-25-00-A
Применение 8 × 8 оптоволоконных соединителей:
Служба Ухань Гихэ:
1) Высокая экологическая стабильность
Низкая потеря вставки, низкая потеря зависимости от поляризации, низкое отражение спины и хорошая однородность.
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различные коробки передачи и просто занимает мало места.
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования.
4) Аудит завода
Мы сотрудничаем с известными брендами и японскими клиентами, с 15-летним опытом фабричной инспекции и знакомы со всем процессом инспекции SGS.
5)Гарантия
Все наши фабричные продукты с 12-месячной гарантией, любые комментарии о наших продуктах добро пожаловать на обратную связь к нам.
