Подробная информация о продукте:
|
| Наименование модели: | Оптическая парная коробка FBT | Тип конфигурации оптически муфты: работая длина волны 1x2: | 1310nm, 1490nm, 1550 nm |
|---|---|---|---|
| Соотношение разделения: | 50:50,30:70,10:90,5:95,1:99 | другие типы: | Singlewindow, Dualwindow, Triplewindow |
| Тип прибора: | Сплавленная коробка сцепления | Пре-прекращенное доступное: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, и ST/UPC |
| Выравнивание поляризации: | Медленная ось или быстрая ось | Тип волокна: | Кабель волокна после полудня |
| размер упаковки: | Ø4x40;Ø4x54;98x16x9 мм | No из волокна: | 12 Ввод волокон,16 Выход волокон |
| Выделить: | 9/125 муфт оптического волокна,Муфта оптического волокна G652D,9/125 муфт волокна fbt |
||

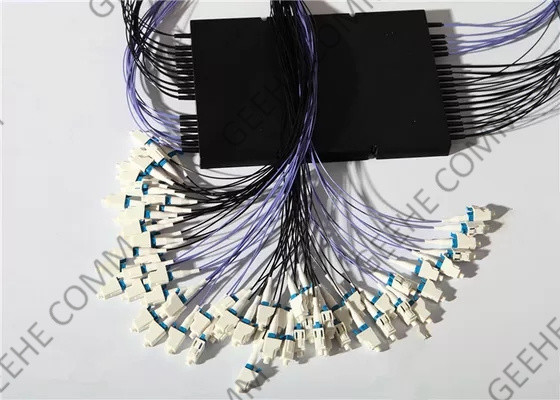

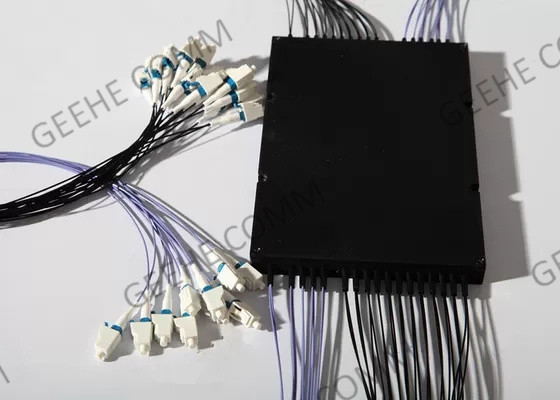

FBT Box Optical Coupler SM 9/125, G652D Звездная структура Распределение волокон
ФБТ оптический соединитель краткое введение:
Сплавленные оптоволоконные соединители (FBT Coupler) предназначены для разделения мощности и подключения к телекоммуникационному оборудованию, сетям CATV и испытательному оборудованию.Такие небольшие компоненты доступны отдельно или интегрированы в модули для переключения защиты волокон, MUX/DMUX, мониторинг оптического канала и добавление/выброс мультиплексирования приложений.
Пластиковый оптический соединитель FBT может выбирать множество вариантов соединителей, таких как Lc, Sc, Fc, St, MU.
Особенности и преимущества оптоволоконного соединителя:
FBT соединитель сравнить с PLC разделитель:
| Параметры | ФБТ-разделитель | Разделитель ПЛК |
| Способ изготовления | Два или более кусочка оптических волокон связывают друг с другом и накладывают на устройство с расплавленным коническим волокном.Волокна затем вытягиваются в соответствии с выходной ветвью и соотношением с одним волокном, выделяемым в качестве входа. | Состоит из одного оптического чипа и нескольких оптических массивов в зависимости от коэффициента выхода. |
| Рабочая длина волны | 1310 нм и 1550 нм (стандарт); 850 нм (на заказ) | 1260nm -1650nm (полная длина волны) |
| Применение | HFC (сеть из волоконных и коаксиальных кабелей для CATV); все приложения FTIH. | То же самое. |
| Производительность | Для больших разделений надежность может стать проблемой. | Высокий уровень надежности и стабильности. |
| Вход/выход | Один или два входа с выходом максимум 32 волокон. | Один или два входа с выходом максимум 64 волокон. |
| Пакет | Стальная труба (используется в основном в оборудовании); ABS Black Module (Conventional) | То же самое. |
| Входно-выходной кабель | Обнаженные оптические волокна; 0,9 мм, 2,0 мм и 3,0 мм | То же самое. |
| Размер упаковки | Размер от 1×2 до 1×8 меньше ПЛК | Более 1 × 8, размер PLC Splitter меньше |
| Стабильность и надежность | Стабильность лучше. | Высокая устойчивость, не такая, как у FBT Splitter |
Спецификации и параметры широкоформатного соединителя:
| Параметр | П | А. | |||
| Рабочая длина волны ((nm) | 1310&1490&1550 | ||||
| Операционная полоса пропускания ((nm) | 1310 ± 40nm,1490 ± 40nm,1550 ± 40nm | ||||
| Тип волокна ((dB) | Корнинг G652D или Корнинг G657 A1 | ||||
| Потеря вставки (dB) |
50:50 | ≤3.4 | ≤3.6 | ||
| 30:70 | 5.00~5.60/≤1.8 | 40,90 - 6,10/≤2.1 | |||
| 10:90 | 90,60 ~ 10,50/≤ 0.6 | 80,80 ~ 11,40/≤ 0.8 | |||
| 5:95 | 12.70~13.50 /≤0.4 | 120,05 до 14,05/≤0.5 | |||
| 1:99 | 19.20~20.80/≤0.2 | 180,80 до 21,40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.1 | |||
| Убытки от возврата ((dB) | ≥ 55 | ≥ 45 | |||
| Директивность (dB) | ≥ 55 | ||||
| Рабочая температура ((°C) | -40 ~ +85 | ||||
* Указанная выше спецификация без разъема
* Другие спецификации могут быть сделаны по запросу клиента
Информация о заказе:
| Белокожие крови... | Х- | X2- | 345- | XX- | Х- | XX- | XX- | X |
| P: Премия А: класс А X: по запросу |
121х2 22Плохая идея. |
1310&1490&1550nm | 01: 01:99 05- 05:95 ...... 5050.50 |
11 м x: по запросу |
25250,0 мкм волокна 09 900 мкм свободные волокна | СК: SC/UPC SA: SC/APC 00Нет подключения |
А: А В: В C:C |
|
| Уровень | Номер порта | Операция "Длина волны" | Соотношение сцепления | Длина волокна | Тип волокна | Тип соединителя | Размер |
EX:WBC-P-12-345-50-1-25-00-A
Применение оптоволоконного соединителя:
Служба Ухань Гихэ:
1) Высокая экологическая стабильность
Низкие потери вставки, низкие потери, зависящие от поляризации, низкое отражение спины и хорошая однородность
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различных коробки передачи и просто занимают мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования
4) Быстрая доставка
При наличии квалифицированных и стабильных работников, оборот всех заказов быстрее, чем у конкурентов
5) Аудит завода
Мы сотрудничаем с известными брендами и японскими клиентами, с 15-летним опытом фабричной инспекции и знакомы со всем процессом инспекции SGS
6)Гарантия
Все наши фабричные продукты с 12-месячной гарантией, любые комментарии о наших продуктах добро пожаловать на обратную связь к нам.
