Подробная информация о продукте:
|
| Наименование модели: | SM Стандартная 1X2 сцепка | Рабочая длина волны: | 1310nm, 1490nm, 1550 nm |
|---|---|---|---|
| соотношение разделения: | 50/50,40/60,30/70,20/80,10/90,5/95 etc | другие типы: | Singlewindow, Dualwindow, Triplewindow |
| Функция: | Распределение волокна | Пре-прекращенное доступное: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, и ST/UPC |
| Выравнивание поляризации: | Медленная ось или быстрая ось | Тип волокна: | Кабель волокна после полудня |
| Тип упаковки: | стальные трубы | Тип конфигурации: | 1×2 с соединителем SC APC |
| Выделить: | Муфта волокна 1X2 SM стандартная,муфта волокна 1310nm 1X2,муфта волокна 1550nm 1x2 |
||

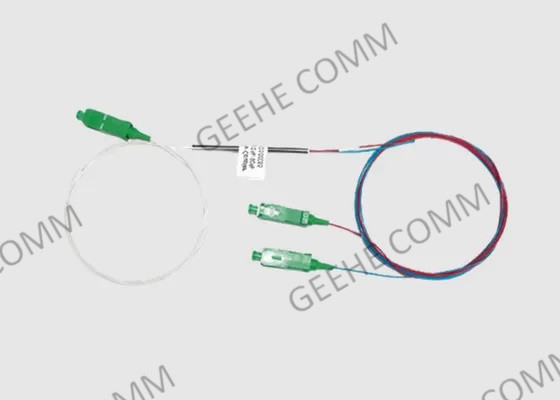

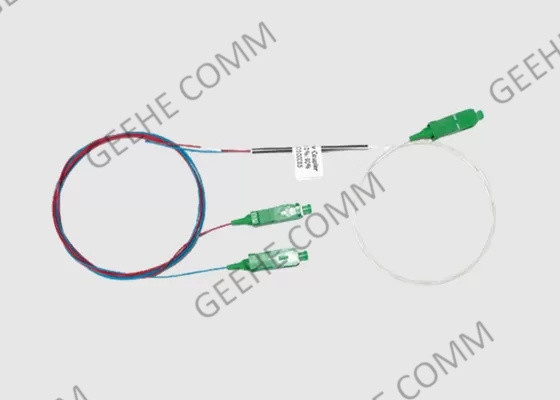

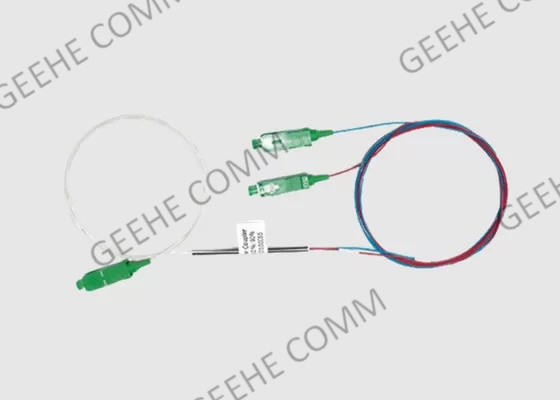

SM Стандартный 1X2 сцепщик 1310/1550nm 10/90 Разделительное соотношение 1M Волокно длинный 900um тип
Оптический соединитель краткое введение:
1X2 и 2X2 обеспечивают очень низкую потерю вставки, низкую зависимость от поляризации и отличную экологическую стабильность.Компоненты одномодового стандартного соединителя выполняют функции разделения мощности и мониторинга во всех типах оптических систем связи.
Одномодные широкополосные соединители имеют пропускную способность 80 нм, по сравнению со стандартными одномодными соединителями 40 нм. Этот продукт имеет очень низкую избыточную потерю и высокую температурную стабильность.
Можно установить соотношение сцепления. Также можно предоставить сцепления, работающие на длине волны, отличной от 1550 нм или 1310 нм.
1×2 оптоволоконные соединители
1)Низкие избыточные потери
2) Низкая потеря вставки
3) Оба пропуска
4) Отличная однородность
5) Низкая потеря зависимости от поляризации
6) Высокая направленность
7) Применение
8) Двухцветной OTDR
9) Полная дуплексная трансмиссия
10) Многоцветные датчики
11) Расветвление ствола/цепочки
Сертификация и соответствие:
1) GR-1209 - КОРЕ Требования к пассивным оптическим компонентам
2) GR - 1221 - CORE Требования по обеспечению надежности пассивных оптических компонентов
3) GR - 326 - CORE Требования к однорегулярным оптическим соединителям и сборкам прыжков
4) Стандарт TIA-604 "Интернациональность оптоволоконных соединителей"
5) Директива RoHS об ограничении опасных веществ.
Спецификации и параметры двух оконного широкоформатного соединителя:
| Параметр | П | А. | |||
| Рабочая длина волны ((nm) | 1310 и 1550 | ||||
| Операционная пропускная способность (nm) | 1310 ± 40nm,1550 ± 40nm | ||||
| Тип волокна ((dB) | Корнинг G652D или Корнинг G657 A1 | ||||
| Потеря вставки (dB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70 ~ 4.40 ≤ 2.5 | 3.50 ~ 4.60/ ≤ 2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 40,90 - 6,10/≤2.1 | |||
| 20/80 | 60,80 до 7,40/≤1.2 | 60,50 до 7,70/≤1.2 | |||
| 10/90 | 90,60 ~ 10,50/≤ 0.6 | 80,80 ~ 11,40/≤ 0.8 | |||
| 5/95 | 12.70~13.50 /≤0.4 | 120,05 до 14,05/≤0.5 | |||
| 3/97 г. | 140,60-15,50/≤0.3 | 13.60 ~ 16.05/≤ 0.4 | |||
| 2/98 г. | 160,60 ~ 17,90/≤ 0.25 | 15.60 ~ 18.20/≤ 0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 180,80 до 21,40/≤0.25 | |||
| PDL ((dB) | ≤ 0.1 | ≤ 0.15 | |||
| Убытки от возврата ((dB) | ≥ 50 | ≥ 45 | |||
| Директивность (dB) | ≥ 65 | ||||
| Рабочая температура ((°C) | -40 ~ +85 | ||||
* Указанная выше спецификация без разъема
* Другие спецификации могут быть сделаны по запросу клиента
Информация о заказе:
| Белокожие крови... | Х- | X2- | 35- | XX- | Х- | XX- | XX- | X |
| P: Премия А: класс А X: настройка |
121х2 22Плохая идея. |
351310/1550 нм | 01: 01:99 0202:98 ...... 5050.50 |
11 м x: настройка |
25: 250μM Волокно 09:900μM свободное волокно | СК: SC/UPC SA: SC/APC 00: без разъема |
А: А В: В C:C |
|
| Уровень | Номер порта | Рабочая длина волны | Соотношение сцепления | Длина волокна | Тип волокна | Тип соединения | Размер |
EX:WBC-P-12-35-50-1-09-0-B
Применение оптоволоконного соединителя 2×2:
Системы FTTx
Сети LAN, WAN и метро
Аналоговые/цифровые пассивные оптические сети
Телекоммуникации на большие расстояния
Модуль передатчика/приемника мини-размера
Система оптической связи
Система оптической связи
Система распределения оптической энергии
Датчики оптических волокон
Система оптического испытания
Служба Ухань Гихэ:
1) Высокая экологическая стабильность
Низкие потери вставки, низкие потери, зависящие от поляризации, низкое отражение спины и хорошая однородность
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различных коробки передачи и просто занимают мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования
4) Быстрая доставка
При наличии квалифицированных и стабильных работников, оборот всех заказов быстрее, чем у конкурентов
5) Аудит завода
Мы сотрудничаем с известными брендами и японскими клиентами, с 15-летним опытом фабричной инспекции и знакомы со всем процессом инспекции SGS
