Подробная информация о продукте:
|
| Наименование модели: | Коробка для разделения волоконного оптического | Стиль пакета: | Модуль ABS |
|---|---|---|---|
| Тип конфигурации: | 1×16 с разъемом FC | Тип волокна: | G652D, G657A1, волокно G657A2 |
| Тип соединителя: | FC/APC | Диаметр волокна вход-выхода: | 20,0 мм |
| Длина входного/выходного волокна: | 1.5м | Соотношение разделения: | 50/50 разделений (ровных) |
| Гаван длина волны: | 1260 - 1650nm | Маркировки оптических волокон: | Вход - белый, выход - серый, белый, красный, черный |
| Выделить: | соединитель 2.0mm FC APC,Соединитель 1×16 FC APC,1×16 волокно - оптическая коробка Splitter |
||

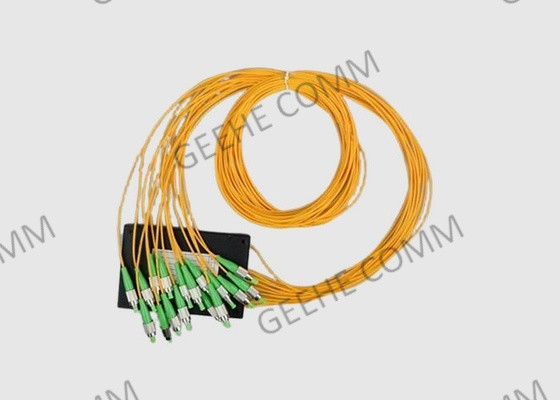

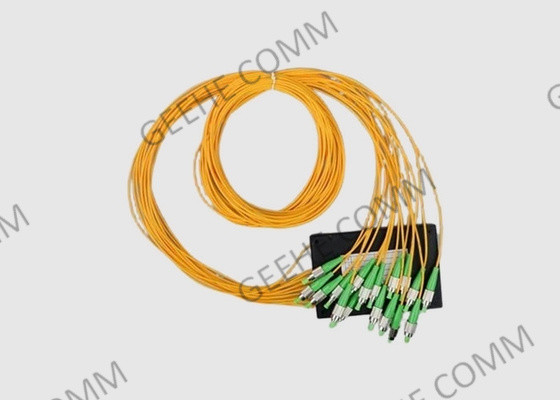

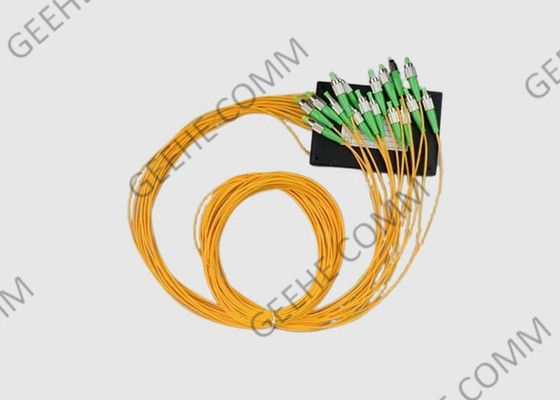

2.0mm Fiber Single Mode FC/ APC Connector 1×16 Fiber Optic Splitter Box (Коннектор для разделения оптических волокон)
Основная информация:
Geehe предлагает широкий выбор высококачественных оптических разделителей PLC (планарных световых схем) для различных широкополосных сетевых приложений по низкой стоимости за порт.
These passive components Fiber PLC Splitter Box provide superior and reliable performance over a wide operating wavelength range (1260-1650nm) and temperature range (-40 to +85℃)to address high-bandwidth and environmental network demandsПЛК-разделители доступны до 128 портов в стандартных и индивидуальных вариантах конструкции корпуса.
1×16 ПЛК Сплитер Спецификация и параметры
| Параметр | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | 2х4 | 2х8 | 2х16 | 2х32 | ||
| Рабочая длина волныnm) | 1260 ~ 1650 гг. | ||||||||||
| Диапазон длины волны порта (nm) | 1310 ± 20,1490 ± 10 и 1550 ± 20 | ||||||||||
| Потеря вставки@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Однородность(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 нм (dB) | ≤ 0.3 | ||||||||||
| Потеря возврата @ 1310/1551 нм (dB) | ≤ 55 | ||||||||||
| Сила ввода(мВт) | 250 максимум | ||||||||||
| Операционная температура(°C) | -40 ~ +85°C | ||||||||||
| Температура хранения(°C) | -40 ~ +85°C | ||||||||||
| Тип волокна |
Корнинг G657A1 |
||||||||||
ABS Box 1 × 16 PLC Splitter Особенности и преимущества:
1. Низкая потеря вставки
2. Высокая максимальная толерантность к мощности
3Отличная однородность расщепления
4. Широкополосная длина волны
5. компактный дизайн
6. Низкая поляризация-независимая
7Хорошая однородность каналов
8Широкая длина волны: от 1260nm до 1650nm
9Водостойкий эпоксидный герметик
10. Внешняя температура
11. Образцы могут поддерживаться
Применение и стандарт ABS Box PLC Splitter:
- Системы FTTX
- Сети PON
- CATV-ссылки
- Распределение оптического сигнала
Размеры упаковки оптического разделителя ABS:
| W × H × L (мм) | Порт | ||||
| 100х80х10 | 1х4 | 1х8 | 2х4 | 2х8 | |
| 120х80х18 | 1х16 | 1х32 | 2х16 | 2х32 | |
| 140х114х18 | 1х32 | 2х32 | 1х64 | ||
Информация о заказе:
| ПЛК- | ААА- | В- | CC- | Д- | EE | ФФ- | GG |
| 104=1х4 108=1х8... 164=1х64 204=2х4... 232=2х32 | 2=2,0 мм куртка 3=3,0 мм куртка |
05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 20 = 2,5 м | 2=2,0 мм куртка 3=3,0 мм куртка |
05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 20 = 2,5 м | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Нет разъема | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Нет разъема | |
| Конфигурация | Тип входного волокна | Длина входного волокна | Длина выходного волокна | Длина выходного волокна | Коннектор ввода | Выходной соединитель |
Пакет с разделительным ПЛК ABS Box:
Служба Geehe:
1) Высокая экологическая стабильность
Низкие потери вставки, низкие потери, зависящие от поляризации, низкое отражение спины и хорошая однородность
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различных коробки передачи и просто занимают мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования
4) Аудит завода
Мы сотрудничаем с известными брендами и японскими клиентами, с 15-летним опытом фабричной инспекции и знакомы со всем процессом инспекции SGS
5) Гарантия сроков
Не ограничивается электроэнергией, сроки доставки быстрые, пропускная способность волоконных разъемов: 800 000 штук в месяц.
