Подробная информация о продукте:
|
| Наименование модели: | Сплавленные соединения из волокон | Рабочая длина волны: | 1310nm, 1490nm, 1550 nm |
|---|---|---|---|
| соотношение разделения: | 50/50,40/60,30/70,20/80,10/90,5/95 etc | другие типы: | Singlewindow, Dualwindow, Triplewindow |
| Функция: | Распределение волокна | Пре-прекращенное доступное: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, и ST/UPC |
| Выравнивание поляризации: | Медленная ось или быстрая ось | Тип волокна: | Кабель волокна после полудня |
| Тип упаковки: | стальные трубы | Тип конфигурации: | 1х3 |
| Выделить: | Кабельный соединитель оптического волокна 1 до 3,Стальной кабельный соединитель оптического волокна трубки,1 до 3 сплавленная муфта волокна |
||

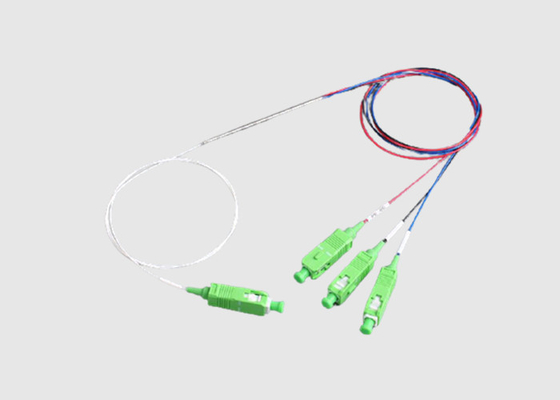

Оптический разделитель от 1 до 3 стальных труб однорежимный сплавленный соединитель волоконного типа
Оптический соединитель краткое введение:
FBT Optical Coupler (Splitter) 3 в 1 из стальной трубы Single Mode Fused Type Fiber Coupler FBT Fiber Optic Splitter может быть добавлен с SC FC LC ST-коннекторами волокна в соответствии с требованиями клиентов.Одиночный режим 0.9 мм свободное трубчатое волокно, длина волны 1310/1550 нм или 1310/1490/1550 нм, соотношение расщепления по умолчанию 33/33/33, Вы также можете настроить 30/30/40,30/35/35 для помещения внутри / снаружи волокна терминального устройства.
Например, в однооконном FBT-сцеплении будет определенная длина волны, обычно 1310, тогда он поддерживает только длину волны 1310.
1 × 3 оптоволоконные соединители
1) Низкие потери&Низкие WDL
2) Ультра низкая ПДЛ
3) Ультраширокая пропускная способность +/- 80 нм
4) Высокая направленность
5) Мини-пакет
6) Различные комбинации соотношения сцепления
7) Низкая перехватка и избыточные потери
8) Высокая потеря оптического возврата
9) Доступно в двух/трех длинах волны
10) Окончание опциональных разъемов по запросу
11) Доступно в 250um & 900um волокна, 2 мм или 3 мм
Спецификации и параметры двух оконного широкоформатного соединителя:
|
1X3 33x33x33 1310&1550nm малый размер WBC Техническая спецификация для закупок оптических разделителей Версия:A/0 |
||||||||||||
| Параметры | Единица | Спецификации | ||||||||||
| Диапазон рабочей длины волны | nm | 1310±20 и 1550±20 | ||||||||||
| Потеря вставки (на всем диапазоне длины волны) | ДБ | ≤ 5.5 | ||||||||||
| Оптическая потеря возврата | Минуты | ДБ | 50 | |||||||||
| Директива | Минуты | ДБ | 55 | |||||||||
| Потери, зависящие от поляризации | Макс | ДБ | 0.2 | |||||||||
| Теплозависимые потери | Макс | ДБ | 0.15 | |||||||||
| Операционная температура | °C | -5 ~ 75 | Максимальная оптическая мощность | МВ | 500 | |||||||
| Температура хранения | °C | -40 ~ 85 | Рабочая влажность | % | 0 ~ 90 | |||||||
| Требование надежности | Соответствует требованиям GR-1209-CORE и GR-1221-CORE | |||||||||||
| Спецификации упаковки | ||||||||||||
| Размер пакета | Φ3.0×L48 или Φ3.0×L45 | Длина волокна | 1 ± 0,1 м | |||||||||
| Тип волокна | Корнинг SMF28 или другие волокна | |||||||||||
| Тип свиного хвоста | 250um голые волокна | |||||||||||
| Код цвета волокна | Никаких. | |||||||||||
| Коннекторы | Никаких. | |||||||||||
|
Примечания: 1Теплозависимые потери определяются как изменение потери вставки в течение всего диапазона рабочей температуры.
2Должен быть представлен отчет о 1000 часах надежности для 85°C, 85% RH или 75°C, 90% RH.
|
||||||||||||
Применение оптоволоконного соединителя 1×3:
Системы FTTx
Сети LAN, WAN и Metro
Аналоговые/цифровые пассивные оптические сети
Телекоммуникации на большие расстояния
Модуль передатчика/приемника мини-размера
Система оптической связи
Система оптической связи
Система распределения оптической энергии
Услуги Ухань Гихэ:
1) Высокая экологическая стабильность
Низкие потери вставки, низкие потери, зависящие от поляризации, низкое отражение спины и хорошая однородность
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различных коробки передачи и просто занимают мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования
4) Быстрая доставка
При наличии квалифицированных и стабильных работников, оборот всех заказов быстрее, чем у конкурентов
5) Аудит завода
Мы сотрудничаем с известными брендами и японскими клиентами, с 15-летним опытом фабричной инспекции и знакомы со всем процессом инспекции SGS
