Подробная информация о продукте:
|
| Наименование модели: | 1X4 1525-1565nm Малые FBT-сцепки | Тип конфигурации оптически муфты: работая длина волны 1x2: | 1310nm, 1490nm, 1550 nm |
|---|---|---|---|
| Соотношение разделения: | 50/50,40/60,30/70,20/80,10/90,5/95 etc | другие типы: | Singlewindow, Dualwindow, Triplewindow |
| Функция: | Распределение волокна | Пре-прекращенное доступное: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, и ST/UPC |
| Выравнивание поляризации: | Медленная ось или быстрая ось | Тип волокна: | Кабель волокна после полудня |
| Тип упаковки: | Стальные трубы | Тип конфигурации: | 1×4 |
| Выделить: | Муфта одиночного режима FBT,муфта 1X4 небольшая FBT,муфта 1565nm небольшая FBT |
||

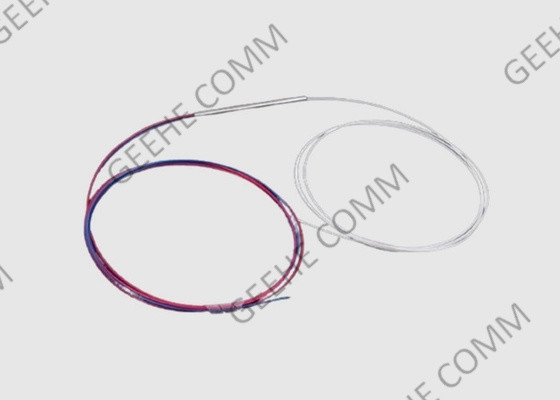

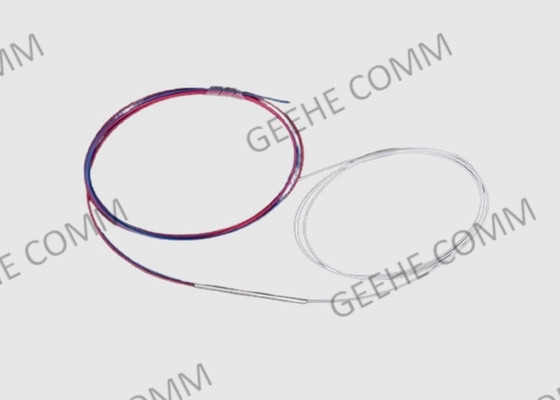

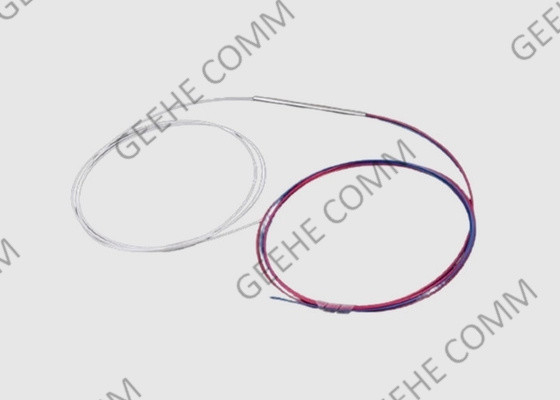

Единый режим без разъема 1X4 1525-1565nm Малые FBT-сцепки
Оптический соединитель краткое введение:
FBT Couplers ((Splitter) использует высокоточную технологию для объединения или распределения света от одного/нескольких входов к одному/нескольким выходам в обоих направлениях.Они предназначены для распределения энергии и прослушивания телекоммуникационного оборудования., CATV сети и испытательного оборудования.
1×4 FBT-сцепление - это оптический разделитель, который использует метод Fused Biconic Taper (FBT).Техника FBT является хорошо известной промышленной технологией для расщепления оптической мощности и/или расщепления длин волн.Сплавленный волокнистый соединитель создается путем слияния двух обнаженных волокон, как X, и вытягивания сплавленной секции для достижения желаемых оптических характеристик.ФБТ-сцепки сливаются в деревянные структуры для объединения оптических эффектов расщепления для создания выхода коэффициента мощности 1 × N или 2 × N, где N - количество желаемых выходов.
1×2 оптоволоконные соединители - Что?
1) Низкая потеря вставки
2) Низкий уровень ПДЛ
3) компактный дизайн
4) Хорошая однородность каналов
5) Высокая направленность
6) Высокая надежность и стабильность
7) Различные коэффициенты сцепления доступны
Спецификация и параметр сцепления 1×4 FBT:
|
1X4 25x25x25x25 1525-1565nm малый размер WBC Техническая спецификация для закупок оптических разделителей Версия:A/0 |
|||||||||
| Параметры | Единица | Спецификации | |||||||
| Диапазон рабочей длины волны | nm | 1525 - 1565 гг. | |||||||
| Потеря вставки (на всем диапазоне длины волны) | ДБ | 6.0-6.8 | |||||||
| Оптическая потеря возврата | Минуты | ДБ | 50 | ||||||
| Однородность | Макс | ДБ | 0.6 | ||||||
| Директива | Минуты | ДБ | 55 | ||||||
| Потери, зависящие от поляризации | Макс | ДБ | 0.2 | ||||||
| Теплозависимые потери | Макс | ДБ | 0.15 | ||||||
| Операционная температура | °C | -5 ~ 75 | Максимальная оптическая мощность | МВ | 500 | ||||
| Температура хранения | °C | -40 ~ 85 | Рабочая влажность | % | 0 ~ 90 | ||||
| Требование надежности | Соответствует требованиям GR-1209-CORE и GR-1221-CORE | ||||||||
| Спецификации упаковки | |||||||||
| Размер пакета | Φ3.0×L48 или Φ3.0×L45 | Длина волокна | 1 ± 0,1 м | ||||||
| Тип волокна | Корнинг SMF28 или другие волокна | ||||||||
| Тип свиного хвоста | 250um голые волокна | ||||||||
| Код цвета волокна | Никаких. | ||||||||
| Коннекторы | Никаких. | ||||||||
|
Примечания: 1Теплозависимые потери определяются как изменение потерь вставки в течение всего диапазона рабочей температуры. 2Должен быть представлен отчет о 1000 часах надежности для 85°C, 85% RH или 75°C, 90% RH.
|
|||||||||
Информация о заказе:
| Белокожие крови... | Х- | X2- | 35- | XX- | Х- | XX- | XX- | X |
| P: Премия А: класс А X: настройка |
121х2 22Плохая идея. |
351310/1550 нм | 01: 01:99 0202:98 ...... 5050.50 |
11 м x: настройка |
25: 250μM Волокно 09:900μM свободное волокно | СК: SC/UPC SA: SC/APC 00: без разъема |
А: А В: В C:C |
|
| Уровень | Номер порта | Рабочая длина волны | Соотношение сцепления | Длина волокна | Тип волокна | Тип соединения | Размер |
EX:WBC-P-12-35-50-1-09-0-B
Применение оптоволоконного соединителя 1 × 2:
Системы FTTx
Сети LAN, WAN и Metro
Аналоговые/цифровые пассивные оптические сети
Телекоммуникации на большие расстояния
Модуль передатчика/приемника мини-размера
Система оптической связи
Система оптической связи
Система распределения оптической энергии
Датчики оптических волокон
Система оптического испытания
Служба Ухань Гихэ:
1) Высокая экологическая стабильность
Низкие потери вставки, низкие потери, зависящие от поляризации, низкое отражение спины и хорошая однородность
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различных коробки передачи и просто занимают мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования
4) Быстрая доставка
При наличии квалифицированных и стабильных работников, оборот всех заказов быстрее, чем у конкурентов
5) Аудит завода
Мы сотрудничаем с известными брендами и японскими клиентами, с 15-летним опытом фабричной инспекции и знакомы со всем процессом инспекции SGS
Контактное лицо: Ms. Yu Ying
Телефон: +86 15727094728
