Подробная информация о продукте:
|
| Модельное имя: | Стекловолокно соединителей Mpo | Ядр волокна: | 8 ядров, 12 ядра или 24 ядра |
|---|---|---|---|
| Диаметр волокна: | 3.0MM | Тип соединителя: | МТП, МПО, МТП (Элит), МПО (Элит) |
| Цвет куртки: | Беж/Aqua/зеленое/желтый цвет, etc | Материал куртки волокна: | Рослость (OFNR), нагнетание (OFNP), LSZH |
| Длина волокна: | 1m или как ваша просьба | Тип волокна: | Одиночный режим (OM3, OM4, OM5 опционные) |
| Длина волны: | 850нм/1310нм/1550нм | Применение: | Оптически усилители, лазер волокна |
| Выделить: | Кабель волокна OM3 MPO,Кабель волокна LSZH MPO,OM3 кабель волокна mpo 12 |
||

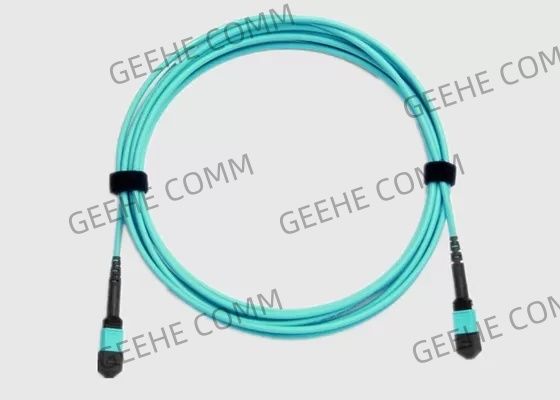

Мужчина 12 ядров к женскому стекловолокну соединителей OM3 MPO
Краткое описание:
* тип вносимой потери доступный в стандарте, элите/малопотертом
* отсчет волокна доступный в 8, 12, 24, 48 ядров
* тип соединителя MTP/MPO доступный внутри: Мужской, женский, мужской к женщине
* тип волокна доступный в SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* тип куртки кабеля доступный в OFNR, LSZH, OFNP
* типы соединителя Мульти-волокна доступны в MTP, MPO с типом APC или ПК полируя
* длина кабеля доступная в 1 до 999 метрах, изготовлении на заказ
* тип кабеля доступный в круге, ленте
* улучшите и упростите трассу волокна, космос управления волокна уменшения
* соответствует IEC-61754-7; EIA/TIA-604-5 (стандарты FOCIS 5).
Основные преимущества Features&:
* соединитель MPO с двинутым под углом ботинком
* идеал для круга, овала и обнаженной сборки кабеля волокна ленты
* высокопроизводительный IL & RL
* снабжение жилищем можно извлечь для re-полировать
* смогите быть отключено от переходника с пушпульной платой
* доступный для 45 градусов, 90 градусов, и гибкого ботинка
* высокое механическое и термальное сопротивление
Спецификации и параметр:
Представление оптического волокна:
| Соединитель MPO | Стандартный Sm | Малопотертый Sm | Стандартный Mm | Малопотертый Mm | |
| Вносимая потеря | Типичный (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальный (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Потеря возвращения (dB) | ≥60 для APC (блеск 8 углов) | ≥20 для ПК | |||
| ≥50 для ПК | — | ||||
| Мужской/женский (dB) | Мужчина: со штырями, женскими: без штырей | ||||
| Прочность на растяжение (dB) | ≤0.3 (максимальное 66N) | ||||
| Вибрация (dB) | ≤0.3 (10-55Hz) | ||||
| Термальный цикл (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Геометрический параметр конечной грани:
| Деталь | Спецификации | ||||
| SM | MM | ||||
| RX (mm) | МИНУТА 2000 | ||||
| RY (mm) | МИНУТА 5 | ||||
| Высота волокна (nm) | 1000-3500 | ||||
| Максимальная разница. Высота все (nm) | МАКС: 500 | ||||
| Максимальная разница. Adj высоты (nm) | МАКС: 300 | ||||
| Угол X-оси (°) | -0,2 | 0,2 | ||||
| Угол Y-osи (°) | ПК: -0,2 | 0,2 APC: 7,8 | 8,2 | -0,2 | 0,2 | |||
| Погружение ядра | N/A | -100 | 200 | |||
Упорядочение информации:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO /MPO (женщина к женщине) MF: MPO/MPO (мужчина к женщине) MM: MPO/MPO (мужчина к мужскому) | L: Малопотертый B: Стандартная потеря | ядр 12:1×12 ядр 48:4×12 ядр 72:6×12 ядр 96:8×12 | : TIA568 типа через B: Тип обратного TIA568 C: TIA568 типа взаимн | 5M к 50M | |
| Тип рода | Расквартировывать цвет | Ferrule | Стандарт потери соединителя | Ядри волокна | Полярность | Длина волокна |
Применение:
Применения & связанные стандарты
Кабели хобота массива
Оденьте волокно для того чтобы определить fanouts и кассеты волокна
Высокий доступ края карты плотности волокна
Соединения оптически переключения межстативные

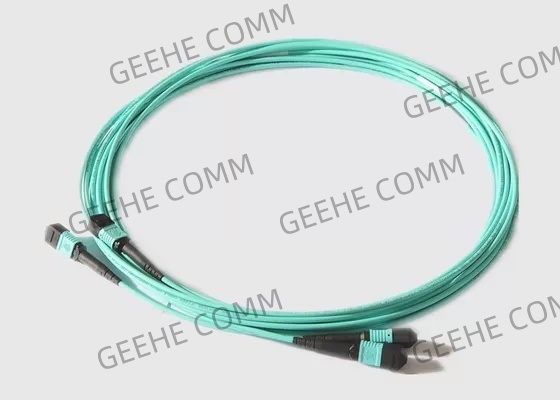

Изображение MPO:
