Подробная информация о продукте:
|
| Модельное имя: | MPO к кабелю волокна разветвителя 12 LC | Режим волокна: | Одиночный режим, Multi режим |
|---|---|---|---|
| Куртка ОД: | 0.9mm | Тип соединителя: | MPO к LC |
| Цвет куртки: | Красочный: Маджента/бежевое/Aqua/зеленый цвет/желтое, красное, etc | Длина волны: | 850/1300нм |
| Длина волокна: | 1m, 3m, 5m или OEM | Минимальный радиус загиба: | 7.5мм |
| расстояние локальных сетей 10G: | 400m на 850nm | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | 0.9mm MPO к кабелю проламывания LC,12 ядра MPO к кабелю проламывания LC,Multi режим MPO к кабелю проламывания LC |
||

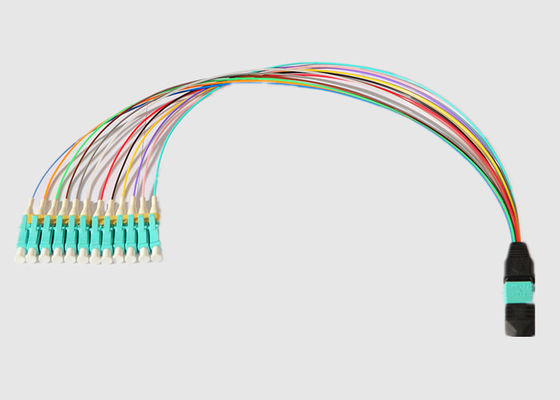

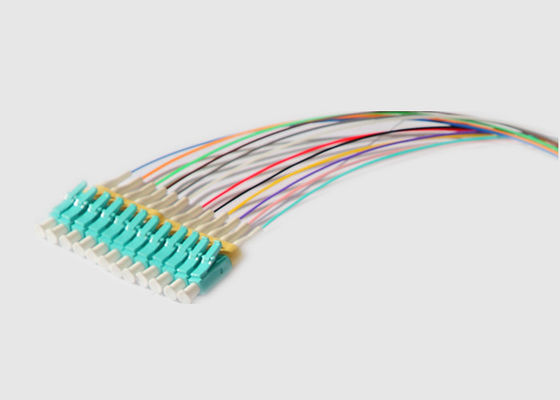

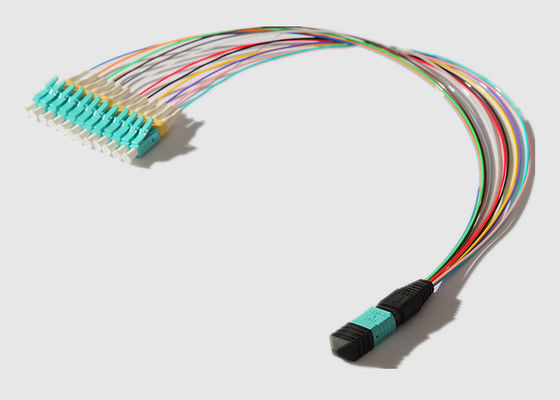

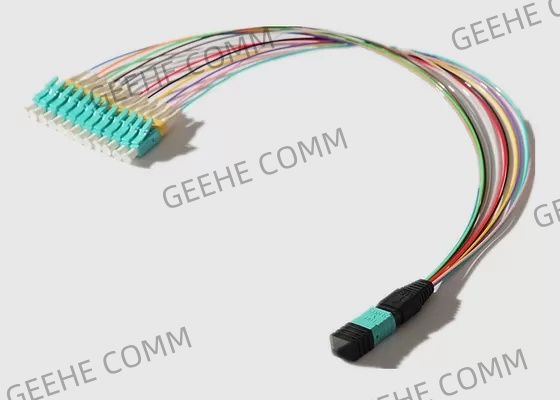

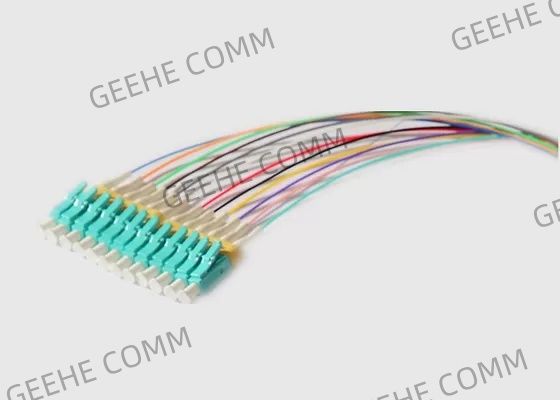

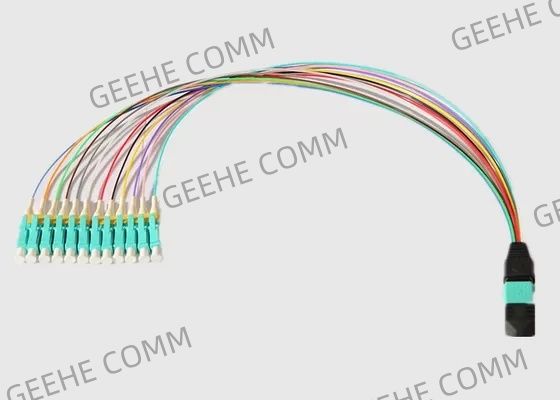

Multi режим 0.9mm 12 ядра OFNR MPO к кабелю волокна разветвителя 12 LC
Элементарные сведения:
Кабели волокна MPO 12 наиболее обыкновенно использованы для того чтобы установить пульты временных соединительных кабелей волокна высокой плотности связи между 2 для того чтобы консолидировать волокна. Соединители MPO могут поставить множества стренги волокна, который содержат внутри одиночный блок. Альтернативные применения включают настраивать (40GBASE-SR4) связь 40G между набором приемопередатчиков QSFP+.
MPO на одном конце в 8, 12, или 24 интерфейсах волокна, с LC симплексным или двухшпиндельными соединителями, также доступными в различных режимах волокна включая однорежимное (OS2) & мультимодное (OM1 | OM5) с подгонянными цветами, материалами и длиной.
Features&Benefits:
Спецификации и параметр:
Представление оптического волокна MPO:
| Соединитель MPO | Стандартный Sm | Малопотертый Sm | Стандартный Mm | Малопотертый Mm | |
| Вносимая потеря | Типичный (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальный (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Потеря возвращения (dB) | ≥60 для APC (блеск 8 углов) |
≥20 для ПК | |||
| ≥50 для ПК | — | ||||
| Мужской/женский (dB) | Мужчина: со штырями, женскими: без штырей | ||||
| Прочность на растяжение (dB) | ≤0.3 (максимальное 66N) | ||||
| Вибрация (dB) | ≤0.3 (10-55Hz) | ||||
| Термальный цикл (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Геометрический параметр конечной грани:
| Деталь | Спецификации | ||||
| SM | MM | ||||
| RX (mm) | МИНУТА 2000 | ||||
| RY (mm) | МИНУТА 5 | ||||
| Высота волокна (nm) | 1000-3500 | ||||
| Максимальная разница. Высота все (nm) | МАКС: 500 | ||||
| Максимальная разница. Adj высоты (nm) | МАКС: 300 | ||||
| Угол X-оси (°) | -0,2 | 0,2 | ||||
| Угол Y-osи (°) | ПК: -0,2 | 0,2 APC: 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Погружение ядра | N/A | -100 | 200 | |||
Упорядочение информации:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (женщина к женщине) MF: MPO/MPO (мужчина к женщине) MM: MPO/MPO (мужчина к мужскому) |
L: Малопотертый B: Стандартная потеря |
ядр 12:1×12 ядр 48:4×12 ядр 72:6×12 ядр 96:8×12 |
: TIA568 типа через B: Тип обратного TIA568 C: TIA568 типа взаимн |
5M к 50M |
|
| Тип рода | Расквартировывать цвет | Ferrule | Стандарт потери соединителя | Ядри волокна | Полярность | Длина волокна |
MPO к применению гибкого провода волокна Lc:
Больше MPO к гибким проводам волокна Lc:
Соответствие стандартов Geehe:
