Подробная информация о продукте:
|
| Название модели: | MPO TO12 LC Оптическое пластырь -шнур | Волоконно -режим: | Единый режим, многорежим |
|---|---|---|---|
| Волокно -ядра: | 12 | Тип разъема: | MPO к LC |
| Цвет куртки: | Красочно: пурпурный/бежевый/аква/зеленый/желтый, красный и т. Д. | Длина волны: | 850/1300nm |
| Кабельный тип: | Ленточный оптоволоконной кабель, плоский и круглый | Кабельная куртка: | ПВХ LSZH, OFNR, OFNP |
| Расстояние 10G Ethernet: | 400 м при 850 нм | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | Гибкий провод MPO To12 LC оптически,гибкий провод 0.9mm оптически,кабель волокна 0.9mm MPO |
||

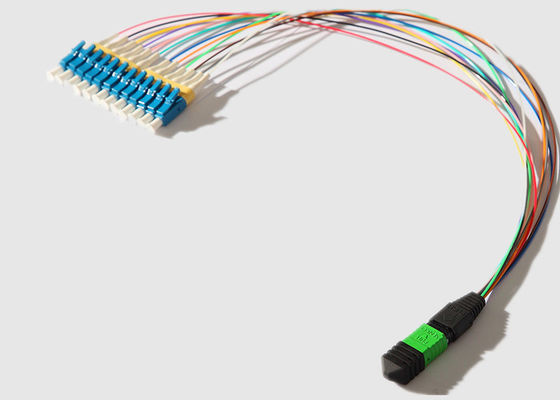

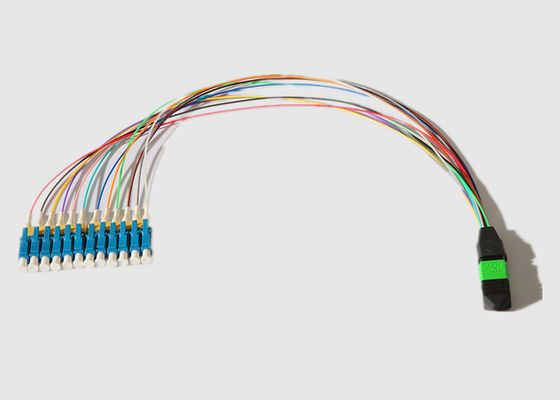

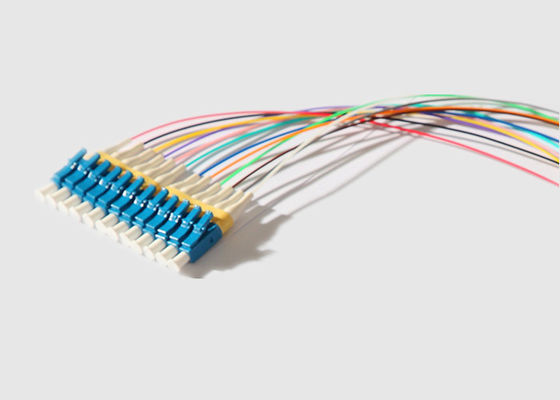

0.9 мм одномодовый комплект разветвителя на 12 жил MPO - оптический патч-корд 12 LC
Основная информация:
MPO от Geehe на одном конце с интерфейсом 8, 12 или 24 волокна, с разъемами LC Simplex или duplex.
Оптический патч-корд MTP/MPO используется в многоволоконных сборках ленточного типа, в отличие от simplex или duplex. В одном оптическом патч-корде MTP/MPO имеется несколько стекловолоконных соединений, например, 4 волокна, 8 волокон, 12 волокон, 24 волокна.
Особенности и преимущества:
Технические характеристики и параметры:
Производительность MPO Fiber Optic:
| Разъем MPO | Стандартный Sm | Низкие потери Sm | Стандартный Mm | Низкие потери Mm | |
| Вносимые потери | Типичные (дБ) | 0.35 | 0.2 | 0.35 | 0.2 |
| Максимальные (дБ) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Обратные потери (дБ) | ≥60 для APC (8-угольная полировка) |
≥20 для PC | |||
| ≥50 для PC | — | ||||
| Male/Female (дБ) | Male: с контактами, Female: без контактов | ||||
| Прочность на растяжение (дБ) | ≤0.3 (макс. 66N) | ||||
| Вибрация (дБ) | ≤0.3 (10-55 Гц) | ||||
| Термический цикл (дБ) | ≤0.3 (-40~75℃, 21 цикл) | ||||
Геометрический параметр торцевой поверхности:
| Элемент | Спецификация | ||||
| SM | MM | ||||
| RX(мм) | MIN 2000 | ||||
| RY(мм) | MIN 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Макс. разница высоты всех (нм) | МАКС: 500 | ||||
| Макс. разница высоты смежных (нм) | МАКС: 300 | ||||
| Угол по оси X ( °) | -0.2 ~ 0.2 | ||||
| Угол по оси Y ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Углубление сердечника | Н/Д | -100 ~ 200 | |||
Информация для заказа:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (female to female) MF: MPO/MPO (male to a female) MM: MPO/MPO (male to male) |
L: Низкие потери B: Стандартные потери |
12:1×12 жил 48:4×12 жил 72:6×12 жил 96:8×12 жил |
A: TIA568 сквозной тип B: TIA568 обратный тип C: TIA568 перекрестный тип |
от 5 м до 50 м |
|
| Тип разъема | Цвет корпуса | Ферула | Стандарт потерь разъема | Волоконные жилы | Полярность | Длина волокна |
Применение оптического патч-корда MPO to Lc:
Соответствие стандартам Geehe:
