Подробная информация о продукте:
|
| Название модели: | MPO-MPO Multimode 8-волоктные кабели | Ядро волокна: | 8 ядра, 12 сердечников или 24 ядра |
|---|---|---|---|
| Диаметр волокна: | 3,0 мм | Тип разъема: | MTP, MPO, MTP (элита), MPO (элита) |
| Цвет куртки: | Бежевый/аква/зеленый/желтый и т. Д. | Материал для платья из волокон: | Рослость (OFNR), нагнетание (OFNP), LSZH |
| Изоляция: | PLENUM, RISER | Тип волокна: | Mulit Mode (OM3, OM4, OM5 являются необязательными) |
| Длина волны: | 850 нм/1310 нм/1550 нм | Кабельная сборочная длины: | От 1 до 150 метров |
| Выделить: | кабель волокна 10m MPO,mpo 10m к кабелю mpo,mpo 100G к кабелю mpo |
||

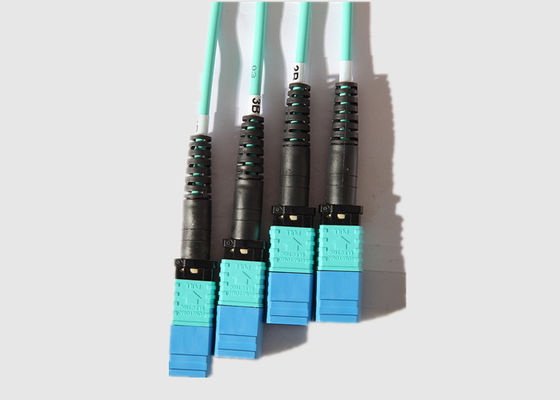

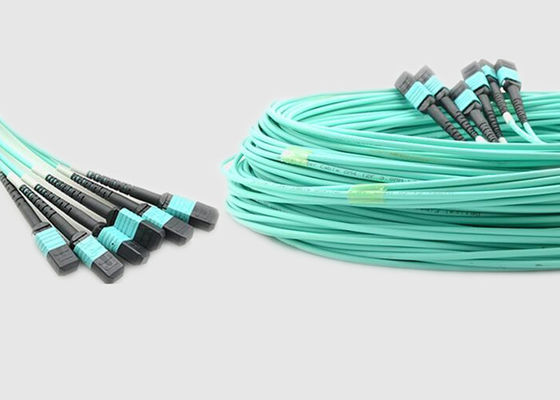

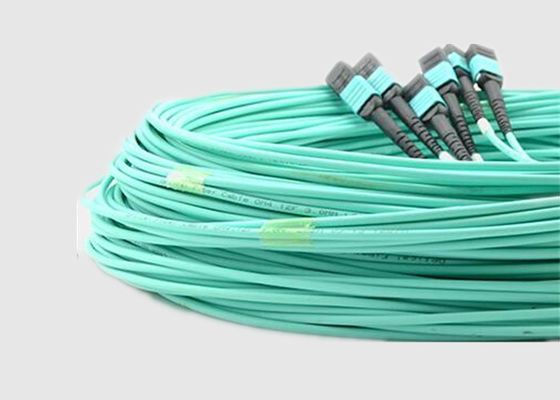

100G OM4 Стандарты 10-метровые предварительно оконцованные кабели MPO-MPO многомодовые 8-волоконные
Преимущества кабеля Mpo к MPO:
* Тип вносимых потерь доступен в стандартном, элитном / низких потерях
* Количество волокон доступно в вариантах 8, 12, 24, 48 жил
* Тип разъема MTP/MPO доступен в: штекерный, гнездовой, штекерный к гнездовому
* Тип волокна доступен в SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Устранение ошибок оконцевания, минимальное время установки
* Оптимизированная производительность - элитный MPO и дискретный премиум-разъем
* Снижение вносимых потерь до 50%
* Доступны одномодовые и многомодовые (плоские/круглые) варианты
Основные характеристики и преимущества:
* Высококачественные оптические волокна OM4, OM3 или одномодовые
* Волокно, нечувствительное к изгибу: минимальный радиус изгиба 7,5 мм
* Доступно одномодовое и оптимизированное для лазера волокно 50 μm (10G)
* Стандартная фуркация 2,0 мм для одноволоконных разъемов
* 100% заводское тестирование с отслеживаемыми данными испытаний
Технические характеристики и параметры:
Производительность оптоволокна:
| Разъем MPO | Стандартный SM | Низкие потери SM | Стандартный MM | Низкие потери MM | |
| Вносимые потери | Типичные (дБ) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальные (дБ) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Обратные потери (дБ) | ≥60 для APC (полировка под углом 8) |
≥20 для PC | |||
| ≥50 для PC | — | ||||
| Штекер/Гнездо (дБ) | Штекер: с контактами, Гнездо: без контактов | ||||
| Прочность на растяжение (дБ) | ≤0,3 ( макс. 66N ) | ||||
| Вибрация (дБ) | ≤0,3 ( 10-55 Гц ) | ||||
| Термический цикл (дБ) | ≤0,3 (-40~75℃, 21 цикл) | ||||
Геометрический параметр торцевой поверхности:
| Элемент | Спецификация | ||||
| SM | MM | ||||
| RX(мм) | МИН 2000 | ||||
| RY(мм) | МИН 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Макс. разница высот всех (нм) | МАКС: 500 | ||||
| Макс. разница высот смежных (нм) | МАКС: 300 | ||||
| Угол по оси X ( °) | -0,2 ~ 0,2 | ||||
| Угол по оси Y ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Углубление сердечника | Н/Д | -100 ~ 200 | |||
Информация для заказа:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (гнездовое к гнездовому) MF: MPO/MPO (штекерное к гнездовому) MM: MPO/MPO (штекерное к штекерному) |
L: Низкие потери B: Стандартные потери |
12:1×12 жил 48:4×12 жил 72:6×12 жил 96:8×12 жил |
A: TIA568 сквозной тип B: TIA568 обратный тип C: TIA568 перекрестный тип |
от 5 м до 50 м |
|
| Тип разъема | Цвет корпуса | Ферула | Стандарт потерь разъема | Волоконные жилы | Полярность | Длина волокна |
Применение кабеля MPO к MPO:
* Установки в помещениях
* Взаимосоединение для модулей O/E
* Сети обработки данных
* Телекоммуникационные сети
* Межфреймовое соединение оптического коммутатора
* Асинхронный режим передачи (ATM)
