Подробная информация о продукте:
|
| Название модели: | MPO до 12 x SC Fiber Breakout Cable | Разъем: | Conec Mtp Push Pull Tab |
|---|---|---|---|
| Разъем б: | SC UPC Simplex | Количество волокон: | 12 ядро |
| Цвет куртки: | Маджента/бежевое/Aqua/зеленый цвет/желтое, красное, etc | Длина волны: | 850/1300nm |
| Длина волокна: | 1m, 3m, 5m или OEM | Минимальный радиус изгиба: | 7,5 мм |
| Нагрузка при испытании на разрыв установки: | 100 n | Кабельная куртка: | LSZH/PLENUM |
| Выделить: | Мультимодный кабель волокна MPO,кабель волокна mpo 12 0.9mm,mpo 0.9mm к кабелю проламывания sc |
||

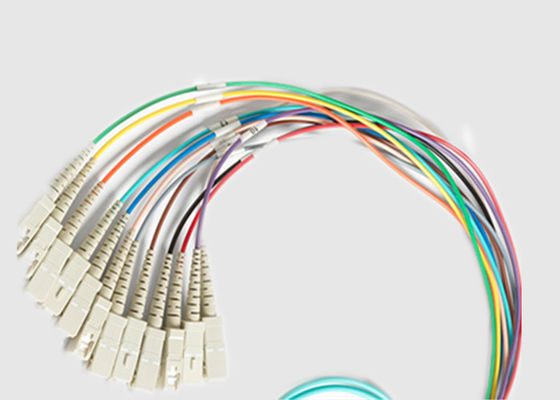

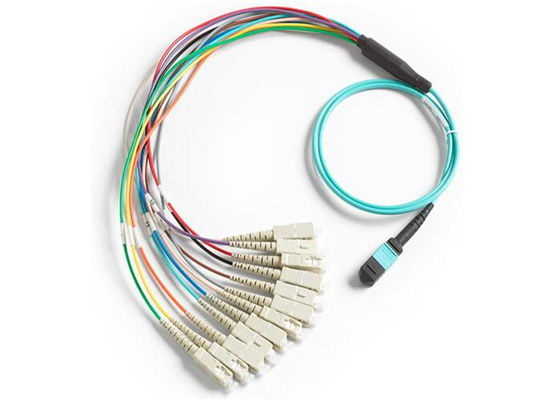

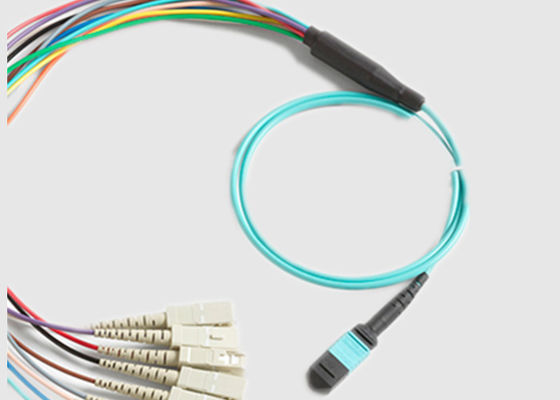

12 цветных волокон 0,9 мм, многомодовый кабель MPO - 12 x SC Fiber Breakout
Основная информация:
Кабель MTP/MPO типа A, готовый к развертыванию в любой одномодовой сети 9/125 MTP/MPO или стандартной оптоволоконной сети. Кабели Singlemode 9/125 лучше всего использовать для длинных кабельных трасс, а нажимные разъемы надежно удерживают их на месте.
Оптоволоконный кабель MTP/MPO также состоит из одного разъема MTP/MPO на одном конце и 12 симплексных разъемов sc APC, Эти кабели-разветвители идеально подходят для тех случаев, когда у вас ограниченное пространство и вы хотите преобразовать свою стандартную оптоволоконную сеть в сеть MTP/MPO высокой плотности, но при этом сохранить отличное оптоволоконное соединение с множеством цветов.
Особенности и преимущества:
Технические характеристики и параметры:
Оптические характеристики оптоволоконного кабеля MPO:
| Разъем MPO | Стандартный Sm | Низкие потери Sm | Стандартный Mm | Низкие потери Mm | |
| Вносимые потери | Типичные (дБ) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальные (дБ) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Обратные потери (дБ) | ≥60 для APC (полировка под углом 8 градусов) |
≥20 для PC | |||
| ≥50 для PC | — | ||||
| Male/Female (дБ) | Male: с контактами, Female: без контактов | ||||
| Прочность на растяжение (дБ) | ≤0,3 (макс. 66 Н) | ||||
| Вибрация (дБ) | ≤0,3 (10-55 Гц) | ||||
| Термический цикл (дБ) | ≤0,3 (-40~75℃, 21 цикл) | ||||
Геометрический параметр торцевой поверхности:
| Элемент | Спецификация | ||||
| SM | MM | ||||
| RX(мм) | MIN 2000 | ||||
| RY(мм) | MIN 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Макс. разница высот всех (нм) | МАКС: 500 | ||||
| Макс. разница высот смежных (нм) | МАКС: 300 | ||||
| Угол по оси X ( °) | -0,2 ~ 0,2 | ||||
| Угол по оси Y ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Core Dip | Н/Д | -100 ~ 200 | |||
Информация для заказа:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (female to female) MF: MPO/MPO (male to a female) MM: MPO/MPO (male to male) |
L: Низкие потери B: Стандартные потери |
12:1×12 core 48:4×12 core 72:6×12 core 96:8×12 core |
A: TIA568 сквозной тип B: TIA568 обратный тип C: TIA568 перекрестный тип |
от 5 м до 50 м |
|
| Тип разъема | Цвет корпуса | Наконечник | Стандарт потерь разъема | Волоконные жилы | Полярность | Длина волокна |
Применение оптоволоконного патч-корда MPO:
Соответствие стандартам Geehe:
