Подробная информация о продукте:
|
| Название модели: | 4 x 4 LC Fiber Breakout Cable | Многомодовый класс: | OM3 |
|---|---|---|---|
| Волоконно -режим: | OM3 50/125μm | Тип разъема: | MTP, MPO, MTP (элита), MPO (элита) |
| Цвет куртки: | Маджента/бежевое/Aqua/зеленый цвет/желтое, красное, etc | LC Connector IL: | ≤0,2db |
| LC Connector RL: | ≥30 дБ | Минимальный радиус изгиба: | 7,5 мм |
| Расстояние 10G Ethernet: | 400 м при 850 нм | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | Двухшпиндельный кабель волокна MPO,кабель mpo 16F 100g,кабель проламывания mpo 400G |
||

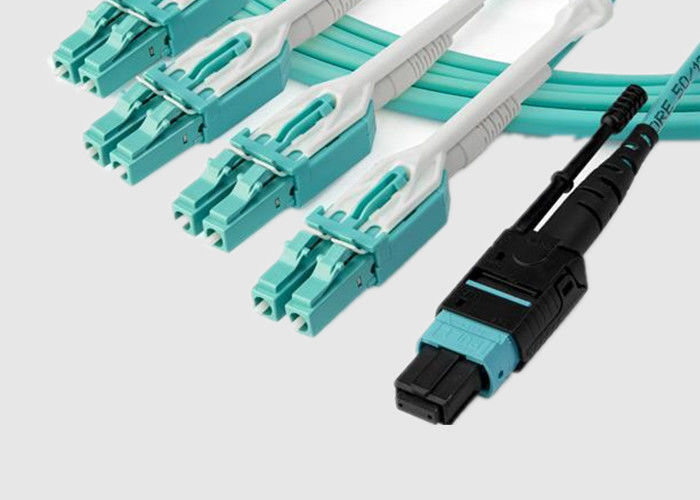

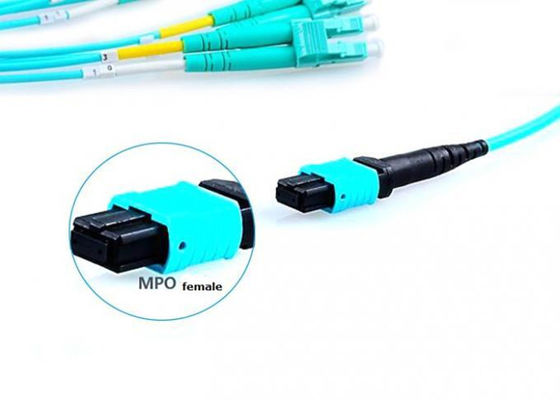

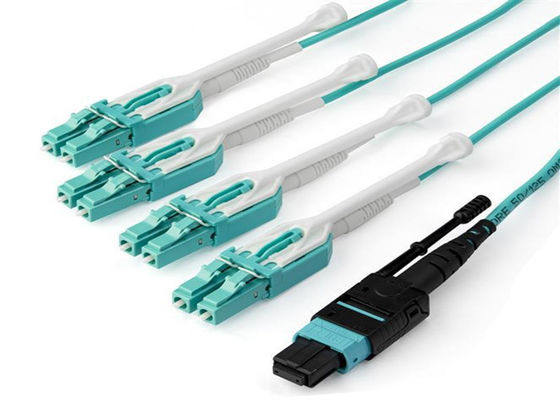

16F Высокоплотный 100G 400G Дуплексный кабель MPO - 4 x 4 LC Fiber Breakout
Основная информация:
Этот кабель MPO breakout / fan-out готов к развертыванию в любой мультимодовой сети 50/125 MTP/MPO.
MPO HD поддерживает более широкий спектр применений и решения для подключения высокой плотности, используемые в центрах обработки данных и других объектах, поскольку он предоставляет больше места для разъемов с улучшенным управлением кабелями для повышения эффективности работы сети передачи данных.
Благодаря разнообразию доступных конфигураций наша команда настроит каждую из них в соответствии с вашими конкретными требованиями, обеспечивая идеальное решение для ваших уникальных приложений подключения.
Особенности и преимущества:
Технические характеристики и параметры:
Производительность 16F MPO Fiber Optic:
| Разъем MPO | Стандартный Sm | Низкие потери Sm | Стандартный Mm | Низкие потери Mm | |
| Вносимые потери | Типичные (дБ) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальные (дБ) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Обратные потери (дБ) | ≥60 для APC (8-угольная полировка) |
≥20 для PC | |||
| ≥50 для PC | — | ||||
| Мужской/Женский (дБ) | Мужской: с контактами, Женский: без контактов | ||||
| Прочность на растяжение (дБ) | ≤0,3 (макс. 66 Н) | ||||
| Вибрация (дБ) | ≤0,3 (10-55 Гц) | ||||
| Термический цикл (дБ) | ≤0,3 (-40~75℃, 21 цикл) | ||||
Геометрический параметр торцевой поверхности:
| Элемент | Спецификация | ||||
| SM | MM | ||||
| RX(мм) | МИН. 2000 | ||||
| RY(мм) | МИН. 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Макс. разница высоты всего (нм) | МАКС: 500 | ||||
| Макс. разница высоты смежных (нм) | МАКС: 300 | ||||
| Угол по оси X ( °) | -0,2 ~ 0,2 | ||||
| Угол по оси Y ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Углубление сердечника | Н/Д | -100 ~ 200 | |||
Информация для заказа:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (female to female) MF: MPO/MPO (male to a female) MM: MPO/MPO (male to male) |
L: Низкие потери B: Стандартные потери |
12:1×12 жил 48:4×12 жил 72:6×12 жил 96:8×12 жил |
A: TIA568 сквозной тип B: TIA568 обратный тип C: TIA568 перекрестный тип |
от 5 м до 50 м |
|
| Тип разъема | Цвет корпуса | Ферула | Стандарт потерь разъема | Волоконные жилы | Полярность | Длина волокна |
Применение предварительно оконцованного кабеля-перемычки HD:
Соответствие стандартам Geehe:
