Подробная информация о продукте:
|
| Название модели: | MPO LGX в стиле | Волоконно -режим: | OS2 9/125 мкм |
|---|---|---|---|
| Количество волокон: | 12 волокна | Передний тип соединителя: | 12x LC Duplex |
| Тип заднего соединителя: | 2x MPO-12 мужчина (закреплен) | Тест длины волны: | 850/1300nm |
| Длина волокна: | 1m, 3m, 5m или OEM | полярность: | Тип а |
| Расстояние 10G Ethernet: | 400 м при 850 нм | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | Кассета стиля MPO LGX,12 кассета волокна MPO,Двухшпиндельная кассета MPO |
||

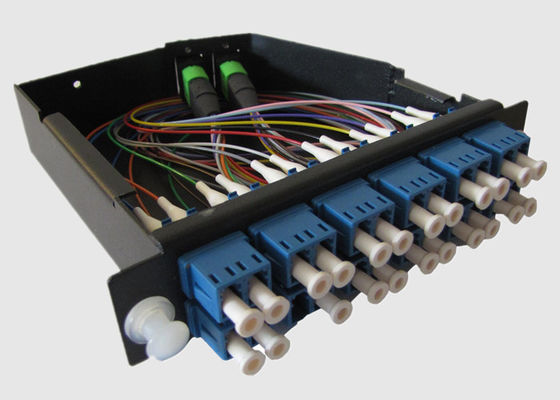

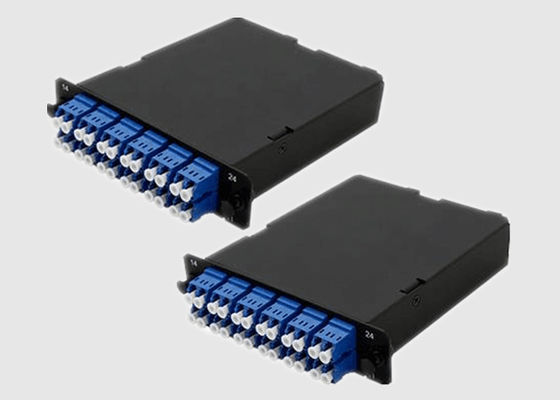

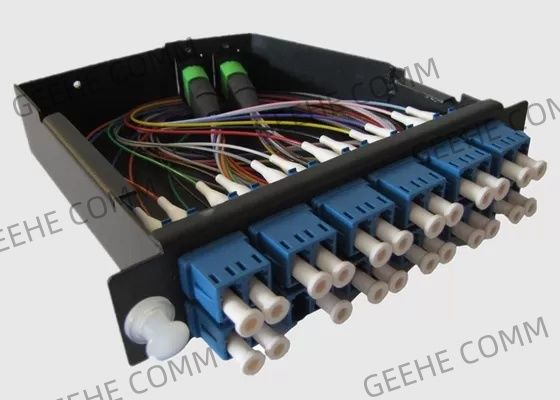

MPO Male to 6x LC/UPC Duplex 12-Fiber Singlemode MPO LGX Style Cassette
Основная информация:
MPO Male to 6x LC/UPC Duplex Cassetteдоступен для продажи кассетный модуль MPO / MTP для модульного шасси 3 слота в 1U 19-дюймовой стойке. Доступен для покупки с конфигурацией разъемов LC в OM3. Используется для соединения магистральных интерфейсов MPO / MTP с интерфейсами LC или SC для коммутации разъемов. Эти кассеты MPO / MTP - быстрый и эффективный способ развертывания с разъемами MTP, заводской заделкой и тестированием для облегчения работы на местах.
Каждый волоконно-оптический адаптер LC, также известный как соединитель, изготовлен с керамической втулкой для точного выравнивания и долговечности, и может использоваться до 500 соединений, каждая кассета LC-MPO тестируется в соответствии с отраслевыми стандартами производительности TIA.
Особенности и преимущества:
Технические характеристики и параметры:
16F Производительность оптоволокна MPO:
| Разъем MPO | Стандартный Sm | Низкие потери Sm | Стандартный Mm | Низкие потери Mm | |
| Вносимые потери | Типичные (дБ) | 0.35 | 0.2 | 0.35 | 0.2 |
| Максимальные (дБ) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Обратные потери (дБ) | ≥60 для APC (8 угол полировки) |
≥20 для PC | |||
| ≥50 для PC | — | ||||
| Мужской/Женский (дБ) | Мужской: с контактами, Женский: без контактов | ||||
| Прочность на растяжение (дБ) | ≤0.3 ( макс. 66N ) | ||||
| Вибрация (дБ) | ≤0.3 ( 10-55 Гц ) | ||||
| Термический цикл (дБ) | ≤0.3 (-40~75℃, 21 цикл) | ||||
Геометрический параметр торцевой поверхности:
| Элемент | Спецификация | ||||
| SM | MM | ||||
| RX(мм) | МИН. 2000 | ||||
| RY(мм) | МИН. 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Макс. разница высоты всех (нм) | МАКС: 500 | ||||
| Макс. разница высоты смежных (нм) | МАКС: 300 | ||||
| Угол по оси X ( °) | -0.2 ~ 0.2 | ||||
| Угол по оси Y ( °) | PC: -0.2 ~ 0.2 APC: 7.8 ~ 8.2 |
-0.2 ~ 0.2 | |||
| Углубление сердечника | Н/Д | -100 ~ 200 | |||
Информация для заказа:
MC-2xMPO/M-12xDLC-24OM3-A: Оптическая кассета MPO, 2x MPO-12 Male to 12x LC/UPC Duplex, 24 волокна Multimode OM3, Тип A, Key up-Key down
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (female to female) MF: MPO/MPO (male to a female) MM: MPO/MPO (male to male) |
L: Низкие потери B: Стандартные потери |
12:1×12 ядер 48:4×12 ядер 72:6×12 ядер 96:8×12 ядер |
A: TIA568 сквозной тип B: TIA568 обратный тип C: TIA568 перекрестный тип |
от 5 м до 50 м |
|
| Тип разъема | Цвет корпуса | Наконечник | Стандарт потерь разъема | Волоконные жилы | Полярность | Длина волокна |
Кассета MPO Применение:
Соответствие стандартам Geehe:
Сертификат RoHS:
