Подробная информация о продукте:
|
| Название модели: | Кабель оптического волокна MPO | Ядро волокна: | 4, 8,12, 16, 24, 48, 72, 96 размеров ядер доступны |
|---|---|---|---|
| Диаметр волокна: | 2,0 мм | Тип разъема: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, FC/APC Connector |
| Цвет куртки: | Бежевый/аква/зеленый/желтый и т. Д. | Материал для платья из волокон: | Рослость (OFNR), нагнетание (OFNP), LSZH |
| Длина волокна: | 1 м или в качестве запроса | Тип волокна: | Одиночный режим (OM3, OM4, OM5 необязательны) |
| Длина волны: | 850 нм/1310 нм/1550 нм | Долгосрочная растягивающая нагрузка: | 50 N |
| Выделить: | кабель волокна 2.0mm MPO,кабель волокна mpo 12 2.0mm,кабель проламывания mpo 2.0mm |
||

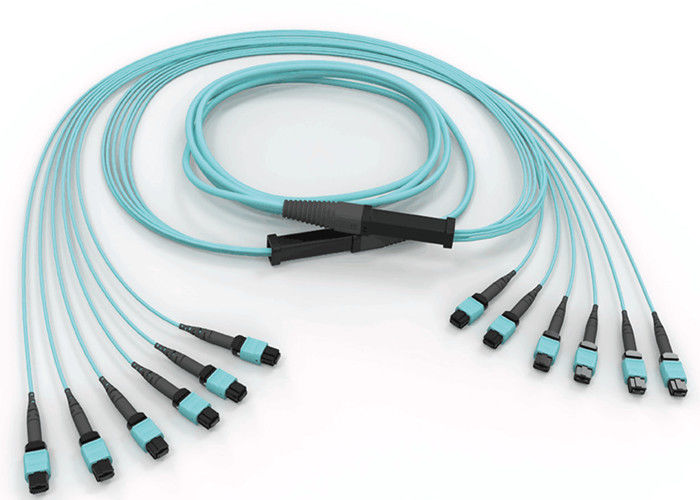

12-жильный оптоволоконный кабель OM3 одномодовый стандартный 2,0 мм Breakout MPO
Краткое описание:
* Доступны варианты с 12 и 24 волокнами
* Корпус разъема, соответствующий отраслевым стандартам
* Оптический кабель, отрезаемый по длине
* Доступны загрузки для дополнительных возможностей прокладки волокон
* Кабельные сборки проходят 100% проверку качества перед отправкой
* Доступны варианты с низкими потерями
* Несколько лент, уложенных внутри круглой оболочки
* Доступны адаптеры обратной связи
* Стандартная фуркация 2,0 мм для одноволоконных разъемов
Основные характеристики и преимущества:
* Корпус разъема, соответствующий отраслевым стандартам
* Упрощает внедрение
* Совместимость с другими предустановленными кабелями
* Оптические кабели MTP/MPO с предварительно оконцованными волокнами
* Наш оптоволоконный кабель доступен в вариантах с 4, 8, 12, 16 и 24 жилами
* Кабель из ПВХ, устойчивый к окислению и деградации
Технические характеристики и параметры:
Производительность оптоволокна:
| Разъем MPO | Стандартный Sm | Низкие потери Sm | Стандартный Mm | Низкие потери Mm | |
| Вносимые потери | Типичные (дБ) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальные (дБ) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Обратные потери (дБ) | ≥60 для APC (полировка под углом 8 градусов) |
≥20 для PC | |||
| ≥50 для PC | — | ||||
| Мужской/Женский (дБ) | Мужской: с контактами, Женский: без контактов | ||||
| Прочность на растяжение (дБ) | ≤0,3 (макс. 66 Н) | ||||
| Вибрация (дБ) | ≤0,3 (10-55 Гц) | ||||
| Термический цикл (дБ) | ≤0,3 (-40~75℃, 21 цикл) | ||||
Геометрический параметр торцевой поверхности:
| Элемент | Спецификация | ||||
| SM | MM | ||||
| RX(мм) | МИН. 2000 | ||||
| RY(мм) | МИН. 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Макс. разница высот всех (нм) | МАКС.: 500 | ||||
| Макс. разница высот смежных (нм) | МАКС.: 300 | ||||
| Угол по оси X (°) | -0,2 ~ 0,2 | ||||
| Угол по оси Y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Углубление сердечника | Н/Д | -100 ~ 200 | |||
Информация для заказа:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (female to female) MF: MPO/MPO (male to a female) MM: MPO/MPO (male to male) |
L: Низкие потери B: Стандартные потери |
12:1×12 жил 48:4×12 жил 72:6×12 жил 96:8×12 жил |
A: TIA568 сквозной тип B: TIA568 обратный тип C: TIA568 перекрестный тип |
от 5 м до 50 м |
|
| Тип разъема | Цвет корпуса | Наконечник | Стандарт потерь разъема | Волоконные жилы | Полярность | Длина волокна |
Применение MPO к MTP:
* Системы проводки центров обработки данных
* Оконцовки MPO-MPO или MPO-Breakout
* Оконцовка головного конца к оптоволоконной “магистрали”
* Оконцовка оптоволоконных стоечных систем
* Оптическая система 40G и 100G, модуль QSFP
