Подробная информация о продукте:
|
| Модельное имя: | Кабели 8-Fiber MPO-MPO мультимодные | Ядр волокна: | 8 ядров, 12 ядра или 24 ядра |
|---|---|---|---|
| Диаметр кабеля: | Микро- ± 0.1mm ядров 3,0 ± 0.3mm Patchlead Макс OD 24 ядров 4,5 Макс OD 24 хобота кабеля | Тип соединителя: | MPO к дуплексу LC UPC |
| Цвет куртки: | Aqua/зеленое/желтый цвет, etc | Материал куртки волокна: | Рослость (OFNR), нагнетание (OFNP), LSZH |
| Изоляция: | Нагнетание, рослость | Тип волокна: | Режим Mulit (OM3, OM4, OM5 опционные) |
| Польский тип: | УПК к УПК | Длины сборки кабеля: | 1 до 150 метров |
| Выделить: | 144 кабель волокна волокон MPO,кабель волокна 100G MPO,144 кабель mpo волокон 100g |
||

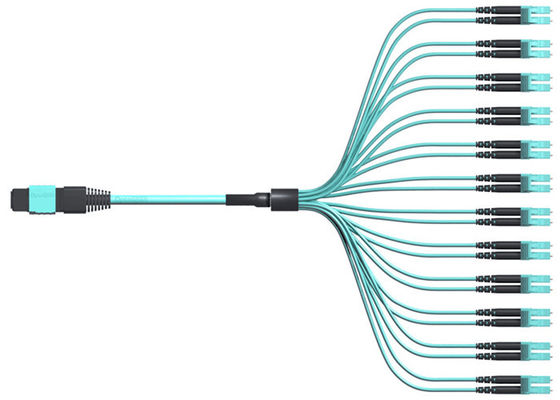

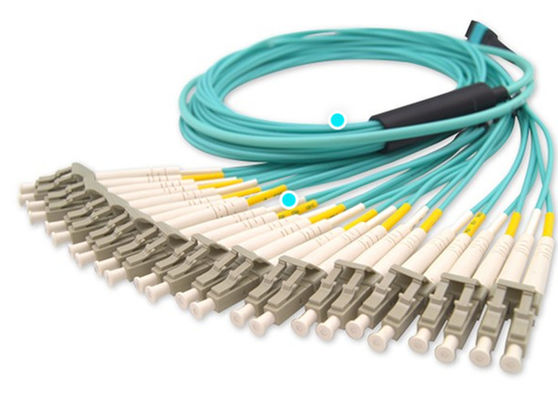

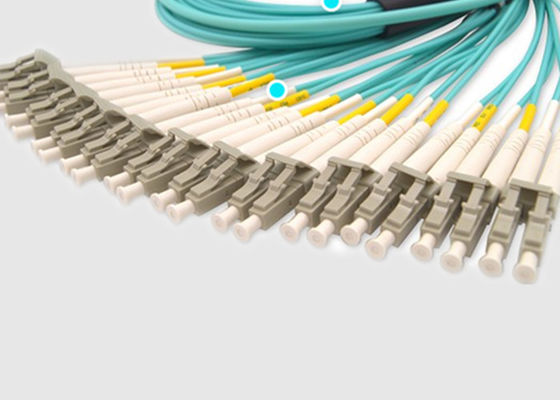

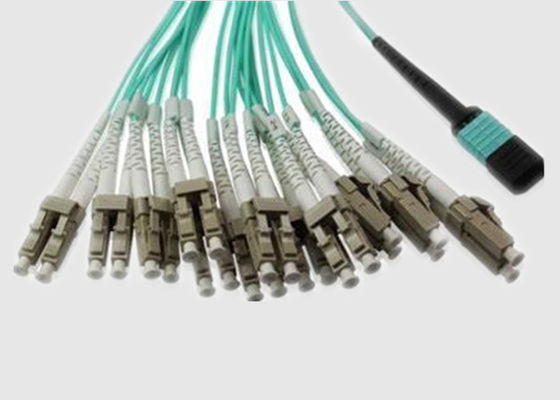

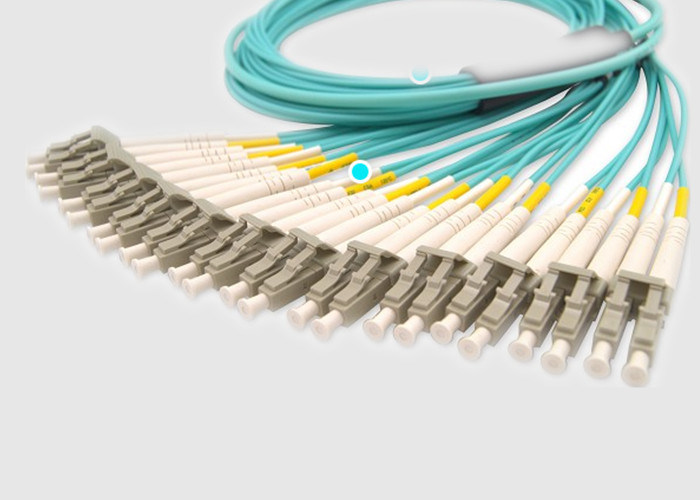

24-144 волокна OM3 LC Dulpex 40/100G MTP/оптическое волокно MPO кабели заплаты
Mpo к пункту надувательства кабеля MPO:
Сборку кабеля Ferrule MPO24xFibers можно использовать с 24xfibers ferrules MPO к модулю LC обеспечивая совместимую инфраструктуру 40/100G для наследия не-параллельное волокно Ethernet оптики 4/8/10/16G направляет сети протоколов.
Собрания предложены в основных 2 стандартных вариантах как хоботы используя двойную структуру mm OD MicroCable куртки 4,5 и по мере того как заплата водит используя одиночную куртку, структуру 3 mm OD MicroCable. Небольшой и компактный размер MIcroCable идеален для применений центра данных высокой плотности.
Основные преимущества Features&:
Спецификации и параметр:
Представление оптического волокна:
| Соединитель MPO | Стандартный Sm | Малопотертый Sm | Стандартный Mm | Малопотертый Mm | |
| Вносимая потеря | Типичный (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальный (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Потеря возвращения (dB) | ≥60 для APC (блеск 8 углов) | ≥20 для ПК | |||
| ≥50 для ПК | — | ||||
| Мужской/женский (dB) | Мужчина: со штырями, женскими: без штырей | ||||
| Прочность на растяжение (dB) | ≤0.3 (максимальное 66N) | ||||
| Вибрация (dB) | ≤0.3 (10-55Hz) | ||||
| Термальный цикл (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Геометрический параметр конечной грани:
| Деталь | Спецификации | ||||
| SM | MM | ||||
| RX (mm) | МИНУТА 2000 | ||||
| RY (mm) | МИНУТА 5 | ||||
| Высота волокна (nm) | 1000-3500 | ||||
| Максимальная разница. Высота все (nm) | МАКС: 500 | ||||
| Максимальная разница. Adj высоты (nm) | МАКС: 300 | ||||
| Угол X-оси (°) | -0,2 | 0,2 | ||||
| Угол Y-osи (°) | ПК: -0,2 | 0,2 APC: 7,8 | 8,2 | -0,2 | 0,2 | |||
| Погружение ядра | N/A | -100 | 200 | |||
Упорядочение информации:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO /MPO (женщина к женщине) MF: MPO/MPO (мужчина к женщине) MM: MPO/MPO (мужчина к мужскому) | L: Малопотертый B: Стандартная потеря | ядр 12:1×12 ядр 48:4×12 ядр 72:6×12 ядр 96:8×12 | : TIA568 типа через B: Тип обратного TIA568 C: TIA568 типа взаимн | 5M к 50M | |
| Тип рода | Расквартировывать цвет | Ferrule | Стандарт потери соединителя | Ядри волокна | Полярность | Длина волокна |
MPO к применению кабеля MPO:
Фабрика Geehe:
