Подробная информация о продукте:
|
| Наименование модели: | Настенная оптическая патч-панель | СТРУКТУРА: | 19-дюймовая стойка |
|---|---|---|---|
| Материал шкафа: | Холоднокатаная сталь, AL | Цвет стойки: | Черный, белый, серый или OEM |
| Высота: | 1U, 2U, 3U, 4U, 8U | порты: | 6, 12, 24, 48, 72, 96, 144 |
| Соединитель: | СК ЛК ФК СТ | Толщина: | 0.8mm, 1.0mm, 1.2mm |
| Макс. Ядра волокна: | 12 | Размеры (ВхШхГ): | 48.2×27.8×44 мм |
| Выделить: | 19 пульт временных соединительных кабелей волокна SC дюйма 1U,19 пульт временных соединительных кабелей волокна держателя стены дюйма 1U,гаван пульт временных соединительных кабелей волокна sc 1U 24 |
||

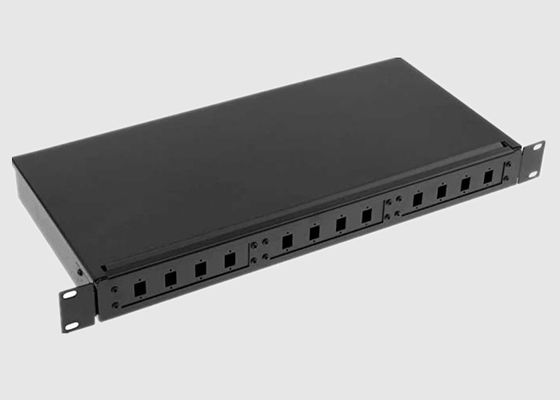

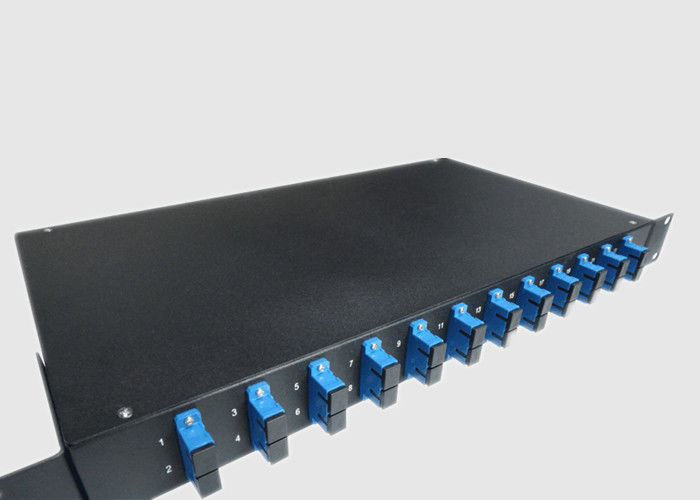

19-дюймовая настенная патч-панель для оптоволокна 1U с 24 портами SC
Основная информация:
19-дюймовая выдвижная патч-панель для оптоволокна разработана для облегчения внутренней организации оптоволокна, а также для максимального увеличения плотности оптоволокна в стойках высотой 1U, 2U и 4U.

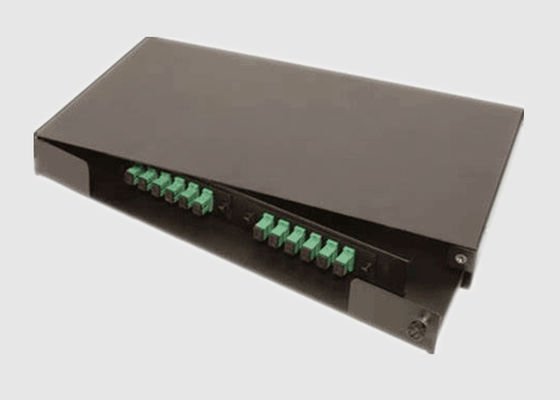

Выдвижной лоток обеспечивает легкий доступ к оптоволоконному кабелю. Панель поддерживает конфигурации 1×4, 1×8, 1×16, 1×32, 1×64, 2×4, 2×8, 2×16, 2×32 в SC Simplex, SC Duplex, ST/FC (D вырез), LC Duplex (SC simplex footprint), LC Quad (SC Duplex footprint). Доступны версии с вырезами MTP MPO на задней панели для использования с предварительно оконцованными магистралями MTP/MPO, соответствующие оптоволоконные аксессуары и пигтейлы являются опциональными.
Преимущества и особенности настенной патч-панели:
Применение настенной патч-панели:
Технические характеристики и технологические параметры:
| Параметр | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Рабочая длина волны(нм) | SDWC:1310&1550;STWC:1310,1490&1550 | ||||||||||
| Диапазон длин волн порта(нм) | 1310 ±40,1490 ±10 и 1550 ±40 | ||||||||||
| Вносимые потери @1310нм/1550нм | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Равномерность (дБ) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 нм (дБ) | ≤0.3 | ||||||||||
| Входная мощность (мВт) | 250max | ||||||||||
| Рабочая температура (℃) | -40~+85℃ | ||||||||||
| Температура хранения (℃) | -40~+85℃ | ||||||||||
| Тип волокна | Corning G657A1, 900μm, 2mm, 3mm Loose Tube | ||||||||||
| Размеры (Д×Ш×В) (мм) | 100×80×10,141×115×18,По запросу | ||||||||||
* Вышеуказанные спецификации исключают разъем
Спецификация 19-дюймовой стойки:
| 19-дюймовая стойка | LGX | ||||||||||
| Конфигурация | 1U | 2U | 1U | 2U | |||||||
| Размеры упаковки(мм) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Размеры установки(мм) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Информация для заказа:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Премиум A: Класс A X: В соответствии с требованиями заказчика |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550нм | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 м x: В соответствии с требованиями заказчика |
25:250μM волокно 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00:нет подключения |
D:D 1U: J1 2U: J2 |
|||
| Класс | Количество портов | Рабочая длина волны | Коэффициент связи | Длина волокна | Тип волокна | Тип разъема | Размер | |||
Обслуживание Wuhan Geehe:
1) Высокая стабильность окружающей среды
Низкие вносимые потери, низкие поляризационно-зависимые потери, низкое обратное отражение и хорошая однородность
2) Компактная структура
Небольшой размер, его можно напрямую установить в различные распределительные коробки и занять мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт, попадающий в руки клиентов, проходит строгие испытания
4) Высококачественный проволочный стержень
Отличный провод ПВХ, хорошая прочность и прочность, длительный срок службы
