Подробная информация о продукте:
|
| Наименование модели: | Оптические патч-панели 24 порта | СТРУКТУРА: | сталь, прокатая холодно |
|---|---|---|---|
| No адаптера/порта: | 24 | Тип адаптера: | SC Duplex (синий) |
| Высота: | 1U, 2U, 3U, 4U, 8U | порты: | 6, 12, 24, 48, 72,96, 144 |
| Диапазон регулировки монтажа: | 50 мм | Материал из пластины: | 1.5mm SPCC (черное покрытие) |
| Покрытие материала: | Порошковое покрытие | Размеры 1U (Hxwxd): | 483×44×230 мм |
| Емкость соединения: | 24 волокна | Соответствие требованиям RoHS: | Соответствует |
| Выделить: | Порт пульта временных соединительных кабелей 24 оптического волокна,19" установленный шкафом пульт временных соединительных кабелей волокна,Переходники SM пульта временных соединительных кабелей волокна двухшпиндельные |
||

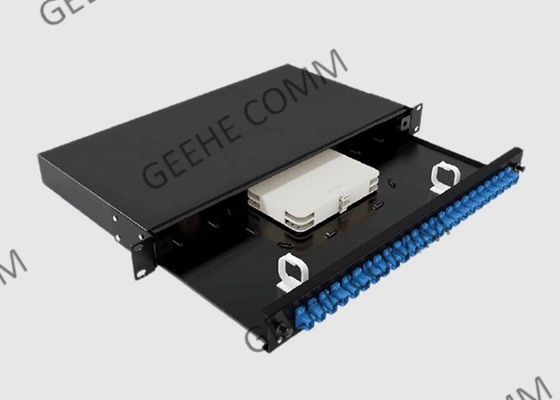

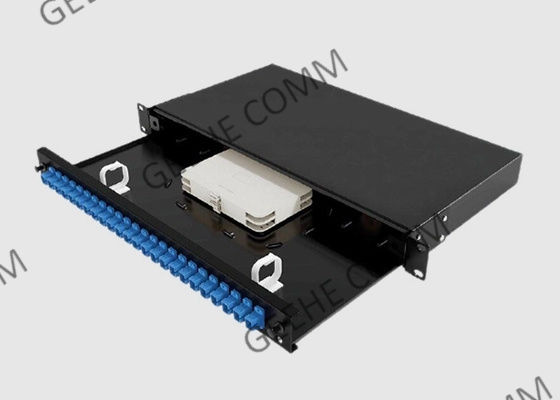

19" Раковины монтированные оптические волокна патч панели 24 порта SM дуплексные адаптеры
Основная информация:
19 дюймовые панели для установки на стойке из волокна доступны с ST, SC, LC или FC стилями адаптеров в мультимодном или одномодном вариантах.
Предназначен для защиты и закрепления входящих волоконно-волоконных кабелей для перенаправления в другие зоны и подключения к сетевому оборудованию в кабинете связи.
Сдвижная подставка означает, что панель не должна быть снята с стойки во время конфигурации, так как подставка может быть закреплена под углом 45 градусов, что дает стабильную платформу,для простоты установки.
Панели имеют размер 1U в стандартном исполнении, с интегрированными позициями связки сильных элементов и поставляются с набором управления волокнами (FOM), включая держатель сцепления, клипы и кабельные железы.
Волокнистые пластыри 24 портаПреимущества и особенности:
1) Сдвижная панель пластырей для легкой переработки и обслуживания
2) Передняя панель оснащена SC,LC,FC, адаптерами
3) точка соединения для фиксации кассеты из волокон
4) Структура конструкции из холоднокатаной стали
5) Фиксированная подставка
Волокнистые пластыри 24 портаПрименение:
1) Телекоммуникационные сети
2) FTTH
3) Сетевые сети LAN, WAN, CATV
4) Окончание действия активного устройства
5) видеонаблюдение
6) IPTV
Спецификации и технологические параметры:
| Параметр | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | 2х4 | 2х8 | 2х16 | 2х32 | ||
| Рабочая длина волны(nm) | SDWC:1310&1550;STWC:1310,1490 и 1550 | ||||||||||
| Диапазон длины волны порта(nm) | 1310 ± 40,1490 ± 10 и 1550 ± 40 | ||||||||||
| Потеря вставки @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Однородность (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 нм (dB) | ≤ 0.3 | ||||||||||
| Сила ввода (мВт) | 250 максимум | ||||||||||
| Рабочая температура (°C) | -40 ~ +85°C | ||||||||||
| Температура хранения (°C) | -40 ~ +85°C | ||||||||||
| Тип волокна | Corning G657A1, 900μm, 2mm, 3mm Loose Tube | ||||||||||
| Размеры ((L×W×H) (мм) | 100х80х10,141х115х18,По запросу | ||||||||||
* Вышеупомянутая спецификация исключительно соединителя
19 дюймовая стойка:
| 19 дюймовая стойка | LGX | ||||||||||
| Конфигурация | 1U | 2U | 1U | 2U | |||||||
| Размеры упаковки(мм) | 482.6×278×44 | 482.6×278×88 | 129х125х29 | 129×125×58 | |||||||
| Размеры установки(мм) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 на 29.2(2-Φ7) | |||||||
Информация о заказе:
| Белокожие крови... | Х- | X2- | 35- | XX- | Х- | XX- | XX- | X | ||
| P: Премия А: класс А X: Следуйте требованиям клиента |
13Плохо. 141X4 - Что? 232Два X32 |
35:1310/1550 нм | 01: 01:99 0202:98 ...... 5050.50 |
11 м x:Следуйте требованиям клиента |
25: 250μM Волокно 09:900μM - свободное волокно |
СК: SC/UPC SA: SC/APC 00Нет подключения |
D:D 1U:J1 2U:J2 |
|||
| Уровень | Номер порта | Операция "Длина волны" | Соотношение сцепления | Длина волокна | Тип волокна | Тип соединителя | Размер | |||
Служба Ухань Гихэ:
1) Высокая экологическая стабильность
Низкие потери вставки, низкие потери, зависящие от поляризации, низкое отражение спины и хорошая однородность
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различных коробки передачи и просто занимают мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования
4) Высококачественный проволочный прут
Отличная ПВХ-проволока, хорошая прочность и выносливость, долгий срок службы
