Подробная информация о продукте:
|
| Наименование модели: | Заплата волокна и панель соединения | СТРУКТУРА: | сталь, прокатая холодно |
|---|---|---|---|
| No адаптера/порта: | 24 | Тип адаптера: | SC Duplex (синий) |
| Высота: | 1U, 2U, 3U, 4U, 8U | порты: | 6, 12, 24, 48, 72,96, 144 |
| Диапазон регулировки монтажа: | 50 мм | Материал из пластины: | 1.5mm SPCC (черное покрытие) |
| Покрытие материала: | Порошковое покрытие | Размеры 1U (Hxwxd): | 483 (H) × 44 (H) × 380 мм (W) |
| Емкость соединения: | 24 волокна | Соответствие требованиям RoHS: | Соответствует |
| Выделить: | Скольжение из панели соединения волокна 1U,Заплата волокна 3 переходников и панель соединения,Скольжение из пульта временных соединительных кабелей волокна 1U |
||

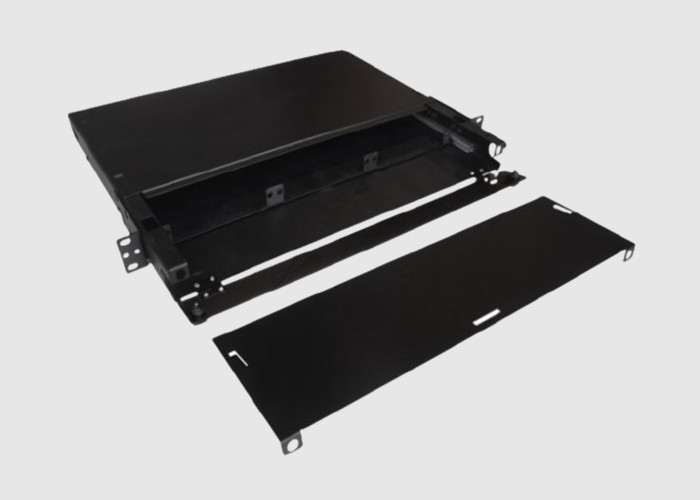

Выдвижная панель для волоконно-оптических патч-панелей и сплайсов 1U, вместимость 3 адаптерные панели
Основная информация:
Эта монтируемая в стойку волоконно-оптическая патч-панель представляет собой устройство высотой 1 Rack Unit (1RU), с 3 панелями для оконечивания, для монтажа в стойку 19" и 23", предназначенное для поддержки патчинга и сращивания в одном устройстве, до 36 волокон. Волоконный корпус имеет выдвижную основную панель со встроенным ограничителем лотка для предотвращения чрезмерного выдвижения волоконных кабелей. Направляющие ящика нейлоновые, что облегчает выдвижение и задвижение ящика. Волоконный корпус также имеет двухсекционную верхнюю часть и дверцу с защелкой для легкого доступа к адаптерным панелям. FB23-5845RT3 является одним из семейства устройств, поддерживающих оконечивание волокон в приложениях для монтажа в стойку.
Эта монтируемая в стойку волоконно-оптическая патч-панель включает в себя волоконно-оптические одномодовые пигтейлы OS2 (3 метра), адаптерные панели LGX ST и три лотка для сращивания на 24 волокна. Она также включает в себя систему выдвижения ящика для легкой установки и обслуживания.
Волоконно-оптические патч-панели на 24 портаПреимущества и особенности:
Волоконно-оптические патч-панели на 24 портаПрименение:
1) Телекоммуникационные сети
2) FTTH
3) Локальные, глобальные сети, сети CATV
4) Оконечивание активных устройств
5) CCTV
6) IPTV
Спецификация и технологические параметры :
| Параметр | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Рабочая длина волны(нм) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| Диапазон длин волн портов(нм) | 1310 ±40,1490 ±10 и 1550 ±40 | ||||||||||
| Вносимые потери при 1310 нм/1550 нм | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Равномерность (дБ) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL при 1310/1550 нм (дБ) | ≤0.3 | ||||||||||
| Входная мощность (мВт) | 250max | ||||||||||
| Рабочая температура (℃) | -40~+85℃ | ||||||||||
| Температура хранения (℃) | -40~+85℃ | ||||||||||
| Тип волокна | Corning G657A1, 900μm, 2mm, 3mm Loose Tube | ||||||||||
| Размеры (Д×Ш×В) (мм) | 100×80×10,141×115×18,По запросу | ||||||||||
* Вышеуказанная спецификация исключает разъем
Спецификация для 19-дюймовой стойки:
| 19-дюймовая стойка | LGX | ||||||||||
| Конфигурация | 1U | 2U | 1U | 2U | |||||||
| Размеры упаковки(мм) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Размеры установки(мм) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Информация для заказа:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Премиум A: Класс A X: В соответствии с требованиями заказчика |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550нм | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 м x: В соответствии с требованиями заказчика |
25:250μM волокно 09:900μM Loose Fiber |
SC: SC/UPC SA: SC/APC 00:no connect |
D:D 1U: J1 2U: J2 |
|||
| Класс | Количество портов | Рабочая длина волны | Коэффициент связи | Длина волокна | Тип волокна | Тип разъема | Размер | |||
Обслуживание Wuhan Geehe:
1) Высокая стабильность окружающей среды
Низкие вносимые потери, низкие поляризационно-зависимые потери, низкое обратное отражение и хорошая однородность
2) Компактная структура
Небольшой размер, может быть непосредственно установлен в различных распределительных коробках и занимает мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт, попадающий в руки клиентов, проходит строгие испытания
4) Высококачественный проволочный стержень
Отличный провод ПВХ, хорошая прочность и эластичность, длительный срок службы
