Подробная информация о продукте:
|
| Наименование модели: | Разделятель оптического луча 2xN | Тип кабеля: | 9/125um однорежимное |
|---|---|---|---|
| Тип PLC покрывая: | микро плс | Разделяя коэффициент: | 2xN |
| Диаметр кабеля: | 125um | Длина волокна: | Подгонянное Length1M, 1.5M, 2M, 2.5M, таможня |
| Тип волокна: | G657 ранг оптически | Гаван длина волны: | 1310-1550nm |
| Пакет: | Стальная трубка, черный ящик ABS, шкаф, модуль | Длина: | 1M или 1.5m |
| Выделить: | Splitter луча оптического волокна 2xN,Однорежимный Splitter луча волокна 900 μm,Оптически Splitter луча для GPON |
||

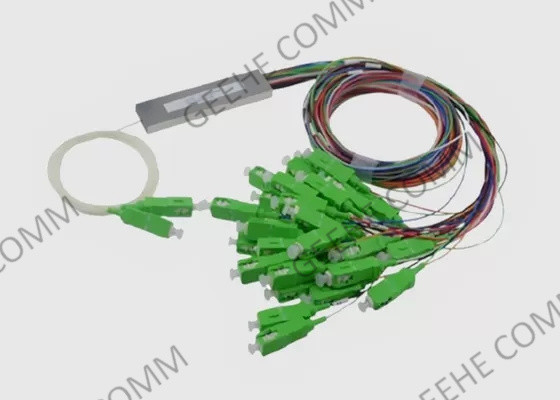

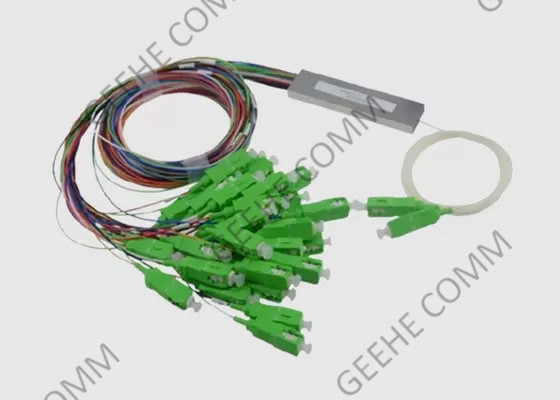

Однорежимный 900 мкм вход SC APC 2xN Разделятель оптического луча для GPON
Быстрый обзор:
Enablence Technologies предлагает 2xN оптические модули разделителя / соединителя, основанные на нашем запатентованном процессе CVD для изготовления плоской световолновой схемы (PLC).Наши модули разделителя / соединителя имеют низкую потерю вставки и низкую зависимость поляризации в широком диапазоне длин волн и температурыОптические волокна связаны с микросхемами ПЛК с использованием точных методов многоволоконного выравнивания.и квалифицированы по стандартам Telcordia GR-1209-CORE и GR-1221-CORE.
Особенности и преимущества разделителя ПЛК:
Применение и стандарт
Спецификация и параметры
| Параметр | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | 2х4 | 2х8 | 2х16 | 2х32 | ||
| Рабочая длина волныnm) | 1260 ~ 1650 гг. | ||||||||||
| Диапазон длины волны порта (nm) | 1310 ± 20,1490 ± 10 и 1550 ± 20 | ||||||||||
| Потеря вставки@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Однородность(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 нм (dB) | ≤ 0.3 | ||||||||||
| Потеря возврата @ 1310/1551 нм (dB) | ≤ 55 | ||||||||||
| Сила ввода(мВт) | 250 максимум | ||||||||||
| Операционная температура(°C) | -40 ~ +85°C | ||||||||||
| Температура хранения(°C) | -40 ~ +85°C | ||||||||||
| Тип волокна | Корнинг G657A1 | ||||||||||
Размеры пакета разделителя ПЛК:
| WxHxD(мм) | Порт | ||||
| 60х7х4 | 1х4 | 1х8 | 2х4 | 2х8 | |
| 60х12х4 | 1х16 | 2х16 | |||
| 80х12х6 | 1х32 | 2х32 | |||
| 100х40х6 | 1х64 | ||||
Информация о заказе:
| ПЛК | AAA | В. | CC | D | EE | ФФ | GG |
| 104=1х4 108=1х8... 164=1х64 204=2х4... 232=2х32 | 1=900μm свободно | 05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 20 = 2,5 м | 1=900μm свободно | 05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 20 = 2,5 м | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Нет разъема | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Нет разъема | |
| Конфигурация | Тип входного волокна | Длина входного волокна | Длина выходного волокна | Выходное волокно | Вводный разъем | Выходной соединитель |
