Подробная информация о продукте:
|
| Наименование модели: | Разделитель ПЛК оптического волокна | Стиль пакета: | Модуль ABS |
|---|---|---|---|
| Тип конфигурации: | 1х8 | Тип волокна: | G652D, G657A1, волокно G657A2 |
| Тип соединителя: | FC/APC | Диаметр волокна вход-выхода: | 20,0 мм |
| Длина входного/выходного волокна: | 1.5м | Соотношение разделения: | 50/50 разделений (ровных) |
| Гаван длина волны: | 1260 - 1650nm | Маркировки оптических волокон: | Входной сигнал - белизна, выход - серый, белый, красный, черная |
| Выделить: | Splitter волокна высокой плотности оптический,50/50 Splitter кабеля оптического волокна,Оптически Splitter для FTTH |
||

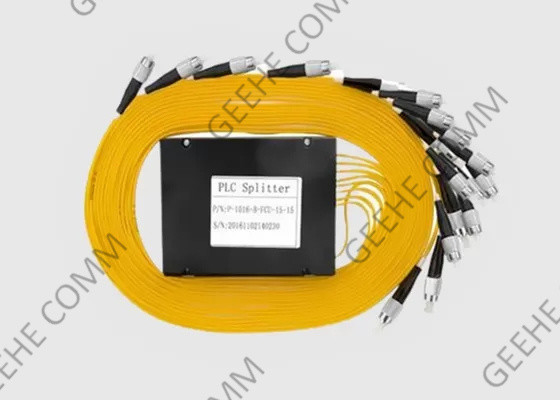

50:50 Костюм высокоплотный оптический волокно разделитель 1 × 16 Для FTTH & GEPON
Основная информация
Пассивные оптические разделители оптоволокна предлагают простой, удобный и компактный метод разделения волокнистого сигнала по паре волокон.
Оптические разделители работают, позволяя оптическому сигналу, проходящему через волокно, быть разделенным между несколькими выходными схемами.Оптические разделители являются ключевым компонентом во многих пассивных оптических сетях, включая установки FTTx.Разделятель ПЛК - это интегрированное оптическое устройство с планерной длиной волны, основанное на кварцевой подложке, с небольшими размерами, длиной волны широкого поля действия и высокой надежностью и высокими характеристиками соотношения разделения.
3мм и 900мм варианты раздвоенного хвоста и различные стили соединителей предлагаются как в одномодных, так и в мультимодных приложениях.
Модуль ПЛК ABS характеристики и преимущества:
Применение и стандарт
Спецификация и параметры
| Параметр | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | 2х4 | 2х8 | 2х16 | 2х32 | ||
| Рабочая длина волныnm) | 1260 ~ 1650 гг. | ||||||||||
| Диапазон длины волны порта (nm) | 1310 ± 20,1490 ± 10 и 1550 ± 20 | ||||||||||
| Потеря вставки@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Однородность(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 нм (dB) | ≤ 0.3 | ||||||||||
| Потеря возврата @ 1310/1551 нм (dB) | ≤ 55 | ||||||||||
| Сила ввода(мВт) | 250 максимум | ||||||||||
| Операционная температура(°C) | -40 ~ +85°C | ||||||||||
| Температура хранения(°C) | -40 ~ +85°C | ||||||||||
| Тип волокна |
Корнинг G657A1 |
||||||||||
Размеры пакета ABS:
| W × H × L (мм) | Порт | ||||
| 100х80х10 | 1х4 | 1х8 | 2х4 | 2х8 | |
| 120х80х18 | 1х16 | 1х32 | 2х16 | 2х32 | |
| 140х114х18 | 1х32 | 2х32 | 1х64 | ||
Информация о заказе:
| ПЛК- | ААА- | В- | CC- | Д- | EE | ФФ- | GG |
| 104=1х4 108=1х8... 164=1х64 204=2х4... 232=2х32 | 2=2,0 мм куртка 3=3,0 мм куртка |
05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 20 = 2,5 м | 2=2,0 мм куртка 3=3,0 мм куртка |
05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 20 = 2,5 м | FA=FC/APC SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Нет разъема | FA=FC/APC SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Нет разъема | |
| Конфигурация | Тип входного волокна | Длина входного волокна | Длина выходного волокна | Длина выходного волокна | Коннектор ввода | Выходной соединитель |

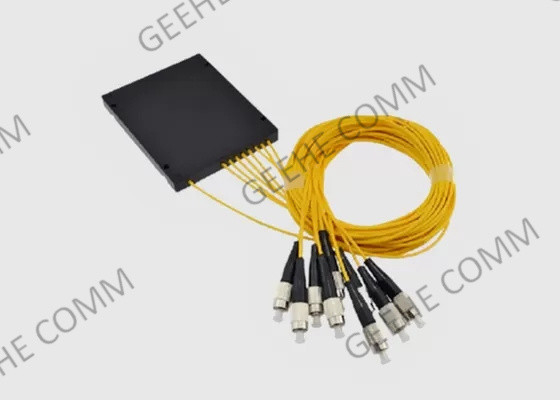

Пакет разделителя ABS PLC:
Служба связи:
1) Высокая экологическая стабильность
Низкие потери вставки, низкие потери, зависящие от поляризации, низкое отражение спины и хорошая однородность
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различных коробки передачи и просто занимают мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования
4) Аудит завода
Мы сотрудничаем с известными брендами и японскими клиентами, с 15-летним опытом фабричной инспекции и знакомы со всем процессом инспекции SGS
5) Собственные испытательные лаборатории
Наш завод имеет свои собственные лаборатории испытаний АГИН, машины импортируются из Японии, надежность может быть гарантирована
