Подробная информация о продукте:
|
| Модельное имя: | MPO к кабелю проламывания волокна 4x LC двухшпиндельному | Режим волокна: | OM3 (50/125) |
|---|---|---|---|
| Диаметр кабеля: | 3.0MM | Тип соединителя: | MPO женское - дуплекс LC |
| Цвет куртки: | Маджента/бежевое/Aqua/зеленый цвет/желтое, красное, etc | Длина волны: | 850/1300нм |
| Длина волокна: | 1m, 3m, 5m или OEM | Минимальный радиус загиба: | 7.5мм |
| Установка растягивающей нагрузки: | 100 н | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | MPO к кабелю проламывания волокна 4x LC двухшпиндельному,8 кабель проламывания волокна волокна OM3 |
||
Женщина MPO к соединителям оптического волокна MPO мужскому однорежимному 9/125 MPO для сети
Быстрый обзор:
* 1-864 пре-прекращенных сборок кабеля доступны
* смогите быть конструировано со следующими типами волокна: SM, загиб нечувствительный SM; 62.5µm MM; оптимизированный лазер 50µm (OM2) и 50µm (OM3/OM4)
* собрания ленты 12F/8F MPO доступные которые облегчают быстрое & легкое прекращение волокон ленты для решений 1G/10G/40G/100G
* ориентированные на заказчика варианты прекращения и кабеля доступные
* доступный с соединителем MPO Sumitomo гибким, который позволяет изменению рода и полярности в поле так же, как пушпульной деятельности.
* рослость, нагнетание, и варианты LSZH доступные
* все конфигурации соединителя индустриального стандарта можно определить

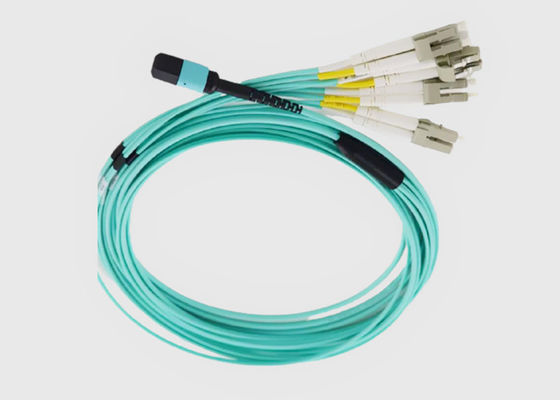

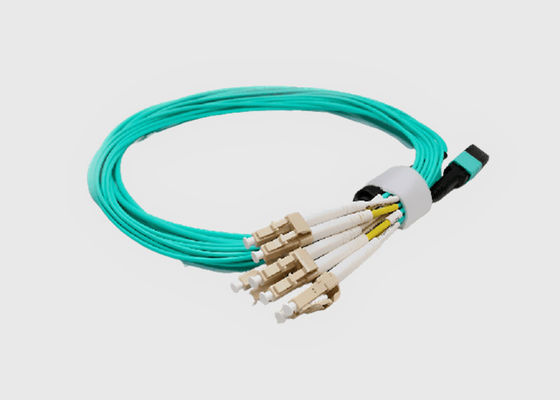

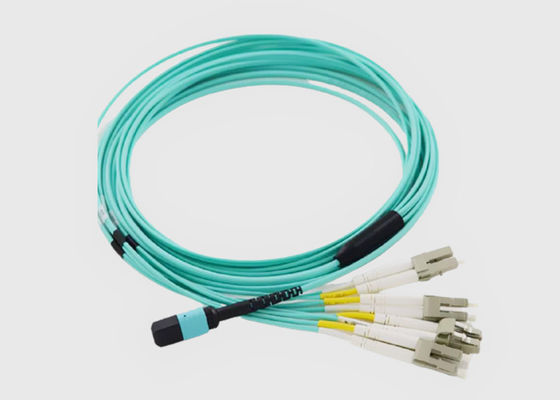

MF-MPO/F-4xDLC-OM3-x M-B-LS Geehe фабрика пре-прекратило MPO к 4xLC кабелю проламывания дуплекса 50/125 10G OM3, предлагая потребителю преимущество однородного качества, гораздо быстрее установке, и более простому управлению кабеля. Этот кабель проламывания MPO состоится из одной разъем-розетки MPO и двухшпиндельных соединителей волокна 4xLC на другом конце. Кабели проводки MPO используют 8 волокон ядра OM3 полно для того чтобы передать 40Gbps. 4 волокна в каждом направлении передавая на 10Gbps. Кабель проводки оптического волокна соответствует полярности b метода (кросс-коммутатора), и соединитель MTP доступен по требованию. Это OM3 MPO к двухшпиндельному кабелю проводки 4xLC соответствующее для пользы в 100G QSFP28 SR4 к СТАРШЕМУ 25G SFP28, или 40G QSFP SR4 к соединению приемопередатчика СТАРШЕГО 10G SFP+.
Кабель Features&Benefits MPO оптический:
Спецификации и параметр:
Представление кабеля волокна MPO оптическое:
| Соединитель MPO | Стандартный Sm | Малопотертый Sm | Стандартный Mm | Малопотертый Mm | |
| Вносимая потеря | Типичный (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальный (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Потеря возвращения (dB) | ≥60 для APC (блеск 8 углов) |
≥20 для ПК | |||
| ≥50 для ПК | — | ||||
| Мужской/женский (dB) | Мужчина: со штырями, женскими: без штырей | ||||
| Прочность на растяжение (dB) | ≤0.3 (максимальное 66N) | ||||
| Вибрация (dB) | ≤0.3 (10-55Hz) | ||||
| Термальный цикл (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Геометрический параметр конечной грани:
| Деталь | Спецификации | ||||
| SM | MM | ||||
| RX (mm) | МИНУТА 2000 | ||||
| RY (mm) | МИНУТА 5 | ||||
| Высота волокна (nm) | 1000-3500 | ||||
| Максимальная разница. Высота все (nm) | МАКС: 500 | ||||
| Максимальная разница. Adj высоты (nm) | МАКС: 300 | ||||
| Угол X-оси (°) | -0,2 | 0,2 | ||||
| Угол Y-osи (°) | ПК: -0,2 | 0,2 APC: 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Погружение ядра | N/A | -100 | 200 | |||
Упорядочение информации:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (женщина к женщине) MF: MPO/MPO (мужчина к женщине) MM: MPO/MPO (мужчина к мужскому) |
L: Малопотертый B: Стандартная потеря |
ядр 12:1×12 ядр 48:4×12 ядр 72:6×12 ядр 96:8×12 |
: TIA568 типа через B: Тип обратного TIA568 C: TIA568 типа взаимн |
5M к 50M |
|
| Тип рода | Расквартировывать цвет | Ferrule | Стандарт потери соединителя | Ядри волокна | Полярность | Длина волокна |
Упорядочение информации наследия LC:
| Конец соединителя | Режим | Конфигурация кабеля | Цвет кабеля | Диаметр кабеля | Длина кабеля (m) | ||||
| LC к LC | 9 | OS1/OS2 | D | Дуплекс | Y | Желтый цвет | 2.4mm | 1 | |
| 7A1 | G.657A1 | DR | Двухшпиндельная рослость | Aqua | 3.0mm | 2 | |||
| 7A2 | G.657A2 | DP | Двухшпиндельное нагнетание | P | Пурпур | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
Применение гибкого провода волокна MPO:
Соответствие стандартов Geehe:
