Подробная информация о продукте:
|
| Название модели: | Кассет -модули MTP/MPO Fiber Breakout Cable | Волоконно -режим: | OS2 9/125 мкм |
|---|---|---|---|
| Количество волокон: | 12 волокна | Передний тип соединителя: | 6 X LC Duplex |
| Тип заднего соединителя: | 1 X MPO-12 Самень (закреплен) | Тест длины волны: | 850/1300nm |
| Длина волокна: | 1m, 3m, 5m или OEM | полярность: | Тип а |
| Расстояние 10G Ethernet: | 400 м при 850 нм | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | Кассета кабеля проламывания волокна MPO,пульт временных соединительных кабелей кассеты Mpo дуплекса 6xLC,12 волокно Mpo к кассете Lc |
||

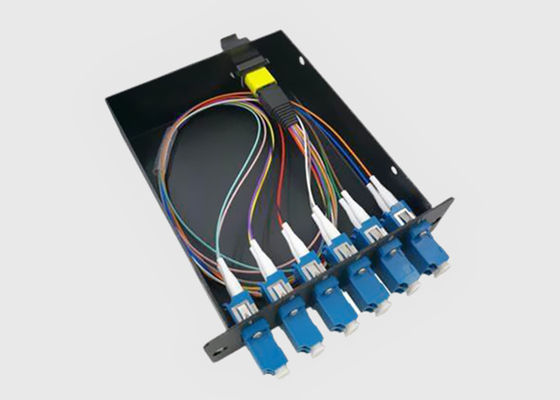

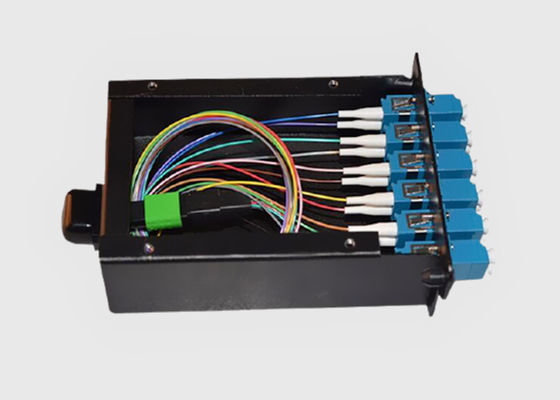

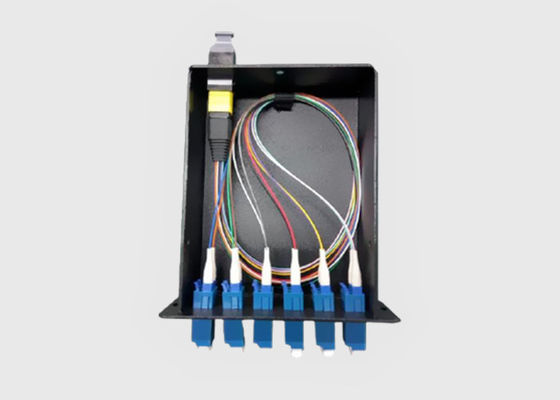

Предварительно установленный кабель для разветвления волокна с 12 волокнами, 6 дуплексными LC-адаптерами MTP/MPO
Основная информация:
Наши кассеты 10GB OM4 MPO с 12 разъемами LC производятся с высокой плотностью, компактными предварительно оконцованными и протестированными кабелями для разветвления MPO-LC, предназначенными для центров обработки данных, сетей хранения данных и локальных сетей с минимальным обучением. Они используются для соединения магистралей MPO/MTP с патч-кордами LC. Доступны в многомодовом режиме OM1 (62,5/125), OM3 / OM4 (50/125) и одномодовом режиме OS2 (9/125).
Соответствует TIA/EIA-568-C.3 и ISO/IEC 11801 и IEC-61754-7 и EIA/TIA-604-5 - MTP/MPO.
Особенности и преимущества:
Модули кассет высокой плотности с простым подключением
-- Установка до 96 волокон на 1U, 384 волокна на 4U стоечной патч-панели
Решение для кабелей MTP/MPO Plug-&-play
-- Гибкость для интеграции с стоечной патч-панелью Optec
Простота установки и хорошая прослеживаемость
-- Этикетка канала и этикетка данных напечатаны со значением потерь при вставке для каждого порта
Квалифицированная производительность, превосходящая стандарты TIA/EIA и IEC
-- Предварительно установленная заводская оконцовка и заводская проверка сборки MTP/MPO-LC hydra
Простота использования, удобство установки
-- Предварительно установлены адаптеры волокна MTP/MPO сзади и адаптеры LC на передней панели
Устранение полевых оконечных устройств
-- Снижает затраты на рабочую силу и улучшает управляемость кабелями
Технические характеристики и параметры:
Производительность оптоволокна 16F MPO:
| Разъем MPO | Стандартный Sm | Низкие потери Sm | Стандартный Mm | Низкие потери Mm | |
| Вносимые потери | Типичные (дБ) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальные (дБ) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Обратные потери (дБ) | ≥60 для APC (8-угольная полировка) |
≥20 для PC | |||
| ≥50 для PC | — | ||||
| Мужской/Женский (дБ) | Мужской: с контактами, Женский: без контактов | ||||
| Прочность на растяжение (дБ) | ≤0,3 (макс. 66 Н) | ||||
| Вибрация (дБ) | ≤0,3 (10-55 Гц) | ||||
| Термический цикл (дБ) | ≤0,3 (-40~75℃, 21 цикл) | ||||
Геометрический параметр торцевой поверхности:
| Элемент | Спецификация | ||||
| SM | MM | ||||
| RX(мм) | МИН. 2000 | ||||
| RY(мм) | МИН. 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Макс. разница высоты всего (нм) | МАКС.: 500 | ||||
| Макс. разница высоты смеж. (нм) | МАКС.: 300 | ||||
| Угол по оси X (°) | -0,2 ~ 0,2 | ||||
| Угол по оси Y (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Выступ сердечника | Н/Д | -100 ~ 200 | |||
Информация для заказа:
MC-2xMPO/M-12xDLC-24OM3-A: Кассета оптоволокна MPO, 2x MPO-12 Male to 12x LC/UPC Duplex, 24 волокна Multimode OM3, Тип A, Key up-Key down
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (female to female) MF: MPO/MPO (male to a female) MM: MPO/MPO (male to male) |
L: Низкие потери B: Стандартные потери |
12:1×12 core 48:4×12 core 72:6×12 core 96:8×12 core |
A: TIA568 сквозной тип B: TIA568 Обратный тип C: TIA568 перекрестный тип |
от 5 м до 50 м |
|
| Тип разъема | Цвет корпуса | Наконечник | Стандарт потерь разъема | Волоконные сердечники | Полярность | Длина волокна |
Кассета MPO Применение:
Соответствие стандартам Geehe:
Сертификат RoHS:
