Подробная информация о продукте:
|
| Модельное имя: | Двухшпиндельная кассета обменом оптического волокна 12×LC | Режим волокна: | Μм ОС2 9/125 |
|---|---|---|---|
| Отсчет волокна: | 24 волокна | Передний тип соединителя: | дуплекс 12 x LC |
| Задний тип соединителя: | 1 x MPO-24 (приколотый) мужчина | Длина волны теста: | 850/1300нм |
| Длина волокна: | 1m, 3m, 5m или OEM | Полярность: | Напечатайте а |
| расстояние локальных сетей 10G: | 400m на 850nm | расстояние локальных сетей 40/100G: | 150m на 850nm |
| Выделить: | Кассета обменом оптического волокна 12×LC,Двухшпиндельная кассета пульта временных соединительных кабелей волокна 12×LC,Кассета пульта временных соединительных кабелей волокна MPO 12×LC |
||

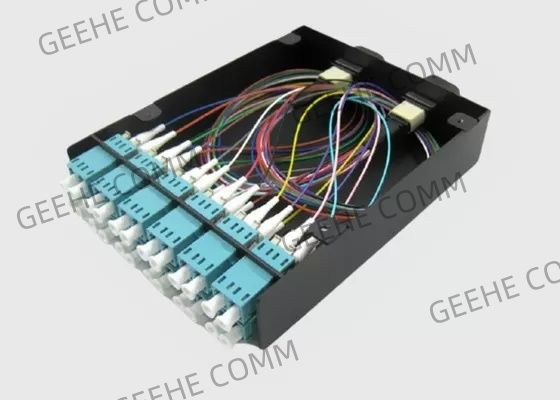

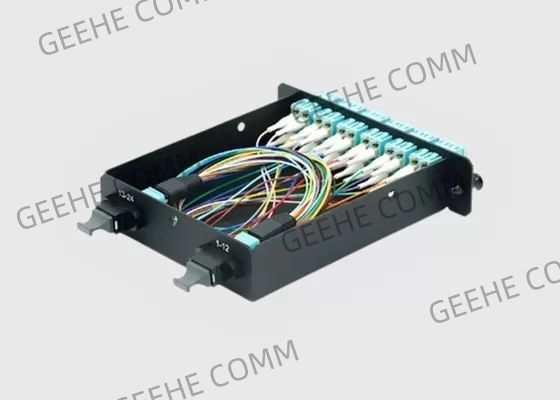

Проламывание волокна MTP/MPO привязывает двухшпиндельную кассету обменом оптического волокна 12×LC
Элементарные сведения:
Кассета обменом оптического волокна MPO признавает все типы cordage для того чтобы исключить подносы соединения и прекратить кабели в кассеты быстро, безопасно, и элегантно. Белое тело ABS дает превосходную видимость для цветов волокна и съемный челнок соединения делает установку гораздо более удобной. Кассета обменом отличает отверстиями стен-установки в теле позволяющ потребителю установить везде.
В дополнение к признавать все типы кабеля (включая трубки волокна воздуха надутые), пункты входа удваивают как порты переходника MPO давая гибкость преобразовать кассету в кассету MPO. Переходники LC закрываны и планшайбу можно извлечь даже после установки в пульт временных соединительных кабелей учитывая легкие чистку или ремонт внутренних соединителей.
Features&Benefits:
– Дизайн подключей и играй для быстрой и легкой установки
– Материал PC+ABS для обеспечения облегченного, и хорошего проведения запечатывания, сильного достаточно
– Оно без инструмент для того чтобы собрать модуль
– Хорошее возникновение, стоило вниз для большой серии
– Фабрика прекращенная и тест 100% для обеспечения характеристики рабочого и надежности
– Свойственный дизайн для обеспечения радиуса загиба и в небольшом размере
– Имейте космос для обозначать, с переходником 12 LC двухшпиндельным
Спецификации и параметр:
представление оптического волокна 16F MPO:
| Соединитель MPO | Стандартный Sm | Малопотертый Sm | Стандартный Mm | Малопотертый Mm | |
| Вносимая потеря | Типичный (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимальный (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Потеря возвращения (dB) | ≥60 для APC (блеск 8 углов) |
≥20 для ПК | |||
| ≥50 для ПК | — | ||||
| Мужской/женский (dB) | Мужчина: со штырями, женскими: без штырей | ||||
| Прочность на растяжение (dB) | ≤0.3 (максимальное 66N) | ||||
| Вибрация (dB) | ≤0.3 (10-55Hz) | ||||
| Термальный цикл (dB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Геометрический параметр конечной грани:
| Деталь | Спецификации | ||||
| SM | MM | ||||
| RX (mm) | МИНУТА 2000 | ||||
| RY (mm) | МИНУТА 5 | ||||
| Высота волокна (nm) | 1000-3500 | ||||
| Максимальная разница. Высота все (nm) | МАКС: 500 | ||||
| Максимальная разница. Adj высоты (nm) | МАКС: 300 | ||||
| Угол X-оси (°) | -0,2 | 0,2 | ||||
| Угол Y-osи (°) | ПК: -0,2 | 0,2 APC: 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Погружение ядра | N/A | -100 | 200 | |||
Упорядочение информации:
MC-2xMPO/M-12xDLC-24OM3-A: Кассета оптического волокна MPO, мужчина 2x MPO-12 к дуплексу 12x LC/UPC, 24 волокнам мультимодному OM3, типу a, ключевому вверх-ключу вниз
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (женщина к женщине) MF: MPO/MPO (мужчина к женщине) MM: MPO/MPO (мужчина к мужскому) |
L: Малопотертый B: Стандартная потеря |
ядр 12:1×12 ядр 48:4×12 ядр 72:6×12 ядр 96:8×12 |
: TIA568 типа через B: Тип обратного TIA568 C: TIA568 типа взаимн |
5M к 50M |
|
| Тип рода | Расквартировывать цвет | Ferrule | Стандарт потери соединителя | Ядри волокна | Полярность | Длина волокна |
Применение кассеты MPO:
Соответствие стандартов Geehe:
Сертификат RoHS:
