Подробная информация о продукте:
|
| Наименование модели: | 1x32 SC-UPC ПЛК-разделитель для оптических волокон | Стиль пакета: | Модуль ABS |
|---|---|---|---|
| Тип конфигурации: | 1х32 | Тип волокна: | G652D, G657A1, волокно G657A2 |
| Тип соединителя: | SC/UPC | Диаметр волокна вход-выхода: | 20,0 мм |
| Длина входного/выходного волокна: | 1.5м | Соотношение разделения: | 50/50 разделений (ровных) |
| Гаван длина волны: | 1260 - 1650nm | Маркировки оптических волокон: | Входной сигнал - белизна, выход - серый, белый, красный, черная |
| Выделить: | Splitter PLC волокна SC-UPC оптически,Splitter PLC волокна 1x32 оптически,Splitter plc SC UPC 1x32 |
||

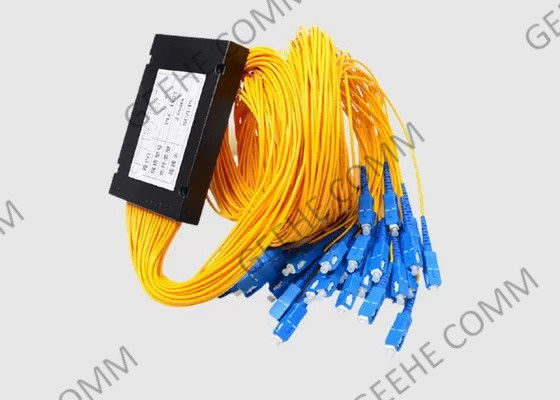

1x32 SC-UPC оптоволокно ПЛК разделительный модуль одномодный Корнинг-волокно
Основная информация
Этот PLC Splitter - это 1x32, с 1 входным и 32 выходными волокнами с равномерным соотношением разделения по всем волокнам независимо от длины волны входа.PLC Splitters доступны с 900μm свободных труб одномодных волокон и завершенных или подминированных по вашим потребностямНеконнекторизованные разделители ПЛК поставляются без разъемов для легкого скрещивания или соединения.
1xN и 2xN разделители ПЛК, такие как 1×4, 1×8, 1×16, 2×32, 2×64, и т. д. доступны.
Модуль ПЛК ABS характеристики и преимущества:
Применение и стандарт
Спецификация и параметры
| Параметр | 1х4 | 1х8 | 1х16 | 1х32 | 1х64 | 2х4 | 2х8 | 2х16 | 2х32 | ||
| Рабочая длина волныnm) | 1260 ~ 1650 гг. | ||||||||||
| Диапазон длины волны порта (nm) | 1310 ± 20,1490 ± 10 и 1550 ± 20 | ||||||||||
| Потеря вставки@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Однородность(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 нм (dB) | ≤ 0.3 | ||||||||||
| Потеря возврата @ 1310/1551 нм (dB) | ≤ 55 | ||||||||||
| Сила ввода(мВт) | 250 максимум | ||||||||||
| Операционная температура(°C) | -40 ~ +85°C | ||||||||||
| Температура хранения(°C) | -40 ~ +85°C | ||||||||||
| Тип волокна |
Корнинг G657A1 |
||||||||||
Размеры пакета ABS:
| W × H × L (мм) | Порт | ||||
| 100х80х10 | 1х4 | 1х8 | 2х4 | 2х8 | |
| 120х80х18 | 1х16 | 1х32 | 2х16 | 2х32 | |
| 140х114х18 | 1х32 | 2х32 | 1х64 | ||
Информация о заказе:
| ПЛК- | ААА- | В- | CC- | Д- | EE | ФФ- | GG |
| 104=1х4 108=1х8... 164=1х64 204=2х4... 232=2х32 | 2=2,0 мм куртка 3=3,0 мм куртка |
05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 20 = 2,5 м | 2=2,0 мм куртка 3=3,0 мм куртка |
05 = 0,5 м 10 = 1,0 м 15 = 1,5 м 20 = 2,5 м | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Нет разъема | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Нет разъема | |
| Конфигурация | Тип входного волокна | Длина входного волокна | Длина выходного волокна | Длина выходного волокна | Коннектор ввода | Выходной соединитель |
Пакет разделителя ABS PLC:
Служба связи:
1) Высокая экологическая стабильность
Низкие потери вставки, низкие потери, зависящие от поляризации, низкое отражение спины и хорошая однородность
2) Компактная структура
Небольшие размеры, он может быть непосредственно установлен в различных коробки передачи и просто занимают мало места
3) Строгий контроль качества
Мы гарантируем, что каждый продукт в руках клиентов подвергается строгим стандартам тестирования
4) Аудит завода
Мы сотрудничаем с известными брендами и японскими клиентами, с 15-летним опытом фабричной инспекции и знакомы со всем процессом инспекции SGS
5) Собственные испытательные лаборатории
Наш завод имеет свои собственные лаборатории испытаний АГИН, машины импортируются из Японии, надежность может быть гарантирована
