Подробная информация о продукте:
|
| Модельное имя: | пульт временных соединительных кабелей волокна держателя шкафа 4U HD | Структура: | Холоднокатаная сталь |
|---|---|---|---|
| Переходник/порт No.of: | 24 | Тип переходника: | Дуплекс SC (синь) |
| Высота: | 1U, 2U, 3U, 4U, 8U | Порты: | 6, 12, 24, 48, 72,96, 144 |
| Устанавливать ряд регулировки: | 50mm | Материал плиты: | 1.5mm SPCC (черное покрытие) |
| Материальное покрытие: | Покрытие порошка | размеры 1U (Hxwxd): | 483 (h) ×44 (h) ×380mm (w) |
| Емкость соединения: | 24 волокна | Состояние соответствия RoHS: | Уступчивый |
| Выделить: | пульт временных соединительных кабелей волокна держателя шкафа 4U,Пульт временных соединительных кабелей волокна с кассетой MTP,Оптический пульт временных соединительных кабелей с кассетой MPO |
||

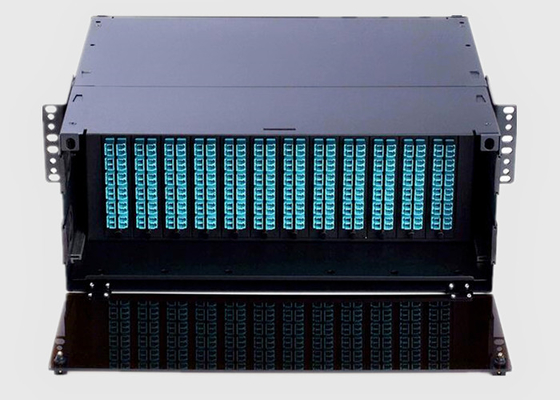

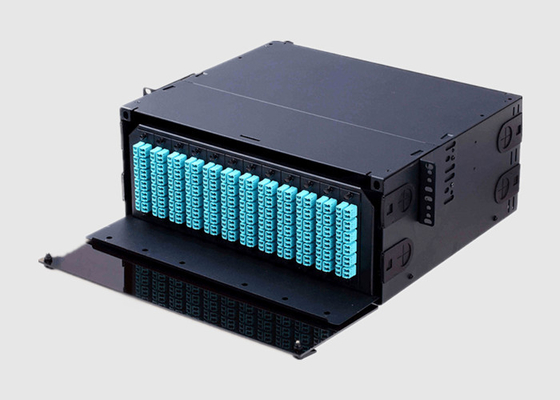

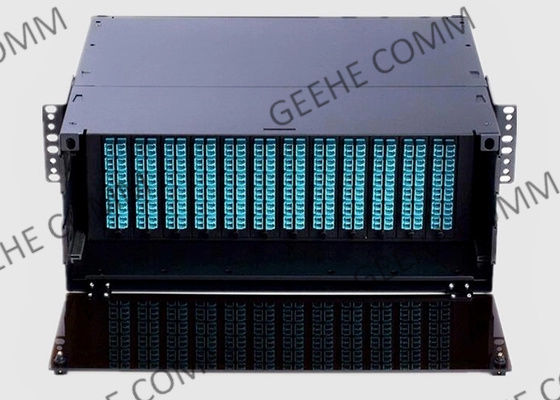

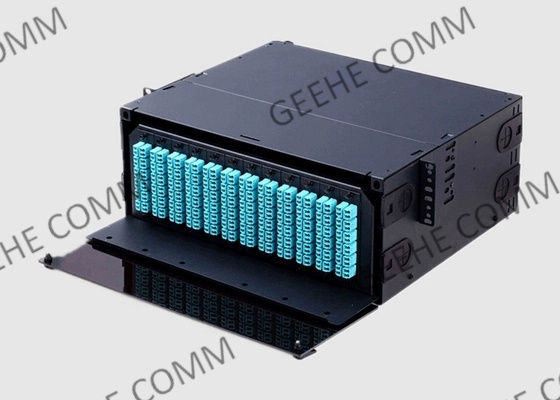

пульт временных соединительных кабелей волокна держателя шкафа 4U HD, с панелью переходника или кассетой MPO/MTP
Элементарные сведения:
Пульт временных соединительных кабелей HD 4U (блока шкафа), дополнительные варианты включает версии 1U, 2U, и 3U. Это полный пульт временных соединительных кабелей LGX совместимый который приспосабливает крепежные плиты LGX или кассеты LGX MTP/MPO. Эти блоки имеют поднос вырывания и предлагают полный доступ от спереди и сзади. Эти блоки также имеют полное Lexan курили ясно, передн-прикрепленная на петлях панель доступа, и прикрепленная на петлях панель доступа в заде блока.
Этот пульт временных соединительных кабелей оптического волокна высокой плотности волокна 4U 19" 288 конструирован для центра данных 10G/40G/100G, который может задержать до 12 панели переходника x или 12 кассеты x LGX MPO/MTP, соединитель MPO-LC, или MTP-LC кабели разветвителя доступны.
Пульты временных соединительных кабелей 24 гаван Benefit&Feature волокна:
1. LGX совместимое
2. Положите Mountable на полку
3,19" нормальный размер, легковес и крепкая структура
4. Переменчивые модули внутрь
5. Соответствующий как для ленты, так и для круглого кабеля
6. Улучшенный дизайн для обеспечения радиусу загиба кабеля оптического волокна не чем 40mm
7. Покрытый порошок
8. Копченая обложка Lexan
9. Поднос скольжения-вне для легкого доступа
10. Спереди и сзади прикрепленные на петлях двери
12. Включает аксессуары управления монтажного оборудования и кабеля
Применение порта пультов временных соединительных кабелей 24 волокна:
1) Телекоммуникационные сети
2) FTTH
3) LAN, БОЛЕЗНЕННЫЙ, netoworks CATV
4) активное прекращение прибора
5) CCTV
Параметры Specificaiton&Technology:
| Параметр | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Работая длина волны (nm) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Гаван диапазон длины волны (nm) | 1310 ±40,1490 ±10 и 1550 ±40 | ||||||||||
| Вносимая потеря @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Единообразие (dB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Сила входного сигнала (mW) | 250max | ||||||||||
| Рабочая температура (℃) | -40~+85℃ | ||||||||||
| Температура хранения (℃) | -40~+85℃ | ||||||||||
| Тип волокна | Corning G657A1, 900μm, 2mm, трубка 3mm свободная | ||||||||||
| Размеры (L×W×H) (mm) | 100×80×10,141×115×18, по запросу | ||||||||||
* соединитель вышеуказанной спецификации исключительный
Спецификация шкафа 19 дюймов:
| Шкаф 19 дюймов | LGX | ||||||||||
| Конфигурация | 1U | 2U | 1U | 2U | |||||||
| Пакуя размеры (mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Размеры установки (mm) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Упорядочение информации:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Награда : Ранг a X: Следовать требованиями к клиента |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Следовать требованиями к клиента |
волокно 25:250μM волокно 09:900μM свободное |
SC: SC/UPC SA: SC/APC 00: не не соединитесь |
D: D 1U: J1 2U: J2 |
|||
| Ранг | Номер порта | Длина волны деятельности | Соединяя коэффициент | Длина волокна | Тип волокна | Тип соединителя | Размер | |||
Обслуживание Ухань Geehe:
1) Высокая экологическая стабильность
Низкая вносимая потеря, потеря низкой поляризации зависимая, низкое заднее отражение, и хорошее единообразие
2) Компактная текстура
Небольшой размер, его можно сразу установить в разнообразие коробку передачи и как раз занять меньший космос
3) Строгая проверка качества
Мы гарантируем что каждый продукт к рукам клиентов подлежит строгие испытывая стандарты
4) Высококачественная заготовка для проволоки
Превосходный провод PVC, хорошая прочность, и цепкость, длинная продолжительность жизни
