Подробная информация о продукте:
|
| имя модуля: | 1x2 Порта 900um Свободная Трубка Оболочка Сплавленный WDM | Тип порта: | 2×2 |
|---|---|---|---|
| Тип волокна: | Волокно панды премьер-министра все порты или волокно SM | Куртка: | 250um или 900nm или другие |
| Коннекторы: | С соединителями FC UPC | Длина отрезка провода: | 1M, 1.5M или подгонянный |
| Общий порт пропуска: | PM980, PM1310 или PM1550 | Канал варианта: | 2, 4, 8, 16, 18, 36, 48 каналов |
| Рабочая длина волны: | 980~1620 nm | Упаковка: | Первоначальный пакет коробки; Как требование к клиентов |
| Выделить: | Сплавленное волокно куртки SMF28e WDM,1x2 переносит сплавленную куртку WDM,WDM оптического волокна SMF28e |
||

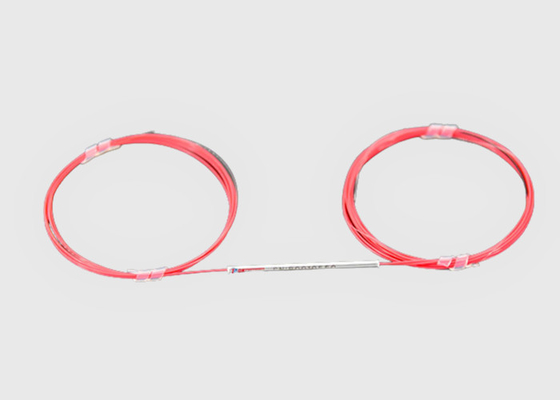

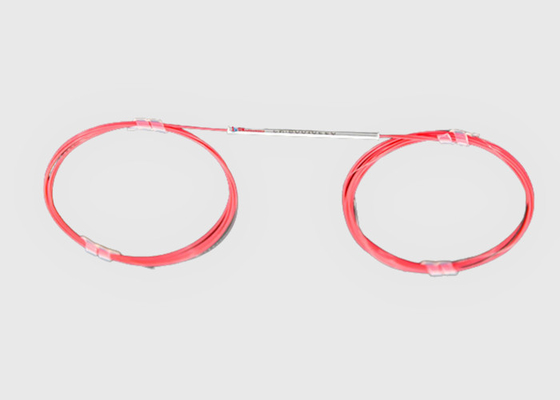

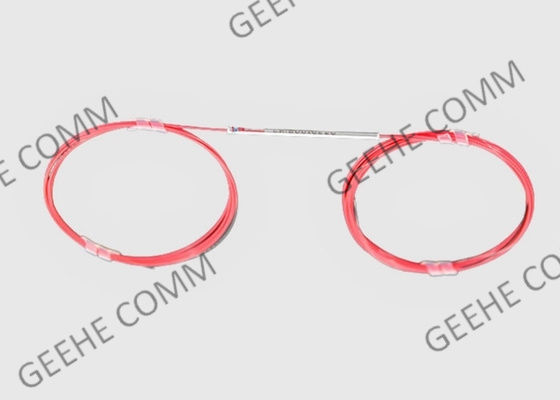

1х2 порты 900um Спустяка с расплавленным WDM-жакетом SMF28e Волокно 1м Обнаженная длина волокна
Основная информация:
980/1060nm Fused WDM Module может объединять сигналы 980nm и 1060nm в одно волокно или отделять сигналы 980nm и 1060nm в два волокна.
Для 1×2 или 2×2 сцепщиков/разделителей оранжевый провод обозначает первичный вход, другой оранжевый - первичный выход.Для соотношения сцепления не 50/50, большее процентное отношение сцепления всегда будет на другом оранжевом проводе.
У нас есть разные типыСплавленные биконические конические машины, сроки доставки могут быть гарантированы.
.
2×2 Fused WDM Преимущества и особенности:
Низкие избыточные потери
Различные соотношения сцепления
Компактный размер
Высокая стабильность и надежность
Версия SM, MM, PM
Использование WDM слияния
Преимущества и особенности WDM-сплавления:
* GR-1209-CORE Требования к пассивным оптическим компонентам
* GR-1221-CORE Требования по обеспечению надежности пассивных оптических компонентов
* GR-326-CORE Требования к однорежимным оптическим соединителям
* TIA-604 Стандарт интерпретации оптоволоконных разъемов
* Директива ROHS об ограничении опасных веществ
2×2 Сплавленные приложения WDM:
Спецификации и технологические параметры:
| Параметр | 980/1550nm WDM или 1060/1550nm WDM | 1310/1550nm WDM | 1480/1550nm WDM |
| Тип волокна ((dB) | Corning HI1060flex или OFS BF05635-02 | SMF-28e | |||||||
| Рабочая длина волныnm) | 980 и 1550 | 1060 и 1550 | 1310 и 1550 | 1480 и 1550 | |||||
| Пропускная способностьnm) | ±10/20 | ± 15 | ± 15 | ||||||
| Уровень | П | А. | П | А. | П | А. | П | А. | |
| Потеря вставкиДБ) | ≤ 0.15 | ≤ 0.25 | ≤ 0.30 | ≤ 0.40 | ≤ 0.2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.35 | |
| Изоляция.ДБ) | ≥ 20 | ≥ 18 | ≥ 20 | ≥ 18 | ≥ 25 | ≥ 18 | ≥ 25 | ≥ 18 | |
| PDL ((ДБ) | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.05 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | |
| ДирективностьДБ) | ≥ 55 | ||||||||
| Рабочая температура ((°C) | -40 ~ +85 | ||||||||
* Указанная выше спецификация исключает разъем
* Другие спецификации могут быть сделаны по требованиям клиента
Информация о заказе:
| WDM- | - Нет. | XX- | XX- | Х- | XX- | XX- | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
11 м X:конфигурация |
25: 250μM Волокно 09:900μM свободное волокно 20: 2 мм кабель 30: 3 мм кабель |
SC:SC/UPC SA:SC/APC ...... 00Нет разъема. |
А: А В: В В: В |
|||||
| Уровень | Операция "Длина волны" | Тип волокна | Длина волокна | Тип свиного хвоста | Тип подключения | Размерn | ||||
Типы WDM кабелей:
1Одномодные волокна позволяют распространяться одному способу.
2Мультимодные волокна поддерживают распространение нескольких режимов.
3Диапазон длин волн - это диапазон длин волн, в котором будет работать WDM.
4Пропускная способность, также называемая расстоянием между каналами, - это размер окон в нм.
5. Расстояние между каналами - это разница в частоте между соседними каналами. 200 ГГц соответствует расстоянию 0,4 нм, 100 ГГц соответствует расстоянию 0,2 нм,и 50 ГГц соответствует.1 нм расстояние.
6Количество каналов - это количество каналов, по которым устройство должно отправлять информацию.
7Потеря вставки - это ослабление, вызванное вставкой мультиплексеров с разделением длины волны (WDM) в оптическую систему передачи.
Поляризационно-зависимые потери - это максимальное отклонение потери вставки во всех состояниях поляризации ввода.
