Подробная информация о продукте:
|
| Имя модуля: | 1x2 переносит свободную куртку трубки 900um сплавило WDM | Гаван тип: | 2×2 |
|---|---|---|---|
| Тип волокна: | Волокно панды премьер-министра все порты или волокно SM | Куртка: | 250um или 900nm или другие |
| Соединители: | С соединителями FC UPC | Длина отрезка провода: | 1m, 1.5m или подгонянный |
| Общий порт пропуска: | PM980, PM1310 или PM1550 | Канал варианта: | 2, 4, 8, 16, 18, 36, 48 каналов |
| Работая длина волны: | 980~1620 nm | Пакет: | Первоначальный пакет коробки; Как требование к клиентов |
| Выделить: | свободная трубка 900um сплавила WDM,WDM оптического волокна одиночного режима,длина волокна 1m сплавила WDM |
||

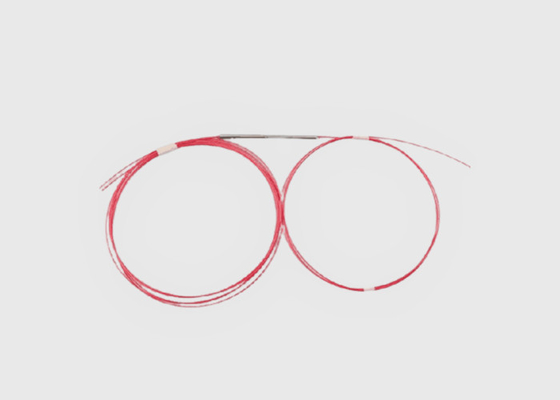

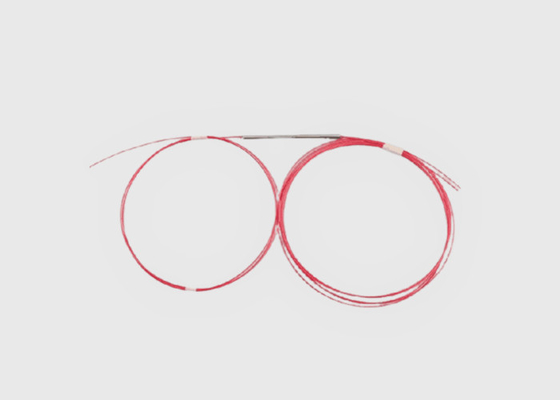

Одиночная трубка режима 900um свободная сплавила длину волокна волокна 1m куртки WDM вырезая сердцевина из
Элементарные сведения:
сплавленный 980/1060nm модуль WDM может совместить сигналы 980nm и 1060nm в одно волокно или отдельные сигналы 980nm и 1060nm в 2 волокна. Он использован для оптически усилителей.
Для муфт 1×2 или 2×2/splitters, оранжевое руководство обозначает первичные затраты, другой апельсин обозначает основной выход. Вторичные волокна входа и выхода естественны. Для не 50/50 соединяя коэффициентов, более большой коэффициент соединения процента всегда будет на другом оранжевом руководстве.
Нас имеем разные виды сплавленных biconical машин конусности, сроки поставки можно гарантировать.
.
2×2 сплавило WDM Benefit&Features:
Низкая сверхнормальная потеря
Различный соединяя коэффициент
Компактный размер
Высокие стабильность и надежность
SM, MM, версия премьер-министра
Сплавленное применение WDM
Сплавленный WDM Benefit&Features:
* требования к GR-1209-CORE для пассивных оптических компонентов
* требования к обеспечения надежности GR-1221-CORE для пассивных оптически компонентов
* требования к GR-326-CORE для однорежимных собраний прыгунов песка оптически соединителей
* стандарт interpretability соединителя оптического волокна TIA-604
* директива ROHS на ограничении опасных веществ
2×2 сплавило применения WDM:
Параметры технологии Specifications&:
| Параметр | WDM WDM 980/1550nm или 1060/1550nm | WDM 1310/1550nm | WDM 1480/1550nm |
| Тип волокна (dB) | Corning HI1060flex или OFS BF05635-02 | SMF-28e | |||||||
| Работая длина волны (nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Работая ширина полосы частот (nm) | ±10/20 | ±15 | ±15 | ||||||
| Ранг | P | P | P | P | |||||
| Вносимая потеря (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Изоляция (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Направленность (dB) | ≥55 | ||||||||
| Рабочая температура (℃) | -40 | +85 | ||||||||
* вышеуказанная спецификация исключает соединитель
* другие спецификации можно сделать на клиенте требуют
Упорядочение информации:
| WDM | N- | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: изготовление на заказ |
волокно 25:250μM волокно 20 09:900μM свободное: кабель 2mm 30: кабель 3mm |
SC: SC/UPC SA: SC/APC ...... 00: Отсутствие соединителя |
: B: B C: C |
|||||
| Ранг | Длина волны деятельности | Тип волокна | Длина волокна | Тип отрезка провода | Соедините тип | Размер | ||||
Типы кабеля WDM:
1. Однорежимные волокна позволяют одному режиму распространять.
2. многорежимные волокна поддерживают распространение множественных режимов.
3. диапазон длины волны ряд длин волны WDM будет работать внутри.
4. ширина полосы частот, также вызвала дистанционирование канала, размер окон в nm.
5. дистанционирование канала разница в центр-к-центра в частоте между соседскими каналами. 200 GHz соответствует до .4 дистанционирования nm, 100 GHz соответствует до .2 дистанционирования nm, и 50 GHz соответствует до .1 дистанционирования nm.
6. количество каналов число каналов прибор должен отправить информацию. Этот номер может выстроить в ряд от 4 до 160 с повышениями дизайна добавляя больше каналов.
7. вносимая потеря амортизация причиненная вводом мультиплексоров разделения длины волны (WDM) в оптически системе передачи.
Поляризаци-зависимая потеря максимальное отклонение во вносимой потере через все государства поляризации входного сигнала.
