Подробная информация о продукте:
|
| Название модели: | соединители МПО оптическое волокно | Ядр волокна: | 8-ядерный, 12-ядерный или 24-ядерный |
|---|---|---|---|
| Диаметр волокна: | 3.0mm | Тип разъема: | МТП, МПО, МТП (Элита), МПО (Элита) |
| Цвет куртки: | Бежевый/Аква/зеленый/желтый и т.д. | Материал оболочки волокна: | Стояк (ОФНР), Пленум (ОФНП), ЛСЖ |
| Длина волокна: | 1 м или по вашему запросу | Тип волокна: | Одиночный режим (OM3, OM4, OM5 не являются обязательными) |
| Длина волны: | 850nm/1310nm/1550nm | Заявление: | Оптические усилители, волоконный лазер |

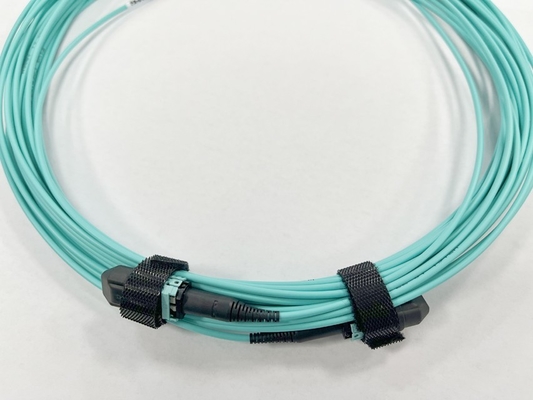

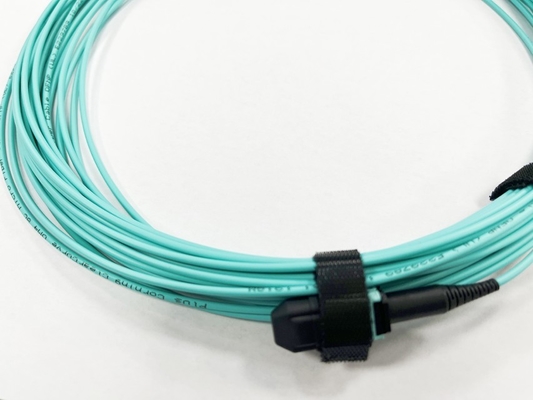

8F OM4 Наружный диаметр 2 мм MPO(F)-MPO(F) тип B OFNP с низкими потерями 13 м
Краткое описание:
* Тип вносимых потерь доступен в стандартном, элитном/низком уровне потерь
* Доступно количество волокон: 8, 12, 24, 48 ядер
* Доступен тип разъема MTP/MPO: «папа», «мама», «папа-мама»
* Тип волокна доступен в SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Тип оболочки кабеля доступен в OFNR, LSZH, OFNP
* Типы разъемов для нескольких волокон доступны в MTP, MPO с типом полировки APC или PC.
* Доступна длина кабеля от 1 до 999 метров, возможность настройки
* Тип кабеля доступен круглый, ленточный
* Улучшите и упростите маршрутизацию волокна, уменьшите пространство для управления волокном
* Соответствует IEC-61754-7;Стандарты EIA/TIA-604-5 (FOCIS 5).
Основные характеристики и преимущества:
* Разъем MPO с угловым ботинком
* Идеально подходит для круглых, овальных и неизолированных ленточных волоконных кабелей
* Высокопроизводительный IL и RL
* Корпус можно снять для повторной полировки
* Может быть отсоединен от адаптера с помощью защелки
* Доступно для 45-градусного, 90-градусного и гибкого чехла
* Высокая механическая и термическая стойкость
Технические характеристики и параметры:
Волоконно-оптические характеристики:
| Разъем МПО | Стандарт См | См с низкими потерями | Стандарт мм | Низкие потери мм | |
| Вносимая потеря | Типичный (дБ) | 0,35 | 0,2 | 0,35 | 0,2 |
| Максимум (дБ) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Возвратные потери (дБ) | ≥60 для БТР (полировка под 8 углами) | ≥20 для ПК | |||
| ≥50 для ПК | — | ||||
| Мужчина/женщина (дБ) | Мужской: с булавками, женский: без булавок | ||||
| Прочность на растяжение (дБ) | ≤0,3 (макс. 66 Н) | ||||
| Вибрация (дБ) | ≤0,3 (10-55 Гц) | ||||
| Термический цикл (дБ) | ≤0,3 (-40~75 ℃, 21 цикл) | ||||
Геометрический параметр торца:
| Вещь | Спецификация | ||||
| СМ | мм | ||||
| RX(мм) | 2000 мин. | ||||
| RY(мм) | МИН 5 | ||||
| Высота волокна (нм) | 1000-3500 | ||||
| Максимум.диф.Высота всего (нм) | МАКС.: 500 | ||||
| Максимум.диф.Высота adj (нм) | МАКС: 300 | ||||
| Угол оси X (°) | -0,2 ~ 0,2 | ||||
| Угол оси Y (°) | ПК: -0,2 ~ 0,2 БТР: 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| Погружение ядра | Н/Д | -100 ~ 200 | |||
Информация для заказа:
| МПО | -ХХ | -ХХ | -ХХ | -ИКС | -ХХ | -ИКС | -ХХ |
| А1: Г657А1 А2: Г657А2 М3: ОМ3 М4: ОМ4 М5: ОМ5 | ЛЗ: ЛСЖ НП: ОФНП НП: ОФНР | FF: MPO /MPO (от женщины к женщине) MF: MPO/MPO (от мужчины к женщине) ММ: MPO/MPO (от мужчины к мужчине) | L: Низкие потери B: стандартные потери | 12: 1 × 12 ядер 48: 4 × 12 ядер 72: 6 × 12 ядер 96: 8 × 12 ядер | A: сквозной TIA568 B: TIA568 Обратный тип C: перекрестный тип TIA568 | 5м до 50М | |
| Пол Тип | Цвет корпуса | Феррула | Стандарт потерь разъема | Волоконные жилы | Полярность | Длина волокна |
Заявление:
Приложения и связанные стандарты
Массив магистральных кабелей
Массивное волокно для разветвления одиночных волокон и кассет
Доступ к краям карты с высокой плотностью волокон
Оптическая коммутация межкадровых соединений
Изображение МПО:
