Подробная информация о продукте:
|
| имя модуля: | WDM в оптической связи | Тип порта: | 2х4 |
|---|---|---|---|
| Тип волокна: | Волокно ПМ Панда | Куртка: | 250um или 900nm или другие |
| Коннекторы: | С разъемами LC UPC | Длина отрезка провода: | 1M, 1.5M или подгонянный |
| Общий порт пропуска: | PM980 или PM1550 | Канал варианта: | 4, 8, 16, 18 каналов |
| Рабочая длина волны: | 980~1620 nm | Упаковка: | Мини-пакет |
| Выделить: | WDM оптического волокна 1480nm,модуль WDM 1480nm,мультиплексор разделения волны 1480nm |
||

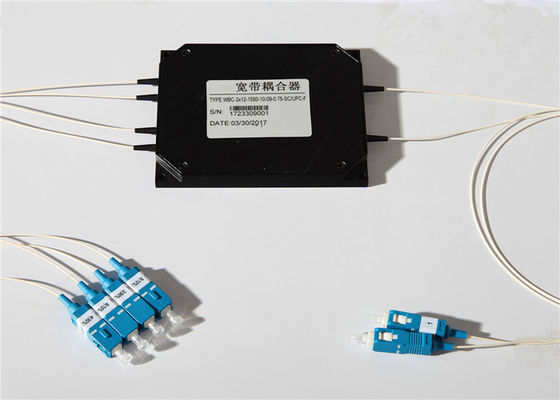

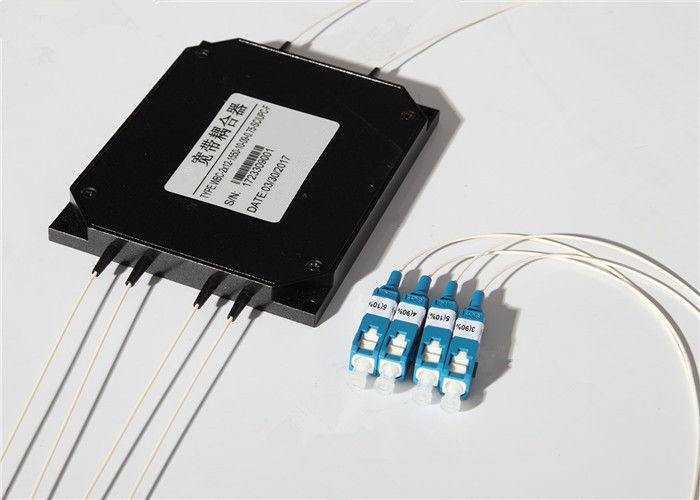

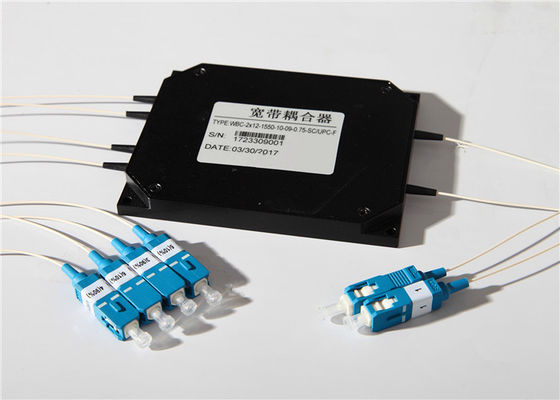

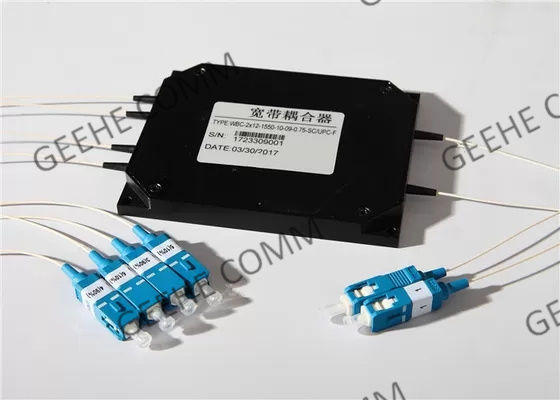

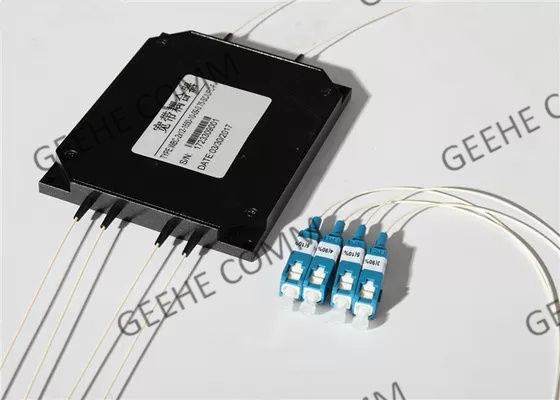

Высокая направленность 2 × 4 вентилятор 1480/1550 нм сплавленный WDM -модуль с разъемом LC
Основная информация:
2 × 4 вентилятор с одним режимом седленного соединителя создается с помощью технологии биконического конуса (FBT). Его можно использовать для разделения входного сигнала при различных отношениях с низкой потерей вставки.
Вы можете выбрать два основных типа плавных модулей WDM: слитый WDM, используемый в оптических волоконных усилителях, таких как 980/1550 нм, 1480/1550 нм, 980/1060 нм сплавленный WDM; Объединенный модуль WDM, используемый в двухнаправленных или CWDM оптических системах, таких как модуль WDM 1310/1550 нм.
Доступны разъемы: LC-UPC, LC-APC, LC-PC, SCUPC, SC-APC, SC-PC, FC-UPC, FC-APC, FC-PC, STUPC и т. Д.
FBT WDM Преимущества и функции:
* Различное соотношение связи
* Высокая изоляция канала
* Высокая однородность и надежность
* Низкая вставка и потери возврата
* Исключительно стабильный и надежный
* Настройка поддерживается
Сертификация и соответствие:
* GR-1209-ядерные требования для пассивных компонентов зрительного
* Требования к обеспечению надежности GR-12221 для пассивных оптических компонентов
* GR-326-ядерные требования к одномодовым оптическим разъемам Сборщики Песчатки Сборки
* Стандарт интерпретации оптоволоконного разъема TIA-604
* Директива ROHS об ограничении опасных веществ
Приложения WDM:
* Fttx
* Пассивные оптические сети (PON)
* Цифровые, гибридные видеосистемы
* Ссылки CATV и датчики волокна
* Длинное телекоммуникация
* Распределения доступа /пон
* Лан/Ван/Метро
* DataCenter
Технические характеристики и параметры технологий:
| Тип волокна (дБ) | Corning HI1060FLEX или OFS BF05635-02 | SMF-28E | |||||||
| Рабочая длина волны (н.м.) | 980 и 1550 | 1060 и 1550 | 1310 и 1550 | 1480 и 1550 | |||||
| Эксплуатационная полоса пропускания (н.м.) | ± 10/20 | ± 15 | ± 15 | ||||||
| Оценка | П | А | П | А | П | А | П | А | |
| Потеря вставки (дБ) | ≤0,15 | ≤0,25 | ≤0.30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Изоляция(дБ) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (дБ) | ≤0,05 | ≤0.1 | ≤0,05 | ≤0.1 | ≤0,05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Направленность (дБ) | ≥55 | ||||||||
| Рабочая температура (℃) | -40 ~ +85 | ||||||||
* Приведенная выше спецификация исключает разъем
* Требуется другая спецификация для клиента
Информация о заказе:
| WDM- | Н- | Xx- | Xx- | X- | Xx- | Xx- | Х | |||
| 95: 980 и 1550NM 135: 1310 и 1550NM 65: 1060 и 1550NM 45: 1480 и 1550NM | 01 :: SMF-28E 02: HI1060FLEX, 03: OFS BF05635-02 |
1: 1м X: настройка |
25: 250 мкм волокна 09: 900 мкм свободное волокно 20: 2 мм кабель 30: 3 мм кабель |
SC: SC/UPC SA: SC/APC ...... 00: нет разъема |
A: а Б: б C: C. |
|||||
| Оценка | Операция по длине волны | Тип волокна | Длина волокна | Тип косички | Подключить тип | Dimensioне | ||||
