Подробная информация о продукте:
|
| имя модуля: | Однорежимный WDM-сцепщик | Тип порта: | 1×26 |
|---|---|---|---|
| Тип волокна: | Волокно панды премьер-министра все порты или волокно SM | Куртка: | 250um или 900nm или другие |
| Коннекторы: | С разъемами LC UPC | Длина отрезка провода: | 1M, 1.5M или подгонянный |
| Общий порт пропуска: | PM980, PM1310 или PM1550 | Канал варианта: | 2, 4, 8, 16, 18, 36, 48 каналов |
| Рабочая длина волны: | 980~1620 nm | Упаковка: | Оригинальная упаковка из картонного картона; по требованию клиента |
| Выделить: | WDM оптического волокна 1310 1550nm,муфта WDM оптического волокна 900um,Муфта WDM оптического волокна однорежимная |
||

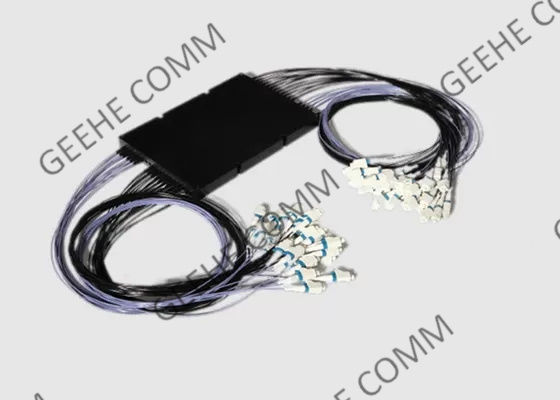

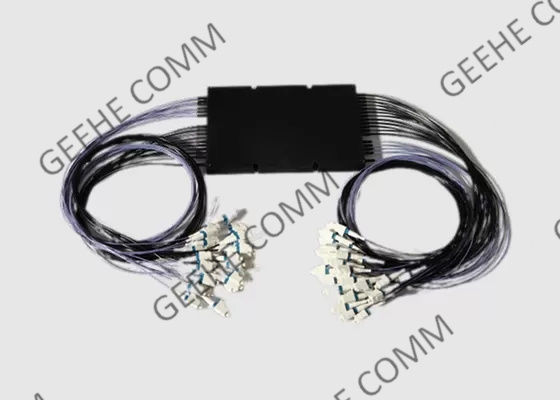

Высокоизолированный WDM-разветвитель 1310 1550 нм 900 мкм, одномодовый, с SC/APC
Основная информация:
Обычно для нелинейных приложений смешивания частот, таких как SFG/DFG или OPA, необходимо объединить две очень разные длины волн в одном световом пути. Однако решение для объединения двух очень разных длин волн в одном оптическом волокне может быть недоступно с помощью обычных WDM-разветвителей, представленных на рынке.
Чтобы решить эту проблему объединения, мы предлагаем специальные WDM-разветвители для вашего удобства. Вы можете указать желаемые входные/выходные длины волн и типы предпочтительного волокна в каждом порту соединения. Мы разработаем/изготовим специальные WDM-разветвители для помощи в объединении или разделении длин волн в приложениях нелинейного смешивания частот.
Преимущества и особенности FBT WDM:
Сертификация и соответствие:
* GR-1209-CORE Требования к пассивным оптическим компонентам
* GR-1221-CORE Требования к обеспечению надежности пассивных оптических компонентов
* GR-326-CORE Требования к одномодовым оптическим разъемам и сборкам перемычек
* TIA-604 Стандарт совместимости оптических разъемов
* ROHS Директива об ограничении использования опасных веществ
Применение WDM:
Технические характеристики и технологические параметры:
| Тип волокна (дБ) | Corning HI1060flex или OFS BF05635-02 | SMF-28e | |||||||
| Рабочая длина волны (нм) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Рабочая полоса пропускания (нм) | ±10/20 | ±15 | ±15 | ||||||
| Класс | P | A | P | A | P | A | P | A | |
| Вносимые потери (дБ) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Изоляция (дБ) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (дБ) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Направленность (дБ) | ≥55 | ||||||||
| Рабочая температура (℃) | -40 ~ +85 | ||||||||
* Вышеуказанные характеристики не включают разъем
* Другие характеристики могут быть сделаны по требованию заказчика
Информация для заказа:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550нм 135:1310&1550нм 65:1060&1550нм 45:1480&1550нм | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1м X:настройка |
25:250μM волокно 09:900μM свободное волокно 20: кабель 2 мм 30: кабель 3 мм |
SC:SC/UPC SA:SC/APC ...... 00:Без разъема |
A: A B: B C: C |
|||||
| Класс | Рабочая длина волны | Тип волокна | Длина волокна | Тип пигтейла | Тип разъема | РазмерWDM разъемы | ||||
Мультиплексоры с разделением по длине волны (WDM) используют много типов разъемов.
-- Постоянное совершенствование; принятие новых вызовов
-- Внедрение инновационных процессов и создание новых продуктов в интересах наших клиентов
-- Бесплатные образцы для тестирования
-- Заводская инспекция, также принимаем инспекцию третьей стороной
-- Молодая команда
