Подробная информация о продукте:
|
| Имя модуля: | WDM муфты LC/UPC 1x2 FBT | тип порта: | 1×2 |
|---|---|---|---|
| Тип волокна: | Волокно панды премьер-министра все порты или волокно SM | Куртка: | 250um или 900nm или другие |
| Соединители: | С соединителями LC UPC | Длина отрезка провода: | 1M, 1.5M или подгонянный |
| Общий порт пропуска: | PM980, PM1310 или PM1550 | Канал варианта: | 2, 4, 8, 16, 18, 36, 48 каналов |
| Работая длина волны: | 980~1620 nm | Пакет: | Первоначальный пакет коробки; Как требование к клиентов |
| Выделить: | WDM муфты 1x2 FBT,WDM муфты LC/UPC FBT,WDM муфты LC/UPC 1x2 FBT |
||

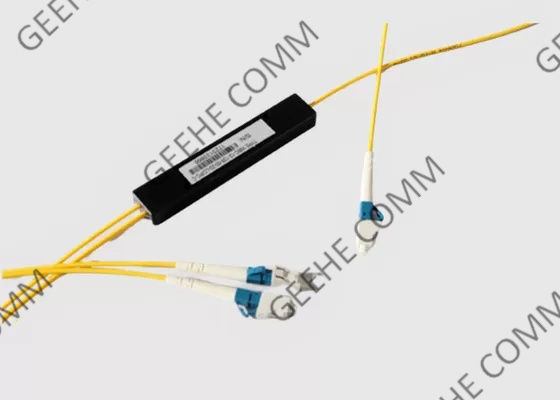

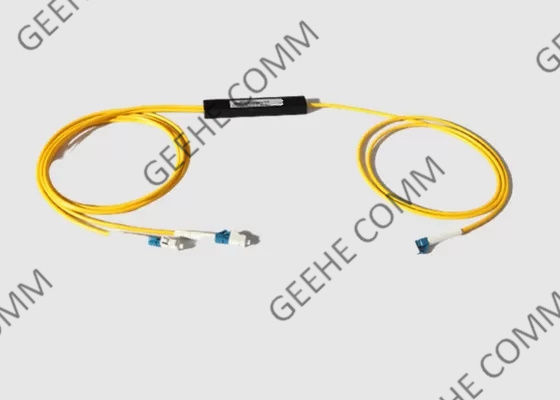

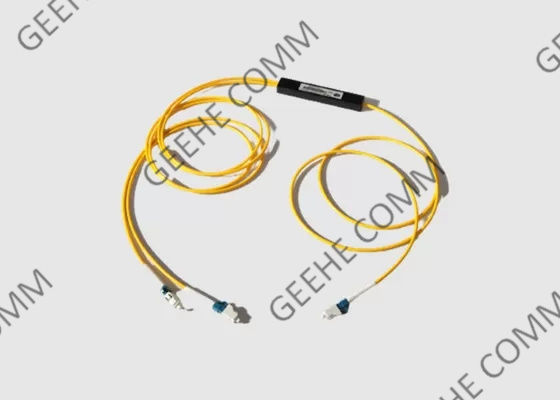

Без WDM муфты коэффициента LC/UPC 1x2 Fbt Splitter окна MOQ FTTH двойного
Элементарные сведения:
Сплавленный WDM также основан на сплавленной Biconical технологии конусности (FBT), он использован для совмещения и для того чтобы отделить оптически сигналов переданных на различные длины волны. Сравните к типу WDM фильтра (прибору FWDM), сплавленный WDM предлагает низкую вносимую потерю и гораздо более низкую цену, и она широко использован в оптически контроле состояния основной высоковольтной сети и сети.
Мы предлагаем полные и гибкие решения для сплавленной муфты оптического волокна (муфты FBT) и сплавили применения WDM. Должный к нашим стандартным небольшим пакетам (3.0x54mm),
WDM Benefit&Features FBT:
Низкая сверхнормальная потеря
Различный соединяя коэффициент
Компактный размер
Высокие стабильность и надежность
SM, MM, версия премьер-министра
Сплавленное применение WDM
WDM Benefit&Features FBT:
* требования к GR-1209-CORE для пассивных оптических компонентов
* требования к обеспечения надежности GR-1221-CORE для пассивных оптически компонентов
* требования к GR-326-CORE для однорежимных собраний прыгунов песка оптически соединителей
* стандарт interpretability соединителя оптического волокна TIA-604
* директива ROHS на ограничении опасных веществ
Применения WDM:
Параметры технологии Specifications&:
| Тип волокна (dB) | Corning HI1060flex или OFS BF05635-02 | SMF-28e | |||||||
| Работая длина волны (nm) | 980 & 1550 | 1060 & 1550 | 1310 & 1550 | 1480 & 1550 | |||||
| Работая ширина полосы частот (nm) | ±10/20 | ±15 | ±15 | ||||||
| Ранг | P | P | P | P | |||||
| Вносимая потеря (dB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Изоляция (dB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (dB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Направленность (dB) | ≥55 | ||||||||
| Рабочая температура (℃) | -40 | +85 | ||||||||
* вышеуказанная спецификация исключает соединитель
* другую спецификацию можно сделать на клиенте требует
Упорядочение информации:
| WDM | N- | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: изготовление на заказ |
волокно 25:250μM волокно 20 09:900μM свободное: кабель 2mm 30: кабель 3mm |
SC: SC/UPC SA: SC/APC ...... 00: Отсутствие соединителя |
: B: B C: C |
|||||
| Ранг | Длина волны деятельности | Тип волокна | Длина волокна | Тип отрезка провода | Соедините тип | Размер | ||||
Тип кабеля WDM:
1. Однорежимные волокна позволяют одному режиму распространять.
2. многорежимные волокна поддерживают распространение множественных режимов.
3. диапазон длины волны ряд длин волны WDM будет работать внутри.
4. ширина полосы частот, также вызвала дистанционирование канала, размер окон в nm.
5. дистанционирование канала разница в центр-к-центра в частоте между соседскими каналами. 200 GHz соответствует до .4 дистанционирования nm, 100 GHz соответствует до .2 дистанционирования nm, и 50 GHz соответствует до .1 дистанционирования nm.
6. количество каналов число каналов прибор должен отправить информацию. Этот номер может выстроить в ряд от 4 до 160 с повышениями дизайна добавляя больше каналов.
7. вносимая потеря амортизация причиненная вводом мультиплексоров разделения длины волны (WDM) в оптически системе передачи.
Поляризаци-зависимая потеря максимальное отклонение во вносимой потере через все государства поляризации входного сигнала.
