Подробная информация о продукте:
|
| Наименование модели: | OM1 ПВХ 2,0 мм оптико-волоконный патч-кабель | Коннектор из волокон: | СК до СТ |
|---|---|---|---|
| Ядр волокна: | Многорежимный режим | Цвет: | Оранжевый, на заказ. |
| Диаметр кабеля: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Шляпы: | ПВХ |
| Тип соединителя: | Дуплекс | Длина (в метрах): | 10M |
| Выделить: | Кабель заплаты оптического волокна PVC OM1,Мультимодный кабель заплаты оптического волокна,Гибкий провод оптического волокна RoHS двухшпиндельный |
||

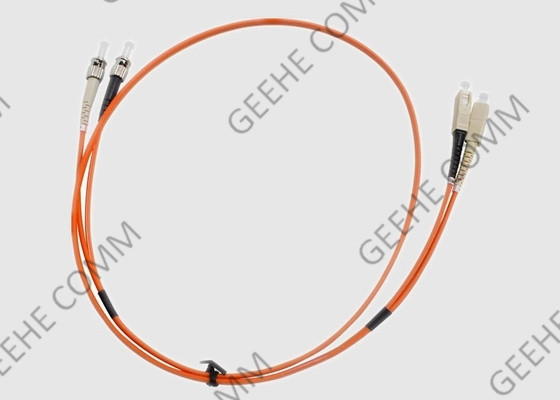

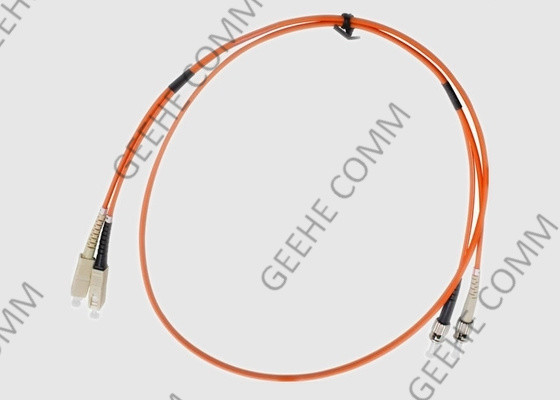

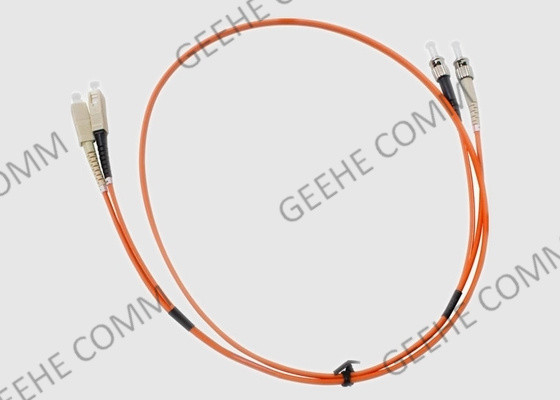

SC-ST Duplex Multi Mode OM1 PVC 2,0 мм оптико-волокнистый патч-кабель
1Основное введение:
Мультимодный патч-кабель использует волоконно-оптический кабель 62,5/125 мкм с двойными соединителями SC на одном конце и двойными соединителями ST на другом.SC - это квадратные соединители push-pull и используются с такими устройствами, как панели волокна, преобразователи СТ и т. д. СТ-коннекторы имеют металлические бочки, которые вращаются на ST-резервере или на нем, также известный как байонет.
Тип полировки PC (Physical Contact) для отличного контакта и производительности.
2. Польза и особенности патч-корда:
3Применение оптоволоконного патча:
Системы оптических волоконных коммуникаций, видео, LAN, CATV
Сеть оптического доступа
Передача данных оптическим волокном
Центры обработки данных
Местная сеть
Испытательное оборудование
4Спецификация и технологический параметр
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,LC/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 55 | ||||
| Минимальная потеря возврата(АПК)(dB) | 65 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | Волокно Корнинг | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5Спецификация соединителя и технологический параметр:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3,MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 55 | ≥ 65 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6Как выбрать волоконные пластыри?
1) Режим кабеля: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2) Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3) Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Armored)
Обычно существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкодымный галоген (LSZH) и оптическое волокно непроводящего пленума (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4) Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
