Подробная информация о продукте:
|
| Наименование модели: | OM2 3,0 мм волоконный патч кабель, оранжевый | Коннектор из волокон: | СК до СТ |
|---|---|---|---|
| Ядр волокна: | Многорежимный режим | Цвет: | Оранжевый, на заказ. |
| Диаметр кабеля: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Шляпы: | ПВХ |
| Тип соединителя: | Дуплекс | Длина (в метрах): | 10 метров |
| Выделить: | Кабель заплаты волокна OM2 3.0mm,Двухшпиндельный кабель заплаты многорежимного волокна,гибкий провод оптического волокна 3M ST/SC |
||

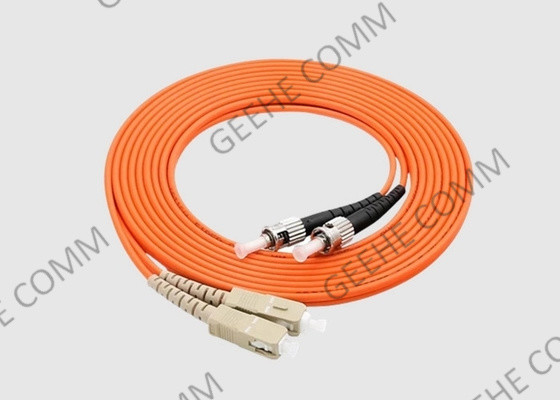

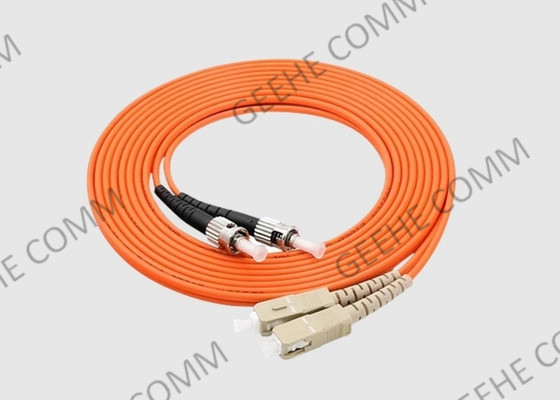

3M ST/SC Duplex Multimode 50/125 OM2 3,0mm Fiber Patch Cable, оранжевый
1Основное введение:
50/125 OM2 Мультимодное волокно разработано и создано для быстрой Ethernet, Fiber Channel, Gigabit Ethernet Speed, дата-центра, OM2 Legacy, Local Area Networks, SAN, Backbone, Riser,и горизонтальные приложения.
Кабели OM2 работают в рекомендуемом диапазоне температур: (-4 ° F до +158 ° F) и имеют радиус MIN Install Bend 5,00 см и радиус MIN Long-term Bend 3,00 см.
OM2 50/125 Мультимодные волоконные патчевые кабели уменьшают процесс установки и минимизируют общие затраты на установку из-за предварительно завершенной внутренней функции подключения волокон.

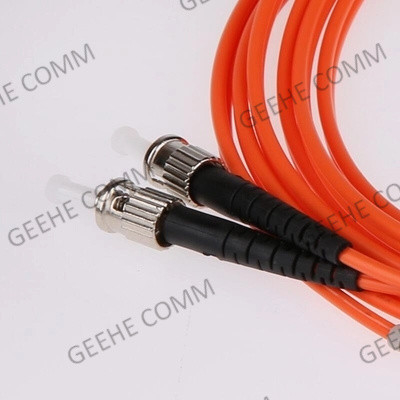

ST соединитель имеет скручивающийся / скручивающийся монтаж штыка с керамическим штифтом.
2. ST к SC патч корд Преимущества и особенности:
• Разработан для поддержки гигабитного Ethernet, волоконно-волоконного канала, Infiniband, ATM и интернет-протоколов
• Пленум CMP предназначен для кабелей, проходящих через стены и потолки с пленумным воздушным пространством
• Патентованный процесс формования путем инжекции для большей долговечности
• Оптически осмотрены и проверены на наличие потерь при вставке
• Противопожарная куртка, защищенная от электрических помех
• Коннекторы с цветовым кодом для легкой идентификации и долговечности
3Применение оптоволоконного патча:
Системы оптических волоконных коммуникаций, видео, LAN, CATV
Сеть оптического доступа
Передача данных оптическим волокном
Центры обработки данных
Местная сеть
Испытательное оборудование
4Спецификация и технологический параметр
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,LC/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 55 | ||||
| Минимальная потеря возврата(АПК)(dB) | 65 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | Волокно Корнинг | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5Спецификация соединителя и технологический параметр:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3,MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 55 | ≥ 65 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6Как выбрать волоконные пластыри?
1) Режим кабеля: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2) Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3) Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Armored)
Как правило, существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкий уровень галогена (LSZH) и оптоволокно-непроводящий пленум (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4) Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
