Подробная информация о продукте:
|
| имя модуля: | Широкополосные ответвители 1550 нм | Тип порта: | 1х2 |
|---|---|---|---|
| Тип волокна: | Волокно на всех портах или волокно SM | Куртка: | 250um или 900nm или другие |
| Коннекторы: | С соединителями FC UPC | Длина отрезка провода: | 1M, 1.5M или подгонянный |
| Общий порт пропуска: | PM980, PM1310 или PM1550 | Канал варианта: | 2, 4, 8, 16, 18, 36, 48 каналов |
| Рабочая длина волны: | 980~1620 nm | Упаковка: | Первоначальный пакет коробки; Как требование к клиентов |
| Выделить: | Широкополосные муфты 1550NM,Стальные муфты трубки 1550NM широкополосные |
||

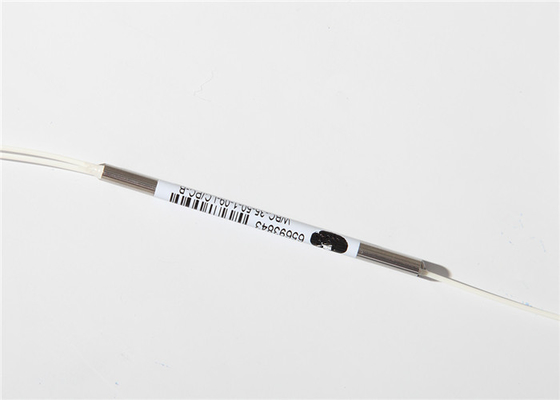

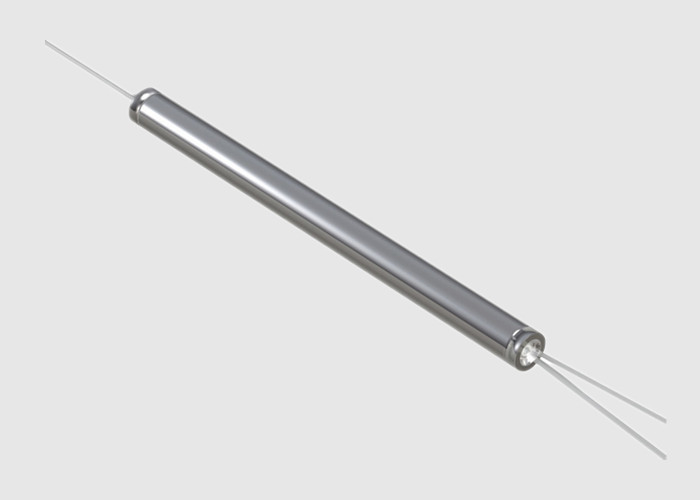

Одномодовые стальные трубки 1550NM Широкополосные разветвители
Основная информация:
Широкополосные разветвители (WBC) с двумя окнами разделяют или объединяют оптическую мощность в двух областях длин волн, сохраняя при этом очень широкую рабочую полосу пропускания.
Коэффициенты разделения и объединения доступны от 1% до 99%. WBC широко считаются одним из наиболее экономически эффективных решений для управления оптической мощностью. WBC - это полностью волоконное устройство, основанное на технологии сплавления конических волокон Geehe, разработанное и изготовленное в соответствии с военными требованиями и требованиями Telcordia.
От оборудования для конической обработки до программного обеспечения, каждый этап разрабатывается и исследуется собственной командой, качество более стабильно.
.
1×2 Сплавленный WDM Преимущества и особенности:
Сплавленный WDM Преимущества и особенности:
* Требования GR-1209-CORE для пассивных оптических компонентов
* Требования GR-1221-CORE к обеспечению надежности пассивных оптических компонентов
* GR-326-CORE Требования к одномодовым оптическим разъемам и сборкам перемычек
* Стандарт совместимости оптических разъемов TIA-604
* Директива ROHS об ограничении опасных веществ
1×2 Сплавленный WDM Применения:
Технические характеристики и технологические параметры:
| Параметр | 980/1550 нм WDM или 1060/1550 нм WDM | 1310/1550 нм WDM | 1480/1550 нм WDM |
| Тип волокна (дБ) | Corning HI1060flex или OFS BF05635-02 | SMF-28e | |||||||
| Рабочая длина волны (нм) | 980 и 1550 | 1060 и 1550 | 1310 и 1550 | 1480 и 1550 | |||||
| Рабочая полоса пропускания (нм) | ±10/20 | ±15 | ±15 | ||||||
| Класс | P | A | P | A | P | A | P | A | |
| Вносимые потери (дБ) | ≤0,15 | ≤0,25 | ≤0,30 | ≤0,40 | ≤0,2 | ≤0,3 | ≤0,3 | ≤0,35 | |
| Изоляция (дБ) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (дБ) | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,05 | ≤0,1 | ≤0,1 | ≤0,1 | |
| Направленность (дБ) | ≥55 | ||||||||
| Рабочая температура (℃) | -40 ~ +85 | ||||||||
* Вышеуказанные характеристики не включают разъем
* Другие характеристики могут быть сделаны по требованию заказчика
Информация для заказа:
| WDM- | N- | XX- | XX- | X- | XX- | XX- | X | |||
| 95:980&1550 нм 135:1310&1550 нм 65:1060&1550 нм 45:1480&1550 нм | 01: :SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1 м X:настройка |
25:250μM волокно 09:900μM свободное волокно 20: кабель 2 мм 30: кабель 3 мм |
SC:SC/UPC SA:SC/APC ...... 00:Без разъема |
A: A B: B C: C |
|||||
| Класс | Рабочая длина волны | Тип волокна | Длина волокна | Тип пигтейла | Тип разъема | Размерn | ||||
Типы кабелей WDM:
1. Одномодовые волокна позволяют распространяться одному моду.
2. Многомодовые волокна поддерживают распространение нескольких мод.
3. Диапазон длин волн - это диапазон длин волн, в котором будет работать WDM.
4. Ширина полосы, также называемая шагом каналов, - это размер окон в нм.
5. Шаг каналов - это разница между центрами частот соседних каналов. Двести ГГц соответствуют шагу 0,4 нм, 100 ГГц соответствуют шагу 0,2 нм, а 50 ГГц соответствуют шагу 0,1 нм.
6. Количество каналов - это количество каналов, которое устройство должно отправлять информацию. Это число может варьироваться от 4 до 160, а улучшения конструкции добавляют больше каналов.
7. Вносимые потери - это затухание, вызванное вставкой мультиплексоров с разделением по длине волны (WDM) в оптическую систему передачи.
Поляризационно-зависимые потери - это максимальное отклонение вносимых потерь во всех состояниях входной поляризации.
Wuhan Geehe Comm Service:
-- Постоянное совершенствование; принятие новых вызовов
-- Внедрение новых процессов и создание новых продуктов в интересах наших клиентов
-- Бесплатные образцы для тестирования
-- Заводская инспекция, также принимаем инспекцию третьей стороной
-- Молодая команда
