Подробная информация о продукте:
|
| Наименование модели: | SC LC гибкого провода прыгуна волокна | Коннектор: | LC/SC/ST/FC/LSH/MU/MTRJ |
|---|---|---|---|
| Полировка: | APC UPC, ПК | Режим волоконного обмена: | Дуплекс |
| Диаметр кабеля: | 0.9mm, 2.0mm, 3.0mm | Материал кабеля: | PVC/LSZH |
| Качество волокон: | G.652.D | Цвет куртки: | Оранжевый, желтый, красный, на заказ. |
| Длина кабеля волокна: | 1m, 2m, 3m, подгонянное 5m, | Образец: | Бесплатные образцы |
| Выделить: | гибкий провод оптического волокна 5M двухшпиндельный,гибкий провод волокна sc 5M lc,Гибкий провод волокна OFNR двухшпиндельный |
||

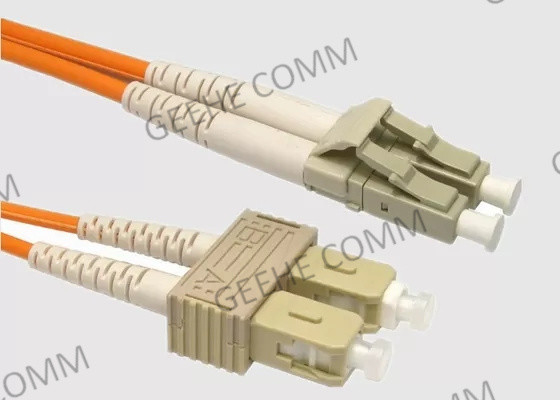

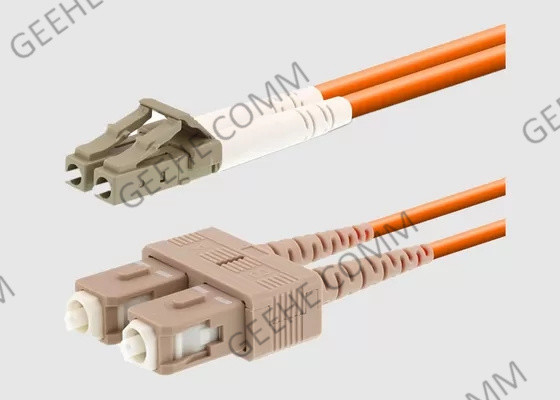

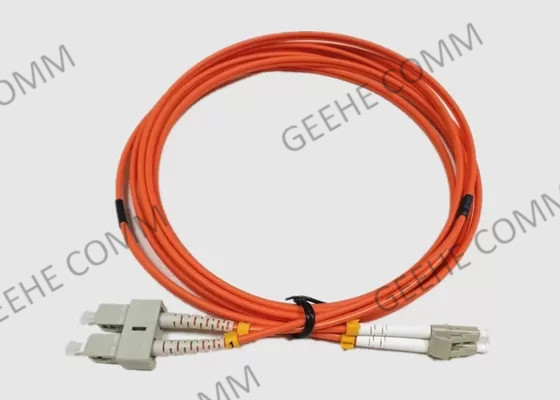

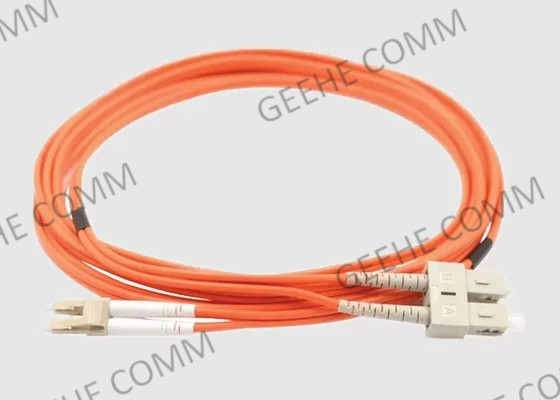

Мультимодный дуплекс 5M OFNR Yellow Jacket Fiber Jumper Patch Cord LC SC
1Краткое введение:
Geehe волоконно-оптические патч кабели обеспечивают идеальную среду для всех ваших волоконно-оптических приложений взаимосвязи.и испытаны в соответствии с протоколом и производительностью, установленными отраслевыми стандартами.
Качество компонентов, используемых для создания наших волоконно-оптических патч-кабелей, обеспечивает долговечные и высокую повторяемость соединений.
Geehe также предлагает широкий спектр вариантов соединителей, цвета куртки и диаметр, а также различные рейтинги воспламеняемости,И имеет возможность настройки, чтобы соответствовать самым строгим механическим и производительным требованиям.Все пластыри Geehe имеют идентификационную маркировку и уникальный серийный номер.и длина шнура пластыря отображаются для легкого распознавания продукта и прослеживаемости.
2Волоконно-оптический патч-шнур LC к SC Преимущества и особенности:
3Применение оптоволоконного патча:
4Спецификация и технологические параметры
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,LC/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 55 | ||||
| Минимальная потеря возврата(АПК)(dB) | 65 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | PM Panda волокно | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5. Кабель для пластировых волокон LC до SC Спецификация и технологический параметр:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3;MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 55 | ≥ 65 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
5Информация о заказе.LC-коннектора:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* EX:OFC-D-LA-LA-09-1-1.0
6.SC Информация о заказе соединителя:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
SA:LC/APC SC:LC/UPC SP:LC/PC | SA:LC/APC SC:LC:UPC SP:LC/PC | 09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
7Как выбрать волоконные пластыри?
1) Режим кабеля: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2) Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3)Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Branched)
Как правило, существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкий уровень галогена (LSZH) и оптоволокно-непроводящий пленум (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4)Тип соединителя: LC, SC, ST или другие
Существует много типов разъемов, используемых в кабелях с волокнами, таких как LC, SC, ST, MTP или MPO, перечисленных в этой статье.Есть новейшая конструкция соединителя под названием MDC соединитель, что позволяет достичь максимально возможной плотности соединителей, обеспечивая 3X преимущество по сравнению со стандартным соединителем LC. Различные типы соединителей должны подключаться к разным интерфейсам,Так что вам лучше подтвердить тип интерфейса устройств, которые вы используете в первый раз.
5)Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
