Подробная информация о продукте:
|
| Наименование модели: | Кабель оптоволоконного пластыря FC до ST | Материал оболочки: | ЛСЖ ПВХ |
|---|---|---|---|
| Длина кабеля: | 1м или на заказ | Количество волокон: | Простые и двойные |
| Прочность на растяжение (n): | ≥55 | Диаметр кабеля: | 0.9mm, 2mm или 3mm |
| Коннектор: | FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA | Материал куртки: | PVC, рослость (OFNR), нагнетание (OFNP), LSZH |
| Цвет куртки: | апельсин | Услуга: | OEM&ODM |
| Образцы: | свободный | ||
| Выделить: | гибкий провод оптического волокна 1m мультимодный,гибкий провод волокна om3 1m,st 1m 0.9mm к кабелю заплаты волокна fc |
||

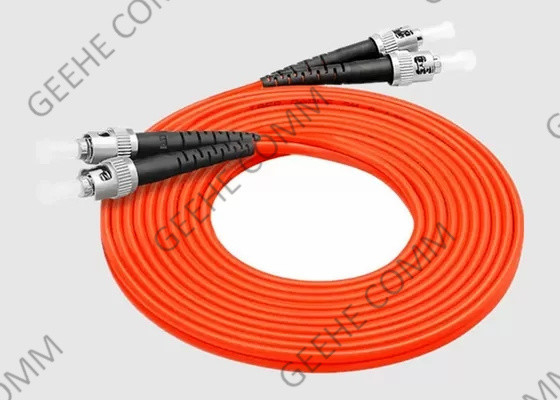

OM3 50/125 Оранжевая куртка Волокно-оптический пластырь кабель FC до ST Duplex Multi Mode Fiber
1Основное введение:
Наши волоконно-оптические кабели доступны с различными комбинациями LC, SC, ST, FC, MTP / MPO и MTRJ соединителей.Мы также предлагаем кабели OM3 до 30 метров и OM4 до 100 метровОдномодные и мультимодные от 1 до 50 метров.
FC to ST Patchcord, 50/125um Multimode, Duplex, 3mm Cable, 3M, который используется для подключения оптоволоконного оборудования к оборудованию или патч-панели к оборудованию.
2ФК до ST Платч Корд Преимущества и особенности:
3Применение оптоволоконного патча:
4Спецификация и технологический параметр
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,LC/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 55 | ||||
| Минимальная потеря возврата(АПК)(dB) | 65 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | PM Panda волокно | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5Спецификация и технологический параметр FC-коннектора:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3;MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 55 | ≥ 65 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6Информация о заказах FC Patch Cord:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:FC/APC FC:FC/UPC FP:FC/PC |
09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* EX: OFC-S-FA-FC-09-1-0.5
7- Как выбрать шнурки для пластырей из волокон?
1)Режим кабельного волокна: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2)Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3)Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Armored)
Как правило, существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкий уровень галогена (LSZH) и оптоволокно-непроводящий пленум (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4)Тип куртки: PVC или LSZH
PVC и LSZH используются для описания общего материала пластыря из волокнистого патча.В сравнении с пластырями ПВХ, LSZH пластыри более жесткие и менее гибкие, но они содержат огнезащитное соединение, которое не выделяет токсичных паров при горении.ПВХ оптоволоконный патч-шнур обычно используется для внутренних применений, таких как горизонтальные проходы от центра проводкиВ то время как кабель LSZH используется в не вентилируемых местах, подверженных воздействию общественности, таких как метро и туннели, а также используется для помещений, которые нелегко выйти быстро.
Тип соединителя: LC, SC, ST или другие
