Подробная информация о продукте:
|
| Наименование модели: | Волоконно-оптический пластырь кабеля Волоконный прыжок | Коннектор: | LC к FC |
|---|---|---|---|
| Тип волокна: | SM/MM/OM3 | Количество волокон: | 2 ядра |
| Диаметр кабеля: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Внешняя оболочка: | ПВХ LSZH OFNR OFNP |
| Цвет кабеля: | Оука, жёлтый, оранжевый и т.д. | Длина кабеля: | 1M, 2M, 3M, 5M или по запросу клиента |
| Служба: | OEM&ODM | Образцы: | свободный |
| Выделить: | G657A LC к гибкому проводу FC,1.8mm LC к гибкому проводу FC,fc 1.8mm к гибкому проводу волокна lc |
||

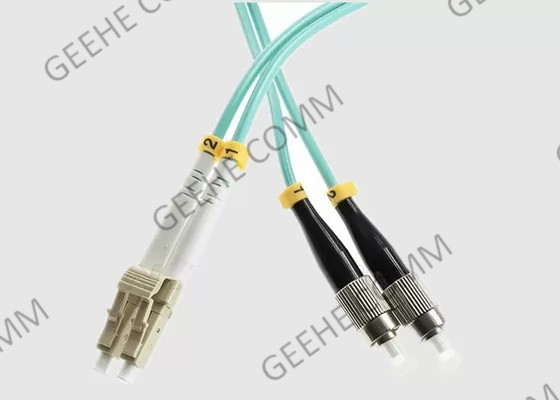

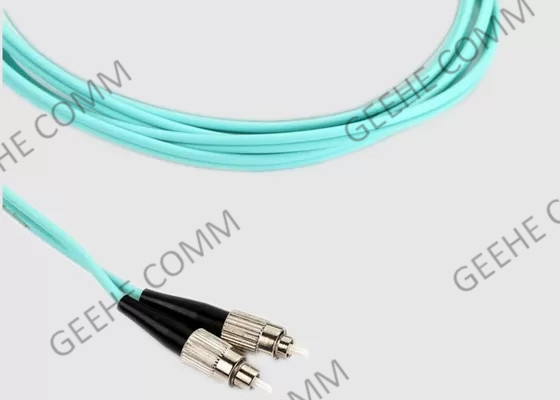

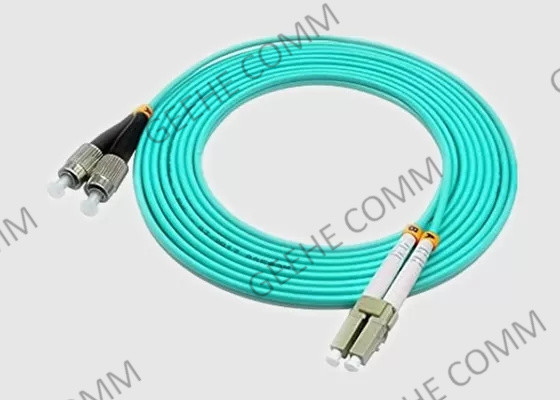

LC UPC в FC UPC Duplex Single Mode G657A Волоконно-оптический пачковый канатный канатный канатный канат
1Основное введение:
LC/UPC к FC/UPC оптоволоконный патчкорд. UPC означает Ultra Physical Contact и представляет собой один из лучших способов полировки для волоконных феррул,обеспечивающий ослабление возврата более 50 дБ для одномодных соединений.
Каталог Geehe Fiber Optic предназначен для того, чтобы предоставить вам все необходимое для установки вашей оптоволоконной сети, с на месте, высокоточным производственным оборудованием и нашими квалифицированными работниками,Наш LC/UPC к LC/UPC волоконно-оптический патч кабель надежен и 100% протестирован в соответствии с промышленными и международными стандартами, эти волоконные кабели LC-LC имеют гибкую настройку, хорошие цены и очень быструю доставку.
2Преимущества и особенности патча:
3Применение оптоволоконного патча:
Системы оптических волоконных коммуникаций, видео, LAN, CATV
Оборудование оптической сети, оборудование для оптических испытаний
Модуль Pigtails, мультимедиа, предпосылки
Установка активного устройства
4Спецификация и технологический параметр
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,LC/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 50 | ||||
| Минимальная потеря возврата(АПК)(dB) | 60 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | PM Panda волокно | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5.LC к FC Коннектор Спецификация и технологический параметр:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3;MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 50 | ≥ 50 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6Информация о заказе LC-коннектора:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
LA:LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* EX: OFC-D-LA-LA-09-0-1.0
7. ФКИнформация о заказе соединителя:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:LC/APC FC:LC/UPC FP:LC/PC |
09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* EX: OFC-S-FA-FC-09-1-0.5
8Как выбрать волоконные пластыри?
1)Режим кабеля: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2) Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3) Тип кабельной прокладки (PVC/LSZH/OFNP/Branched)
Обычно существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкодымный галоген (LSZH) и оптическое волокно непроводящего пленума (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4) Тип соединителя: LC, SC, ST или другие
Существует много типов разъемов, используемых в кабелях с волокнами, таких как LC, SC, ST, MTP или MPO, перечисленных в этой статье.Есть новейшая конструкция соединителя под названием MDC соединитель, что позволяет достичь максимально возможной плотности соединителей, обеспечивая 3X преимущество по сравнению со стандартным соединителем LC. Различные типы соединителей должны подключаться к разным интерфейсам,Так что вам лучше подтвердить тип интерфейса устройств, которые вы используете в первый раз.
5) Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
