Подробная информация о продукте:
|
| Наименование модели: | Мультимодный волокнистый пластырь | Коннектор из волокон: | СК до СТ |
|---|---|---|---|
| Ядр волокна: | Multi режим, одиночный режим | Цвет: | Оранжевый, на заказ. |
| Диаметр кабеля: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Шляпы: | Оценка повышения (OFNR) |
| Тип волокна: | Дуплекс | Длина (в метрах): | 3 м |
| Выделить: | гибкий провод оптического волокна 2M мультимодный,гибкий провод оптического волокна 0.9mm мультимодный,кабель заплаты волокна sc st 0.9mm |
||

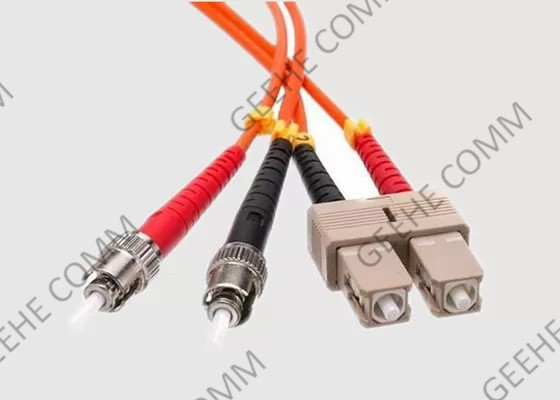

Высокая отдача 0,9 мм с повышенным разрешением (OFNR) 2M Duplex SC To ST Multimode Fiber Patch Cord
1Основное введение:
SC to ST Fiber Optic Connector - это соединительное волокно, также с 2,5 мм феррулой, которое широко используется для его превосходной производительности.Это соединитель, который зажимается с помощью простого движения толчка-тяжка.Он также доступен в дуплексной конфигурации, прочные резиновые сапоги защищают от повреждений, характерных для занятых стеллажей данных, и каждый конец надлежащим образом маркирован для легкой идентификации.
Кабель имеет разъемы ST и SC, PVC-покрытие и имеет FDDI и OFNR.
2. Польза и особенности патч-корда:
3Применение оптоволоконного патча:
Системы оптических волоконных коммуникаций, видео, LAN, CATV
Сеть оптического доступа
Передача данных оптическим волокном
Центры обработки данных
Местная сеть
Испытательное оборудование
4Спецификация и технологический параметр
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,LC/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 50 | ||||
| Минимальная потеря возврата(АПК)(dB) | 60 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | PM Panda волокно | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5Спецификация соединителя и технологический параметр:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3,MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 55 | ≥ 65 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6Информация о заказе LC-коннектора:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
SA:LC/APC SC:LC/UPC SP:LC/PC |
SA:LC/APC SC:LC/UPC SP:LC/PC |
09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* EX: OFC-SC-SC-09-1-0.5
7. Как выбрать шнурки для пластиловых пластырей?
1) Режим кабеля: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2) Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3) Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Armored)
Обычно существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкодымный галоген (LSZH) и оптическое волокно непроводящего пленума (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4) Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
