Подробная информация о продукте:
|
| Наименование модели: | Однорежимный волокнистый патч-шнур LC к LC | Стиль соединителя: | Дуплекс |
|---|---|---|---|
| Диаметр кабеля: | 20,0 мм | Коннекторы: | LC к LC |
| Ферула: | Циркония | Радиус изгиба: | 1.2′′ мин. |
| Куртка волокна: | LSZH,OFNR | Польский тип: | ОПЦ |
| Тип волокна: | Одномодный 9/125μm | Цикл удара: | 1500 |
| Выделить: | OS2 LC к кабелю волокна одиночного режима LC,OS2 lc к прыгуну волокна lc,OS2 lc к гибкому проводу волокна lc |
||

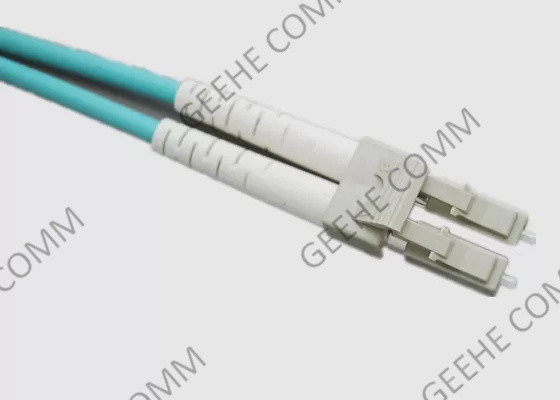

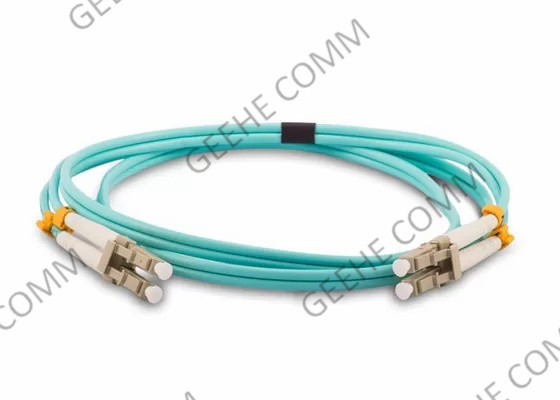

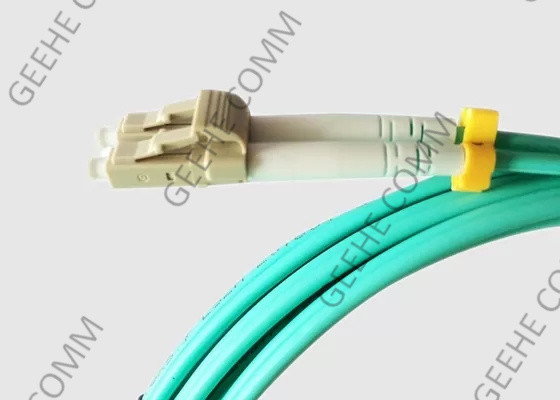

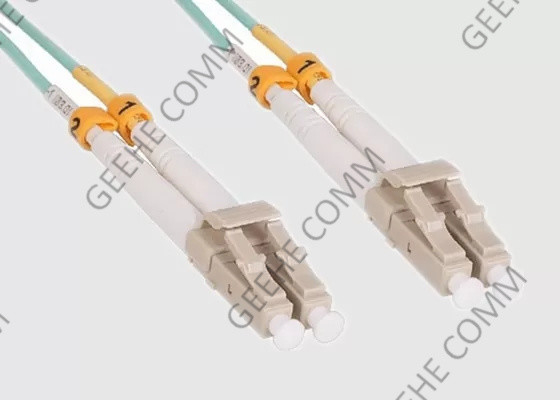

3M PVC (OFNR) Aqua Jacket OS2 Duplex Single-Mode Fiber Patch Cord LC к LC
1.Основное введение:
Волокнистый патч-шнур OS1 LC-LC 3 Meter LSZH соответствует стандартам TIA/EIA 492AAAA и IEC60793-2-10 A1b и соответствует спецификациям RoHS.
Одномодные двойные волоконные патчевые кабели LC-LC OS2 работают при температуре от -20 до +70 °C и имеют минимальный радиус изгиба при установке 5,0 см и минимальный радиус изгиба при длительной установке 3 см.
Кабели LC-LC часто используются в пассивных приложениях (GPON, FTTX и LAN) - двойные разъемы LC соединены пластиковой застежкой, которую легко удалить в случае необходимости отделения разъемов,Есть много видов кабелей и разъемов.
2. Волоконно-оптический патч кабель LC к LC Преимущества и особенности:
-- Соответствует спецификациям Telecordia-GR-326-CORE
-- Низкая потеря вставки и ультранизкое отражение спины
-- Кабели для пластырей из волоконного волокна, оптический кабель, SM & MM доступны
-- Стандартные и пользовательские конфигурации
-- OEM сервис с 15-летним опытом, бесплатные образцы доступны
--100% Вставка, Возвращение потери, конечная сторона, и интерференции проверки
3Применение оптоволоконного патча:
-- Телекоммуникации
-- CATV
-- LAN & WAN
-- Сеть
-- Широкополосный доступ
-- FTTP
4Спецификация и технологические параметры
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,LC/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 50 | ||||
| Минимальная потеря возврата(АПК)(dB) | 60 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | PM Panda волокно | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5. Кабель для пластырей из волокна LC в LC Спецификация и технологический параметр:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3;MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 50 | ≥ 50 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6.LC к LC информация о заказе патча:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC:UPC LP:LC/PC | 09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* EX:OFC-D-LA-LA-09-1-1.0
7Как выбрать волоконные пластыри?
1) Режим кабеля: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2) Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3) Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Armored)
Как правило, существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкий уровень галогена (LSZH) и оптоволокно-непроводящий пленум (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4) Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
8- Почему?
-- Клиенты могут получить удовлетворительное качество и услуги с конкурентоспособными ценами и пунктуальной доставкой
- Быстрый ответ на любой вопрос и запрос в кратчайшие сроки.
-- Продукция из завода непосредственно, ваши затраты сокращены и время сэкономлено
-- Бесплатные образцы и целые планы проекта доступны
- 24 часа в сутки в режиме ожидания с командой послеуслуги
-- Отчеты по маркетинговому анализу можно делиться
-15 лет опыта сотрудничества с известными брендами
-- Контроль качества от сырья и контроль всего производственного процесса
