Подробная информация о продукте:
|
| Наименование модели: | 1M Fiber Patch Cable LC к SC | Материал оболочки: | ЛСЖ ПВХ |
|---|---|---|---|
| Длина кабеля: | 1м или на заказ | Количество волокон: | 2 |
| Прочность на растяжение (n): | ≥55 | Диаметр кабеля: | 0.9mm, 2mm или 3mm |
| Цвет: | Желтый | Материал куртки: | PVC, рослость (OFNR), нагнетание (OFNP), LSZH |
| Сторона a - соединитель 1: | LC DUPLEX (мужчина) | Сторона b - соединитель 1: | SC DUPLEX (мужчина) |
| Выделить: | sc 1m к гибкому проводу одиночного режима lc,sc 1M двухшпиндельный к гибкому проводу волокна lc,1m двухшпиндельный lc к гибкому проводу волокна sc |
||

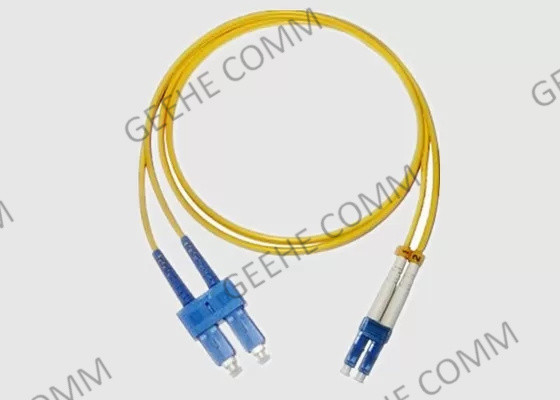

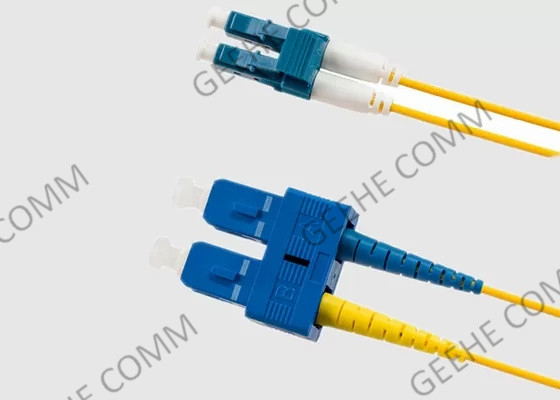

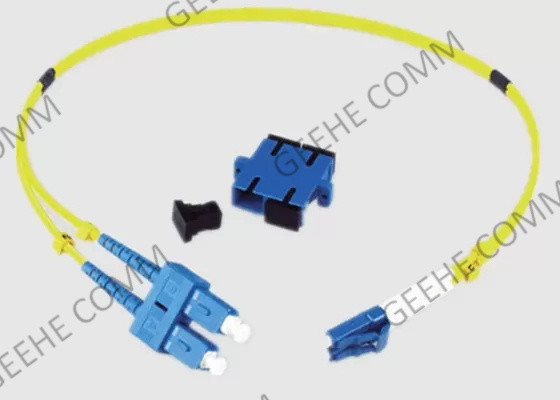

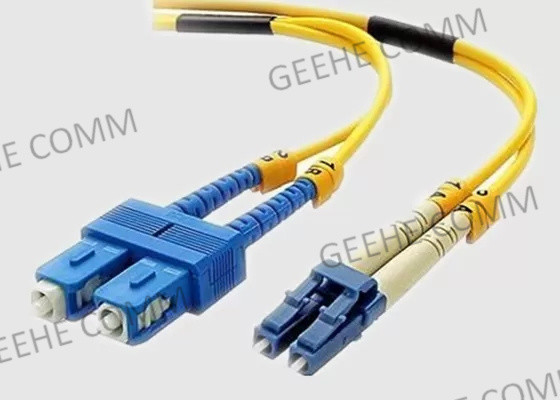

Пожизненная гарантия Zipcord Riser Duplex Single Mode 1M Fiber Patch Cable LC к SC
1Основное введение:
1-метровый одномодный двойной оптический LC-SC пластырь Geehe изготовлен из Zip Cord. Кабель имеет соединители SC на одном конце, соединители LC на другом, PVC-жакет иОфициальное обозначение.Дуплексное одномодное волокно чаще всего используется в локальных сетях.
Каждый одномодный LC-SC Fiber Patch Cable Duplex 9/125 (OS1) индивидуально проверяется и сертифицируется в пределах допустимых пределов потерь оптического вставления для гарантированной совместимости и 100% надежности..
2. LC To SC Patch Cord Преимущества и особенности:
3Применение оптоволоконного патча:
Использование в приложениях Gigabit Ethernet и Fiber Channel Идеальное решение для приложений данных, требующих высокоскоростной передачи данных Широкополосные системы, оптические усилители, EDFA&Raman Amplifier,Сенсор волокна, и т.д.
4Спецификация и технологический параметр
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550,980 или 1060,850,780 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 50 | ||||
| Минимальная потеря возврата(АПК)(dB) | 60 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | PM Panda волокно | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5Спецификации и технологические параметры соединителей LC&SC:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3;MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 55 | ≥ 65 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6Информация о заказе LC Patch Cord:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* EX: OFC-D-LA-LA-09-0-1.0
7Как выбрать волоконные пластыри?
1)Режим кабельного волокна: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2)Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3) Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Armored)
Как правило, существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкий уровень галогена (LSZH) и оптоволокно-непроводящий пленум (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4) Тип соединителя: LC, SC, ST или другие
Существует много типов разъемов, используемых в кабелях с волокнами, таких как LC, SC, ST, MTP или MPO, перечисленных в этой статье.Есть новейшая конструкция соединителя под названием MDC соединитель, что позволяет достичь максимально возможной плотности соединителей, обеспечивая 3X преимущество по сравнению со стандартным соединителем LC. Различные типы соединителей должны подключаться к разным интерфейсам,Так что вам лучше подтвердить тип интерфейса устройств, которые вы используете в первый раз.
5) Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
8. Способы упаковки

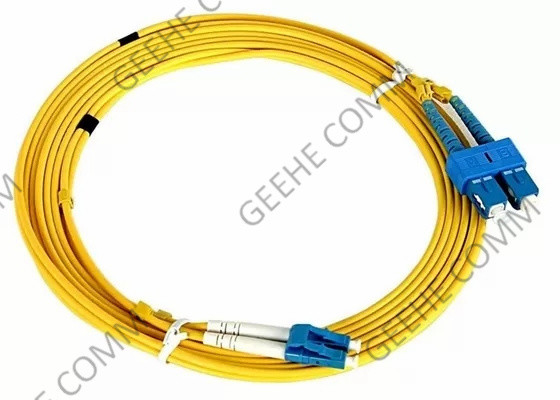

1-метровый двойной одномодный волокнистый патч-кабель, LC/SC
