Подробная информация о продукте:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| Выделить: | 62.5/125 соединительный кабель волокна,Соединительный кабель волокна OM1,гибкий провод 3m двухшпиндельный |
||

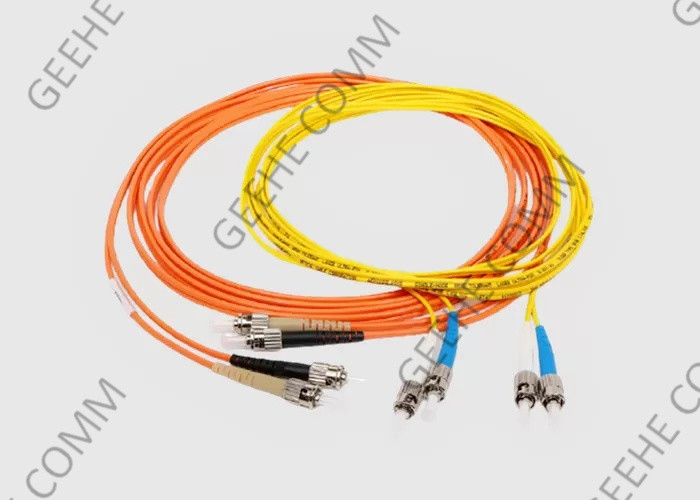

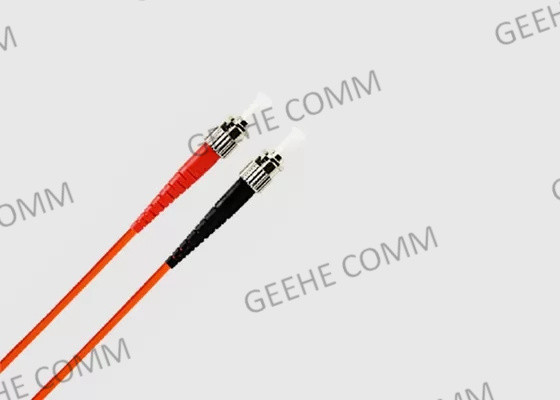

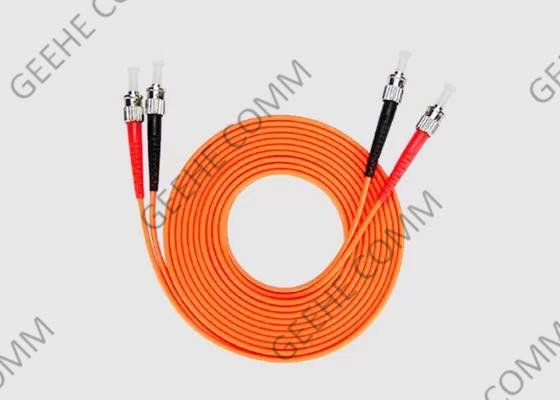

3 Meter Duplex 62.5/125 (OM1) ST к ST кабель для скачки из волокна
1Основное введение:
Выбор кабеля для оптического кабеля может повлиять на скорость передачи данных из одной точки в другую.
Geehe's ST to ST termination, этот высококачественный волоконно-оптический патч-кабель специально разработан для быстрых Ethernet, ATM и гигабитных Ethernet приложений.Небольшие соединители LC удовлетворяют потребности в большей плотности портов как в телекоммуникационной комнате, так и на рабочем месте и предлагают в два раза больше плотности портов, чем традиционные соединители SC и STКоннектор LC с его дизайном застежки в стиле RJ легко включается и выключается и дает каждому соединению большую долговечность в противостоянии тягам, напряжениям, схваткам,и воздействий во время установки и обслуживания кабеляСТ-коннектор оснащен системой блокировки штыками.
2. ФК к ФК патч кабеля Преимущества и особенности:
3Применение оптоволоконного патча:
4Спецификация и технологический параметр
| Параметры | Стоимость | ||||
| Тип соединителя | ST/UPC,ST/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 50 | ||||
| Минимальная потеря возврата(АПК)(dB) | 60 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | PM Panda волокно | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5. ST Спецификация соединителя и технологический параметр:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3;MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 50 | ≥ 50 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6Наша служба:
Ваш выбор патч-кабеля важен для типа волоконно-оптической сети, на которой вы работаете.Еще один фактор, который следует учитывать, - это полированный тип при использовании одномодовых кабелей.
В то время как ваш выбор пластырь кабеля важен, это только одна часть волоконно-оптической сети на выбор.
8Как выбрать волоконные пластыри?
1)Режим кабеля: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2) Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух стеклянных или пластиковых нитей с одним дуплексным соединителем (или рассматривается как два простых соединителя)
3) Тип правой кабельной прокладки (PVC/LSZH/OFNP/Branched)
Обычно существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкодымный галоген (LSZH) и оптическое волокно непроводящего пленума (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4) Тип соединителя: LC, SC, ST или другие
SC - соединитель в стиле snap-in. Известен своей превосходной производительностью. Называется подписчиком соединителей, квадратных соединителей или стандартных соединителей.
ST - очень популярный подключатель для мультимодных сетей.позволяет простую установку с включением и отключением.
FC - был в свое время самым популярным типом однорежимного разъема, но теперь обычно заменяется разъемами SC и LC.Они используют винтовой тип сцепления для использования в среде с высокими вибрациями и обычно используются для передачи данных., телекоммуникаций, измерительного оборудования и однорежимных лазеров.
LC - небольшой форм-факторный разъединитель, размер которого составляет половину размера разъединителя SC.или локальные соединители, эти подключаемые разъемы обычно используются для высокой плотности соединений и совместимы с устройствами plug-and-play, такими как SFP-модули и XFP-передатчики.
5) Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
