Подробная информация о продукте:
|
| Наименование модели: | Волоконно-оптический прыжок | Количество волокон: | Простая |
|---|---|---|---|
| Тип волокна: | OM3 | Материал оболочки: | Рослость OFNR |
| Коннекторы: | LC к LC | Длина кабеля: | 0.5m/1m/1.5m или подгонянный |
| Endface соединителя: | PC/UPC/APC | Диаметр кабеля: | 0.9/2.0/3.0/4.8/7.0 |
| Цвет волокна: | Желтый/оранжевый/Aqua/customerized красный | Цикл удара: | 1500 |
| Выделить: | LC к соединительному кабелю оптического волокна LC,Соединительные кабели волокна симплекса 3.0mm LSZH,Симплекс 3.0mm LC к прыгуну волокна LC |
||

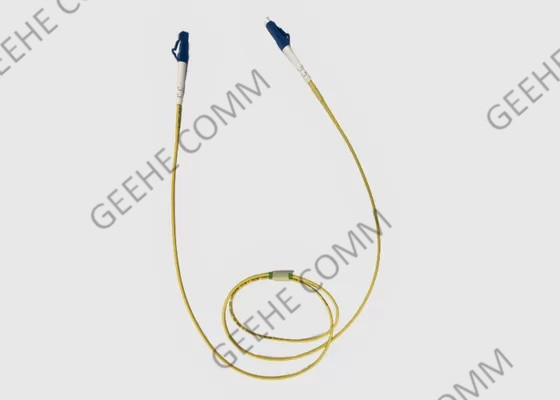

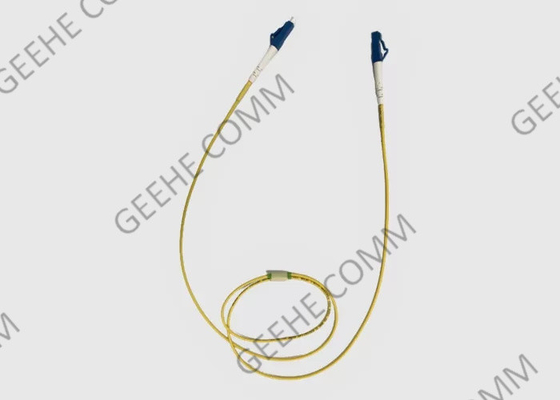

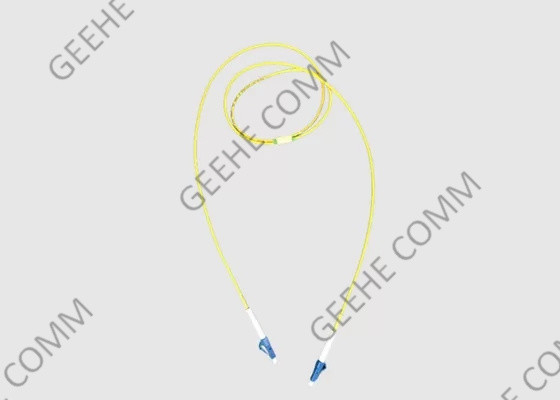

Волоконно-оптический прыжок 50/125 LC UPC-LC UPC OM3 Simplex 3.0mm LSZH
1- Основные знания:
LC-LC оптический каскадёр из волокон является популярным продуктом со спиральной лентой из нержавеющей стали на волокне для отличной стойкости к изгибу и сжатию.Прочный верхний слой защищает кабель в пространстве центра обработки данныхЛучше работать внутри и в суровой среде.
Наши оптико-волоконные прыгуны предназначены для того, чтобы обеспечить вас всем, что вам нужно для установки вашей оптико-волоконной сети, от кабелей, пластырей, коробки с окончанием и уборки.Наши волоконно-оптические кабели доступны с комбинациями LCМы также предлагаем кабели OM3 до 30 метров и OM4 до 100 метров.
2. Волоконно-оптический прыжок Преимущества и особенности:
3Приложения для каскадов из оптических волокон:
4Спецификация и технологические параметры
| Строительство | |
| Количество волокон | 2- Круглое волокно |
| Рейтинги кабельных каналов | Пленум (ОФНП) Галоген с низким уровнем дыма (LSZH) |
| Виды волокон | Одиночный режим: OS2 9/125um Мультимод: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Типы соединителей | Двойной LC Uniboot |
| Цвет куртки | OS1/OS2: Желтый OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Лимовый зеленый |
| Физические свойства | |
| Внешний диаметр кабеля (OD) | 20,0 мм |
| Радиус изгиба (мин) | 40 мм |
| Прочность соединителя | 500 циклов |
| Радиус изгиба (мин) | 20 мм (40 мм) |
| Оптические свойства | |
| Потеря вставки соединителя | MM: 0,15 дБ максимум (оптимизированный IL) 0,10 дБ максимум (ультранизкий IL) 0,25 дБ максимум (оптимизированный IL) |
| SM: 0,25 дБ максимум (оптимизированный IL) | |
| Потеря обратного соединения | 26 дБ минус (MM) 55 дБ минус (SM) 65 дБ минус (SM/APC) |
| Экологические свойства | |
| Температура хранения и транспортировки | -40 °C-+70 °C |
| Рабочая и монтажная температура | -40 °C-+70 °C |
5. Информация о заказе
| Код | Тип волокна | Тип кабеля | Материал куртки | Цвет | Длина (м) | ||||
| П | 3 | OM3 | AR2 | 2 мм | Л | LSZH | Y | Желтый | 1 |
| 4 | ОМ4 | AX2 | Круглый 2,4 мм | R | ОФНР | А. | Аква | 2 | |
| 7 | G.657A1 | П | ОФНП | Е | Эрика Вайолет | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Информация о заказах
| Конец соединителя | Режим | Конфигурация кабеля | Цвет кабеля | Диаметр кабеля | Длина кабеля (м) | ||||
| ЛС до ЛС | 9 | OS1/OS2 | D | Дуплекс | Y | Желтый | 20,4 мм | 1 | |
| 7А1 | G.657A1 | DR | Двойной подъемник | А. | Аква | 30,0 мм | 2 | ||
| 7А2 | G.657A2 | DP | Двойной пленум | П | Лиловый | 3 | |||
| OM3 | OM3 | 5 | |||||||
| ОМ4 | ОМ4 | 10 | |||||||
6Доступные опции соединителя
- Включает опции для каскадов из оптического волокна.
-- LC/PC (физический контакт) польский
-- полировка LC/UPC (ультрафизический контакт)
-- полировка LC/APC (angle physical contact)
Костюм: Riser (OFNR), Plenum (OFNP), Low Smoke Zero Halogens (LSZH), PVC
Диаметр: 0,9 мм (900 мкм), 1,6 мм, 1,8 мм, 2,0 мм, 3,0 мм
Цвета куртки: аква, оранжевый, зеленый, красный, синий, серый, черный, желтый
LC Multimode 62,5/125μm MMF волокно (волоконно-оптический кабель Corning)
LC Multimode 50/125μm MMF OM2 волокно (волоконно-оптический кабель Corning)
LC Multimode 50/125μm MMF OM3 10Gb Лазерное оптимальное волокно (волокно Корнинг)
LC Simplex кабели или LC Duplex кабели также доступны в дополнительных цветах.
Стандартный сапог LC, сапог под углом 45° LC, сапог под углом 90° LC или варианты короткого сапога.
Корнинг волоконно-оптический кабель, или волокно один волокно.
Позвоните нам сегодня, чтобы поговорить с одним из наших квалифицированных продавцов, чтобы помочь ответить на любые вопросы.
7- Как выбрать шнурки для пластырей из волокон?
1) Режим кабеля: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2) Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3. Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Armored)
Обычно существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкодымный галоген (LSZH) и оптическое волокно непроводящего пленума (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4Тип соединителя: LC, SC, ST или другие
Существует много типов разъемов, используемых в кабелях с волокнами, таких как LC, SC, ST, MTP или MPO, перечисленных в этой статье.Есть новейшая конструкция соединителя под названием MDC соединитель, что позволяет достичь максимально возможной плотности соединителей, обеспечивая 3X преимущество по сравнению со стандартным соединителем LC. Различные типы соединителей должны подключаться к разным интерфейсам,Так что вам лучше подтвердить тип интерфейса устройств, которые вы используете в первый раз.
5. Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
