Подробная информация о продукте:
|
| Наименование модели: | гибкий провод волокна 100M | Материал оболочки: | ЛСЖ ПВХ |
|---|---|---|---|
| Длина кабеля: | 1м или на заказ | Количество волокон: | 2 |
| Прочность на растяжение (n): | ≥55 | Диаметр кабеля: | 0.9mm, 1.6mm, 2mm или 3mm |
| Цвет: | Желтый | Материал куртки: | PVC, рослость (OFNR), нагнетание (OFNP), LSZH |

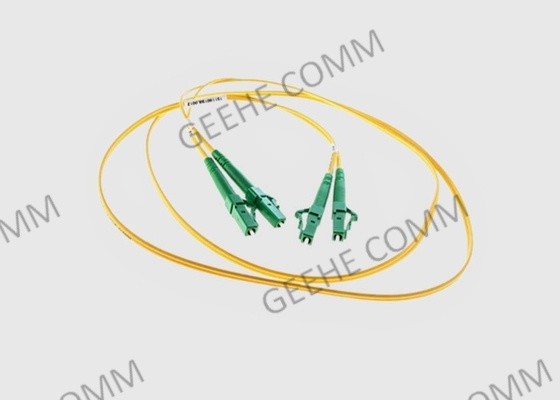

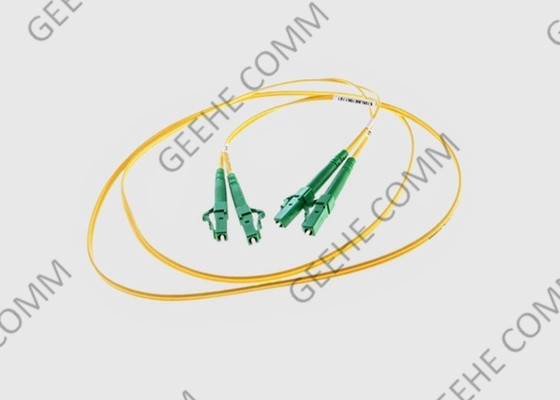

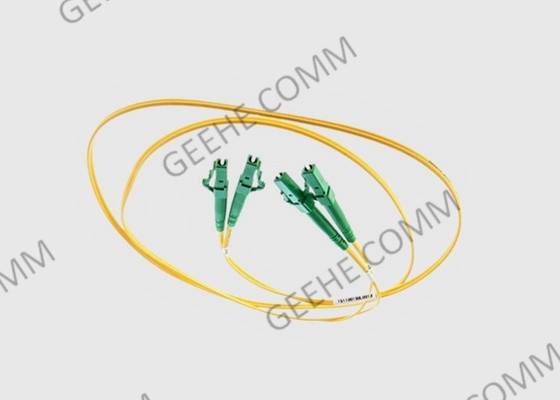

| Сторона a - соединитель 1: | ДУПЛЕКС LC APC | Сторона b - соединитель 1: | ДУПЛЕКС LC APC |
| Выделить: | Гибкий провод волокна дуплекса 100M,Мультимодный гибкий провод волокна PVC |
||
1Основное введение:
Кабель с одномодом (SM) с двумя разъемами ST/PC на обоих концах. Кабель сертифицирован на 100%, первого качества и LSZH (Low Smoke Halogen Free).Секция центрального ядра и его покрытиеОбщая протяженность каждого 3,0 мм кабеля (включая кевларное волокно и желтую оболочку).
Индустриальный стандарт OS2 (желтый жилет) 2 мм куртка, разъемы LC, SC, ST, E2000.
Конфигурации соединителей включают LC/LC, LC/SC, LC/ST, SC/SC, ST/SC и ST/ST
Cable Products может собирать мультимодные волоконно-оптические кабели с пользовательскими конфигурациями и длинами соединителей от 6 дюймов до любой длины, которую вы требуете.
2. ЛК к ЛК патч-корд Преимущества и особенности:
3Применение оптоволоконного патча:
4Спецификация и технологический параметр
| Параметры | Стоимость | ||||
| Тип соединителя | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Длина волны центра(nm) | 1310 или 1550,980 или 1060,850,780 | ||||
| Максимальная потеря вставки(ДБ) | 0.3 | ||||
| Минимальное соотношение вымирания(ДБ) | 23 | ||||
| Минимальная потеря возврата(UPC)(dB) | 55 | ||||
| Минимальная потеря возврата(АПК)(dB) | 65 | ||||
| Ключевая ориентация | Медленная ось | ||||
| Выравнивание оси(дег) | ±3 | ||||
| Операционная температура°C) | -20 ~ +70 | ||||
| Температура хранения°C) | -40 ~ +85 | ||||
| Тип ПВО | PM Panda волокно | ||||
* Для устройства с разъемом.IL на 0,3 дБ выше,RL на 5 дБ ниже,ER на 2 дБ ниже.
* Ключ соединителя по умолчанию выровнен с медленной осью.
5Спецификации и технологические параметры соединителей LC&SC:
| Параметр | Единица | Индекс | |||
| Тип конечной части | ПК | UPC | АПК | ||
| IL | ДБ | SM: ≤0.3;MM ≤ 0.1 | |||
| Повторяемость | ДБ | ≤ 0.1 | |||
| взаимозаменяемость | ДБ | ≤ 0.2 | |||
| RL | СМ | ДБ | ≥ 50 | ≥ 55 | ≥ 65 |
| ММ | ДБ | ≥ 36(Без разъема APC) | |||
| Время спаривания | >1000 | ||||
| Операционная температура | °C | -40 ~ +80 | |||
6Информация о заказе LC Patch Cord:
| ОФК | - Х | -XX | -XX | -XX | - Х | - Х |
| S: Simplex D: Дуплекс |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9мм 20:2.0мм 30:30,0 мм | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:прочие | 0.5:0.5м 1.0:1.5м 10:10.0м |
|
| Режим волоконного обмена | Тип соединителя | Тип соединителя | Диаметр кабеля | Тип фланца | Длина волокна |
* EX: OFC-D-LA-LA-09-0-1.0
7Как выбрать волоконные пластыри?
1)Режим кабельного волокна: однорежимный или многорежимный
Режим кабеля указывает на то, как лучи света перемещаются внутри волокна.
2)Количество волоконных нитей: простые или двойные
В зависимости от количества волоконных нитей существует симплексный и дуплексный волокнистый пластырь.симплексный волокнистый пластырь содержит одну нить из волокна с одним симплексным разъемом на каждом концеОн может быть соединен с парой модулей BiDi с одним портом.В то время как дуплексный волокнистый пластырь состоит из двух нитей из стекла или пластика с одним дуплексным соединителем (или рассматривается как два простых соединителя)Он часто соединяется с обычными передатчиками или двуволоконными BiDi-передатчиками.
3) Выберите правильный тип кабельной прокладки (PVC/LSZH/OFNP/Armored)
Как правило, существует три типа кабельных прокладок: поливинилхлорид (ПВХ), низкий уровень галогена (LSZH) и оптоволокно-непроводящий пленум (OFNP).Вы можете увидеть там функции на рисунке ниже и выбрать правильный для вашей сети.
4) Тип соединителя: LC, SC, ST или другие
Существует много типов разъемов, используемых в кабелях с волокнами, таких как LC, SC, ST, MTP или MPO, перечисленных в этой статье.Есть новейшая конструкция соединителя под названием MDC соединитель, что позволяет достичь максимально возможной плотности соединителей, обеспечивая 3X преимущество по сравнению со стандартным соединителем LC. Различные типы соединителей должны подключаться к разным интерфейсам,Так что вам лучше подтвердить тип интерфейса устройств, которые вы используете в первый раз.
5) Выберите правильный тип полировки соединителя (UPC/APC)
Поскольку потеря соединителя APC меньше, чем у соединителей UPC, обычно оптическая производительность соединителей APC лучше, чем у соединителей UPC.соединители APC широко используются в таких приложениях, как FTTx, пассивные оптические сети (PON) и мультиплексирование с разделением длины волны (WDM), которые более чувствительны к потерям возврата.Так что ты должен взвесить плюсы и минусыДля тех приложений, которые требуют высокоточности оптического волокна сигнализации, APC должен быть первым соображением, но менее чувствительные цифровые системы будут выполнять одинаково хорошо с использованием UPC.цвет соединителя APC патч кабеля зеленый, и UPC пластырь кабеля синий.
8Служба завода:
Высококлассный сервис OEM для брендов.
